关键词:热能表;计量检定;组成方式;检定技术
引言
随着社会的不断发展和建设,热能表是和电表,水表一样用来进行贸易结算的计量器具,它的准确与否和供热企业、用户双方的利益直接相关,所以对热能表的计量检定就变得十分重要。
一、热能表检定现状
热能表是新型的计量器具,它的性能、稳定性、精度、使用要求和检定方法,都还需要在实际使用中和检定中逐渐完善。所以,在对热能表进行检定时,应先对其系统原理有所了解,对其工作环境的要求有所掌握,对其工作效率会造成影响的因素有所研究。
二、热能表检定装置组成与工作方式
热能表检定装置分三部分。热水流量检定装置、配对温度传感器标准器组与计算标准器组等部分组成。
1. 热水流量检定装置如下工作:

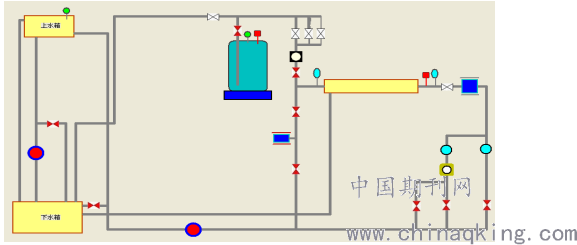

本装置主要采用质量法。装置主要由液体循环系统、试验管路、流量工作标准、实验启停设备和控制设备等5部分组成。
按要求将被检流量计安装到装置上,启动液体循环系统,使液体流经被检热能表和流量工作标准,同步操作被检热能表和流量工作标准,比较两者的输出流量值,从而确定被检热能表的计量准确度和重复性。
2. 配对温度传感器标准器组
配对温度传感标准装置主要由标准恒温水槽、二等标准铂电阻温度计、数字多用表组成。配对温度传感器以二等标准铂电阻温度计作为标准与被检传感器进行示值比较计算误差。
3. 计算器标准器组
计算器标准器组主要由信号发生器、标准电阻箱组成。计算器的检定以标准信号发生器和电阻箱作为模拟信号,按理论公式计算出的实际热量值与被检表显示值进行比较。
三、现阶段常用的热能表检定技术
3.1新型热能表检定装置及其主要技术应用
目前,热能表的检定技术及方法需要采用先进、科学的技术手段进行一系列的改进,增强检定装置的工作效率,减少数据统计过程中人为记录错误,减轻相关工作人员的劳动强度。对于解决热能表的整批检定问题及过程中的有效监管起积极的作用,具体可以从以下两个方面分析。
一方面,热能表的检定装置工作过程应有专门的光电读写头,实现对通信接口与多种热能表的读写及自动检测工作。
另一方面,对于热能表的流量和温度适宜数据进行修正工作是热能表自动检定装置必须有的功能要求。因此,所采用的技术方法应根据热能表的具体结构特征展开,在满足检定的规范及要求的情况下,通过分量组合检定的方式进行传感器的系数修正工作及误差的检定工作。
3.2质量法原理检定流量系数的检定
通过质量法的工作原理进行自定修正系数及有关误差特性的计算工作,主要的工作过程为:利用高精度的电子秤对热能表流量传感器流通的真实水量进行检定,将该用水量的实际值与各个光电接口读到的热能表流量参数特征进行对比,并计算出各个仪表的系数,同时,将正确的仪表数据重新写入至仪表中,进行重新修正。当修正工作完成后,对于规定流量的误差特性进行再一次评定,以得到最可靠的误差检定结果。
3.3热能表的新型检定方式
热能表的新型检定方式对于解决现阶段的通信接口不足,特别是对于光电通信过程中热能表检定装置的低效问题十分有效。运用该系统可以自动进行热能表误差的检定,还可以对所有热能表的检定装置数据进行自动修正,当数据修正工作完成后,可以对相关热能表误差实行自动评定工作,最终实现将仪表系数的修正及误差的检定两项工作结合为一次进行,全面提升热能表检定工作的效率。
四、热能表装置检定的前景
建立一套热能表自动检定系统,以此对于检定的精度进行优化。通过该系统对热能传感器仪表数据进行优化改正,找出相应的误差特点。通常该系统包括以下几部分内容:数据的采集装置、检定运行控制装置、环境控制装置及其他辅助装置。其中,数据采集装置主要包括通信接口及光电读写头,主要作用是将热能表所采集的相关数据、温度及流量作为标准的铂电阻传感器和高精度电子秤的数值。检定运行控制装置的主要工作是依据仪表数据进行相关的修正工作和相应的误差特性判断,从而对电磁的阀门开关进行全面控制工作,确保检定过程的水流量经过电能表是实时确定的。环境控制装置包括压力变送器装置及温度传感器,主要应用于对水箱温度及管道的内压力的检测工作,保障热能表计量检定系统有条不紊地运行。
[参考文献]
[1]郑志宇.热能表检定工作中的有关技术问题的探讨[J].中小企业管理与科技,2016(10):163-164.
[2]佚名.提升计量保障能力有效服务科学发展推动提质增效升级[N].中国质量报,2014-09-03.
[3]田海峰,闫海生,靳选东.纵谈集中供暖要实行温控与热计量技术发展并重的理念[J].工业计量,2010(S1):170-171.
[4]许爱霞.超声涡街热量表的应用优势[C].北京:推进供热体制改革与节能改造新技术新设备应用交流会,2010.
论文作者:王燕
论文发表刊物:《科学与技术》2019年20期
论文发表时间:2020/4/17
