（茂名供电局生技部 525000）
摘要：供配电系统中的配电室担负着为低压用户配送电能的重要职责，因此在对配电室中的电气工程进行施工时，必须要充分考虑配电室的职能，结合实际条件，进行合理施工，保证配电室电气工程的正常运行，为低压用户提供优质的电力能源。本文对供配电系统中配电室电气工程的施工要点进行详细的分析并系统阐述，以促进我国电力事业的发展和进步。
关键词：供配电系统；配电室；电气工程；施工
对供配电系统中的配电室电气工程进行施工，不仅需要运用电气专业的知识和技术，还要与土建专业知识和技术进行结合，才能够有效保证电气工程的质量安全，确保配电室的电气系统正常运行，为低压用户提供稳定、可靠的电力能源服务。在对配电室电气工程进行施工过程中，其要点主要有基础型钢安装、高压柜安装、母线安装、电缆敷设及接线等几个方面。
1、电气工程施工中安装基础型钢的主要步骤
1.1制作基础型钢
在电气工程施工过程中，一般都是根据设计图线要求的尺寸，现场制作基础型钢。在施工前，施工人员要对基础型钢的尺寸进行核实，确保其符合设计图纸的要求。在加工槽钢时必须要平放，以保证承重的稳定性。除了按要求工艺对槽钢进行加工外，还要注意槽钢的尺寸和摆放位置。如果高压柜以母线桥来连接母线，还要注意柜底两列盘之间捉了，以保证安装母线桥的安全性。
1.2固定基础型钢
在测出其自然状态下摆放的最高标高点后，将其作为固定点，使用水准仪等仪器进行找平，然后对基础型钢进行找平并固定，同时保证其各点的标高固定点与此标高相同。在固定基础型钢的过程中，必要时可以使用垫铁点焊的方式进行调整。调整完成后，还要进行复测，复测合格即可进行满焊加固。
1.3基础型钢接地
安装基础型钢要求每组基础型钢都必须要接地，而且不能少于2处接地。在选择接地材料时要根据实际需求选择适合的材料，对接地干线中的电符要求必须要符合设计方案的相关规定和要求。此外，在安装过程中，还要在型钢的内侧或接地扁钢上焊接镀锌接地螺栓，以保证高压柜和接地线能紧密相连。
2、电气工程施工中安装高压柜的主要步骤
2.1检查电气室和高压柜
在高压柜进场并安装前，必须要对电气室进行全检查，包括屋顶、楼板等等，确保电气室施工完毕且无渗漏、门窗能上锁无损坏等问题。此外，对高压柜也要进行全面检查，确保柜体无质量问题，然后才能够进场安装。以XGN2-12-07D高压柜为例，其外形结构见图一。
.png)

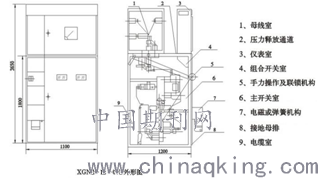

图一 XGN2-12-07D高压柜外形图
2.2安装高压柜
安装高压柜时，必须要从一侧开始，先按照图线要求将高压柜依次摆放在基础型钢上（部分安装要求见表一），然后依次进行安装。在安装的过程中，要注意柜底盘之间要预留一定的缝隙，还要注意空间距离，以第一面盘作为定位点，依次进行安装。

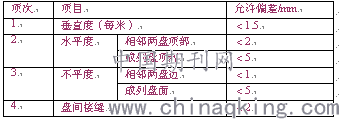

表一 底盘和高压柜安装的允许偏差
.png)
2.3安装母线桥
安装母线桥的要点就是确保母线桥拉杆的牢固性，在安装过程中，要对其进行固定，保证牢固即可[1]。
3、电气工程施工中安装母线的主要步骤
3.1检查母线
安装母线前，要对工程材料和进场设备进行验收，确保其质量安全，合格后方可进场安装。
3.2预拼母线
母线的数量很多，而且大多为双片母线，因此为了保证安装质量，必须要对母线进行编号，以确定其位置。一般在正式安装前，需要将母线按编号和实际的安装位置时行排列，然后再核查母线上的螺栓筷，确可螺栓孔的尺寸、位置以及柜内的连接处相对应，且符合设计图线的要求。确认无误后，将母线从侧面按次序穿入并安装完成即可。
3.3安装母线
预拼完成后就可以在柜内安装母线了，安装母线的要点就是在将母线穿入螺栓孔的过程中，必须要避免母线上的绝缘保护被刮蹭以致破损，从而导致母线绝缘性能下降。
4、电气工程施工中电缆敷设及接线施工的主要步骤
4.1高压电缆施工
固定高压电缆和和接线工作时，必须要先对其进行试验，试验合格后才可进行敷设。为避免接线端子受到电缆的拉力或张力，必须要对电缆进行固定。根据实际要求，选择恰当的固定方法对电缆进行有效的固定。固定完毕后，将电缆头和接线端子进行连接并涂好导电膏。此外，电缆接地线也要做好连接。
4.2控制电缆施工
在敷设控制电缆前也要对其进行检查，合格后才能够进行敷设。敷设过程中要注意必须使线从柜底处进入高压柜。盘间的连线不能从两面高压柜之间的孔洞直接穿过，高压柜之间的孔洞是用于连接微机综合保护系统通讯线的。此外，还要注意制作控制电缆头和接线时，必须要符合相关规范或标准规定[2]。
结束语
随着我国社会经济的不断发展，对电力能源的需求量越来越大。特别是低压电供配服务质量直接影响着人们的日常工作和生活。因此，必须要做好供配电系统中配电室电气工程施工工作，为低压电用户提供优质的供配电服务，有效提高人们的生活质量，有效推动我国社会经济的发展和进步。
参考文献
[1]何柳,苗蔚.论述供配电系统中配电室电气工程施工[J].建筑工程技术与设计,2017,(20):1657-1657.
[2]王春雷,吴洪超.10kV配电室安装的施工控制研究[J].科学与财富,2016,(5):764-764,765.
论文作者:邓刘毅
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
