中国建筑第二工程局有限公司
摘要：近年来国内不少具有前瞻性和战略眼光的设计团队、大型施工企业和地产公司纷纷成立自己的BIM团队或技术小组，进行技术攻关和建模活动，开始利用BIM来提升施工项目管理水平和企业核心竞争力。本文通过实际案例，介绍了BIM技术在建筑施工项目中临建策划的应用，希望为BIM技术的应用提供技术参考。
关键词：BIM技术；临建规划；施工项目
1.BIM技术概述
BIM的英文全称是Building Information Modeling，国内较为一致的中文翻译为：建筑信息模型。
BIM的定义由三部分组成：BIM是一个设施(建设项目)物理和功能特性的数字表达；BIM是一个共享的知识资源，是一个分享有关这个设施的信息，为该设施从建设到拆除的全生命周期中的所有决策提供可靠依据的过程；在项目的不同阶段，不同利益相关方通过在BIM中插入、提取、更新和修改信息，以支持和反映其各自职责的协同作业。
2.施工企业应用BIM的主要内容
2.1 施工现场规划和临建总平面图的布置
通过对施工现场原始地形创建模型和平整场地，更好的控制现场临建设施的标高，通过现场实测数据创建临建模型，优化布置施工现场和后期施工道路，做到科学规划、绿色施工，避免重复布置，提高场地使用效率。将前期施工总平面图进行三维模型创建，科学合理布置各工艺操作间，真实、直观的反应施工真实情况。
2.2 利用BIM模型进行危险源识别
通过BIM模型预先识别危险源，将更多的时间用于安全风险的评估与措施的制定，提前在模型中进行安全防护，将防护设施布置完善。
2.3 碰撞检查、减少返工
利用BIM的三维技术在前期进行碰撞检查，直观解决空间关系冲突，优化工程设计，减少在建筑施工阶段可能存在的错误和返工，节省成本，而且优化净空，优化管线排布方案，达到工程一次成优的目标。最后施工人员可以利用碰撞优化后的方案，进行施工交底、施工模拟、提高施工质量，同时也提高了与业主的沟通能力，避免了因沟通不及时造成的工期和成本损失。
2.4 三维可视化建造、施工模拟
三维可视化功能再加上时间维度，可以进行进度模拟施工。随时随地直观快速地将施工计划与实际进度进行对比，同时进行有效协同，项目参建方都能对工程项目的各种问题和情况了如指掌。从而减少建筑质量问题、安全问题、减少返工和整改。利用BIM技术进行协同，可更加高效信息交互，加快反馈和决策后传达的周转效率。利用模块化方式，在一个项目的BIM信息建立后，下一个项目可类同的引用，达到知识积累，同样工作只做一次。
3.BIM技术在临建策划中的应用
3.1 工程概况及施工难点
广元日航机电高新产业园项目施工总承包工程位于四川省广元市利州区，项目占地800亩，总建筑面积为70万平方米，项目由标准化生态厂房、孵化楼、企业总部、职工倒班房组成，项目一期工程总建筑面积为138408.96㎡，由2栋32层的职工宿舍、1栋3层配套用房、15栋2～3层厂房组成；结构形式：塔楼为框剪结构，配套用房及厂房为框架结构。
由于项目占地面积广，场内高差较大，项目南侧及西侧紧邻工业园区，北侧有绕城高速，车流量较大，东侧紧邻科技大道，居民区较为集中，项目四周坏境复杂，施工场地内高低错落，场内可使用的临建布置空间狭小，对于临建规划的实施，具体临建规划如下所示：

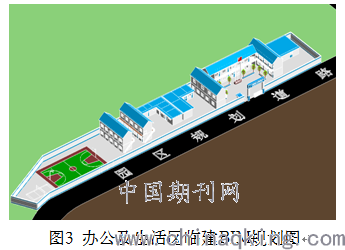

3.1.1 项目办公区临建布置
项目办公区总占地面积2800㎡，现场规划有3栋2层活动板房，办公区分为总承包办公区、建设单位办公区、监理单位办公区，由40间活动板房组成。其中总承包办公区规划有：项目经理办公室、执行经理办公室、商务经理办公室、技术部、质量部、安监部、机电部、工程部、测量部、物资部、商务部、资料室、综合办公室、项目会议室、远程视频会议室、职工食堂、停车场、生活配套用房，来满足办公需求。
3.1.2 项目生活区
项目生活区分为管理员生活区和民工生活区，管理员生活区占地面积1500㎡，为现场搭设的2栋2层活动板房，共20间，规划有篮球场、羽毛球场、生活配套用房；民工生活区为现场搭设的3栋3层活动板房，占地2500㎡，由81间宿舍组成，配套用房规划有民工活动中心、民工夜校、厕所、沐浴室、小卖部、食堂等。每间宿舍可住10人，高峰时可解决810人住宿问题。
3.1.3 项目临建围挡规划
项目办公区及生活区围挡均为中建标准化蓝白相间的移动式可拆卸组合围挡，办公区围挡全长406米，民工生活区围挡全长167米，有效形成了封闭，确保项目办公区及生活区财产安全。
3.1.4 项目临时用水
3.1.4.1项目临时用水布置
项目部生活用水均按照城市饮用水管道接入，外部水管走城市饮用水管道，内部有预埋式水管到达每个用水房建。
3.1.4.2生活给水系统
根据需要由供水管预留口处接出，分别供给办公室洗手间、生活区洗漱用水、食堂用水、厕所等处用水。各预留用水点的支管不单设阀门井，只在外部水管进入口处设控制总阀门，并安装水表。
项目污水处理：生活区人流较为集中，将会形成大量的污水，为确保污水处理及时，避免排泄不通，项目在民工生活区规划设置3个3m×2.5m集中污水处理池，生活污水及食堂污水等通过地下暗管流到集中污水池中，经沉淀、净化后由生活区集中排水沟排出，并排入城市污水管道内。
针对以上情况，在项目的临建规划中采用BIM技术建立3D模型进行场平布置，并根据施工阶段不断调整优化用以解决该项问题。
3.2 BIM技术在临建策划中的应用

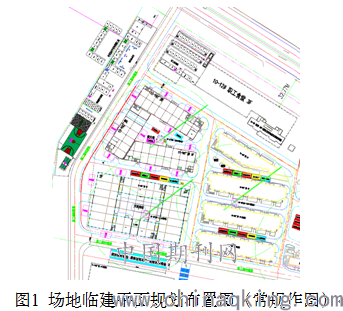

项目临建策划前期，为响应安全文明工地、绿色安全工地的号召，满足甲方对BIM技术引用的要求。项目部利用BIM技术对整个现场及生活区进行建模，整体规划临建、现场临边防护、塔吊及机械加工棚等位置。并不断的研究讨论多方案直观对比，将形象与功用最大化。相对比二维平面施工布置图，三维施工布置图更直观，更符合施工真实情况。

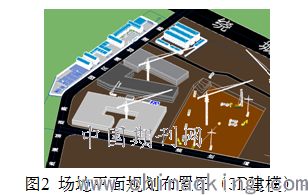

根据标高方格网导入地形，提前策划整个现场的道路标高系统、排水系统、塔吊、施工升降机等其他临建设施的布置位置。
规划生活区管道，利用Revit建立管道相应BIM模型，对生活区整体消防、给排水等管道布置、危险源进行识别、探讨论证,使庞大复杂的临建生活区方案简单、明了。为工人提供优良的生活环境。
场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提高场地布置效率，也能在前期临建施工时更直观的指导现场施工。
4.结语
通过以上实际工程案例的分析，我们发现BIM在建筑工程项目临建策划中所发挥的重要整合作用，有力的证明了BIM对于建筑工程项目的重要应用价值。
参考文献
[1]柳绢花.基于BIM的虚拟施工技术应用研究[D]. 西安建筑科技大学.2012.
[2]王珺.BIM理念及BIM软件在建设项目中的应用研究[D] .西南交通大学,2011.
论文作者:李严,吴柏成,刘坤,丁江勇,黄弘
论文发表刊物:《基层建设》2017年第15期
论文发表时间:2017/10/9
