关键词：自来水厂 传统工艺 设计方案
乔后镇位于洱源县西北部，满足乔后镇供水量要求。乔后镇水厂的规模为，近期（2020年）供水总规模达2000米3/日，可满足镇区范围内11640人饮水及工业企业生产需求水量，近期人均综合用水量达到172升/人·日；远期（2030年）供水总规模可达到3000米3/日，满足供水范围内15210人饮水及工业企业生产需求，人均综合用水量达到197升/人·日；水厂按近期规模一次建成。
1、现状存在问题
乔后镇集镇给水工程的服务范围较小，目前只有部分建成的给水构筑物及管网，由于管网年代久远，破损、漏失现象严重，停水事故经常发生。乔后镇的集镇给水工程存在问题较多，具体如下：
1.1集镇现状水压满足不了集镇用水要求
集镇配水管网管径多在De80以下，输水能力差，在用水高峰期时水压严重不足，三层及三层以上楼层会出现无水状态，为了解决水压不足问题，集镇居民多采用加压泵进行二次加压供水，此种现象严重制约了集镇的发展。
1.2、现有给水管网系统严重落后
集镇现有的给水管网建设年代久远，并且漏失、破损严重，根据计算，目前直接由给水管网供出的水量仅为350m3/d，并且由于管道的老化、破损、布置混乱等原因。根据近年的统计，现有管道系统的漏失率达40%。并且现有管道覆盖范围很小，许多近年发展起来的片区根本没有给水管道。另外，现有管网布局严重不合理，既没有考虑自然高程问题，也没有考虑用水分布情况，存在有的地方大量外流，有的地方无水可用，整个给水系统急需重建。
1.3、没有给水处理设施，无法保障供水安全
现有的给水水源存在水质不达标问题，主要突出在细菌指标方面，由于目前集镇没有水处理设施，对于上述水质问题无法解决，导致集镇居民长期以来只能饮用不达标的水维持生活，居民用水安全性受到严重威胁，潜在的居民身体健康问题十分突出。
1.4、现状给水系统消防应急能力差
现有的给水系统，其水量调节能力很差，配水管网的管径又普遍偏小，主要为De80及以下的管道，严重不能满足消防设施的要求，并且在集镇区域内没有消火栓，一旦发生火灾，将无法由给水系统供水。这种状况，对于整个集镇来说都是严重的安全隐患。
1.5、管网覆盖面较小，大多数居民无法用到安全水
现有的集镇给水工程，其服务范围仅限于乔后镇政府所在地的附近居民，管网覆盖面积非常有限。对于集镇范围内的多数居民无法用上自来水。而且，村民饮水和牲畜引水无法严格区分。引水安全存在很大
综上所述，建设本工程对于改善乔后镇居民生活用水、保障居民引水安全、提高集镇供水可靠性、促进乔后集镇经济的发展等各个方面都是非常必要的。
2、水质标准
根据乔后镇的具体条件、经济实力和总体规划确立的集镇发展目标，考虑到水源特点、水处理及管网情况等，洱源县乔后镇供水工程执行《生活饮用水卫生标准》（GB5749-2006）规定。
原水经过处理后，水质要达到上述标准。
现用水源流域范围内人为及工业污染少，为水质良好的水库水，因此原水中的绝大部分有毒有害物质的含量、一般理化指标远远低于《生活饮用水卫生标准》（GB5749-2006）规定，水处理时可不予考虑。水处理的主要对象为泥沙、胶体物质及细菌，因此，采用常规的处理方法对原水进行处理。
该工程着重要考虑的是微生物指标由2项增至6项，增加了大肠埃希氏菌、耐热大肠菌群、贾第鞭毛虫和隐孢子虫等4项，修订了总大肠菌群不得检出的内容。
3、净水厂方案设计
3.1工艺流程

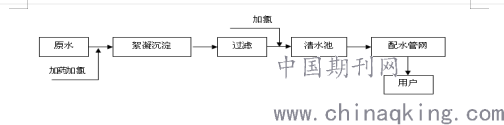

新建给水处理厂一座，设计规模3000米3/天，一次建成，水厂所在位置高程为1937米～1952米，水厂清水池出水标高确定为1941.18米。根据国家有关用地指标和现状地形情况，净水厂征地3.6亩。水处理工艺流程如下：.png)
3.2构筑物设计
处理构筑物由穿孔旋流絮凝沉淀池、重力式无阀滤池、清水池、加药间及其附属设施组成。
1、重力式无阀滤池
主要功能：用以除去原水混凝沉淀后的残留絮体和杂质，使出水达标。
结构类型：半地下钢混结构
池数：2座
几何尺寸：L×B×H=4.65×2.40×4.45米
设计参数：设计水量Q=65.63米3/时
设计滤速V=7.0米/时
滤料材料无烟煤及石英砂双层滤料
滤料粒径日=0.95-1.2毫米
反冲洗强度q=15升/（米2·秒）
冲洗时间t＝5min
2、清水池
主要功能：贮存调节水量，并使滤后水与氯充分接触。
为防止成品水在清水池中产生死水变质，池中设置导流墙，池顶设通气管，同时，为防止池中水温升高，池顶宜复土0.5米。
结构类型：地下钢混结构，池顶绿化。
容积：400m3
池数：2座
几何尺寸：长×宽×高=11.4米×11.4米×4.03米
3、厂区自用水系统
厂区自用水设计设置小型管道加压泵，从清水池取水加压至综合楼上的自用水池，供厂内自用。自用水箱容积为10米3。
4、综合办公楼（含加氯间）
净水厂位于集镇范围以外，考虑值班人员生活需要，新建一座建筑面积为192㎡的综合楼，综合楼为两层框架结构，一层层高3.6m，二层层高3.9m。一层为化验室、仓库和修理间、加氯间，二层为会议室和办公室。外墙及屋檐的装饰同加药间做法，整个水厂的建筑气派而和谐。
加氯间
主要功能：提供消毒剂，对来水及出水加氯消毒。
消毒采用二氧化氯，投加至清水池进水管处消毒，因夏季处理设施会生长藻类，在絮凝沉淀池进水处需设投氯点，投氯杀藻。总加氯量平均1.0毫克/升。
为保护水厂环境卫生，值班人员生活所需能源一律用电，不得使用燃煤等有污染的燃料。
3.3总平面布置
净水厂主要根据净水厂工艺要求及现状地形情况，因地制宜，考虑便于生产管理、绿化美化环境等因素，尽量节约用地，使构筑物布置整齐、合理。净水厂水处理构筑物由穿孔旋流反应斜管沉淀池、虹吸滤池、清水池及其他附属性建筑物组成。为充分利用地形高差同时考虑供水标高，水厂分为两个平台，穿孔旋流絮凝沉淀池布置在高位平台，滤池、清水池布置在低位平台。
在已有道路的基础上，构建筑物间新建了连接道路，以便于工作人员进行日常检测和修理。道路两边以及远景预留用地充分绿化，清水池顶上覆土绿化，建成花园式水厂。
4、结语
乔后镇现有的给水系统水源水量不足，供水范围不足，使得供水问题严重。该项目的建设，将极大的解决乔后镇的供水问题，提高群众生活质量，对促进当地社会、经济及各项事业的发展将起到积极作用。乔后镇供水工程近期（2020年）设计规模为2000米3/日，远期（2030年）设计总规模为3000米3/日。
5、参考文献
[1]《市政工程设计技术管理标准》;
[2]《给水排水建设项目经济评价细则》;
[3]《生活饮用水水源水质标准》CJ3020－93;
[4]《生活饮用水卫生标准》GB5749－2006;
[5]《城市给水工程规划规范》GB50282－98;
[6]《室外给水设计规范》GB 50013－2006
论文作者:赵建斌
论文发表刊物:《建筑实践》2019年第23期
论文发表时间:2020/4/13
