与卧式泵相比长轴立式泵有以下优点:1. 长轴立式泵大都设 计成液体沿轴线引出,占地面积小,结构紧凑;2. 叶轮大都浸于 介质中,启动时不必从泵中抽气,可以随时启动;3. 在水位变动 较大的地方,泵按低水位安装,这时泵设计成立式的,可以减小 泵站面积,降低基建投资。
1. 立式长轴泵中导轴承设计的重要性
立式泵中导轴承的设计很重要,导轴承的作用是:支撑主轴 准确保持垂直位置,同时又可以承受泵中可能出现的径向力,从 而使泵运转平稳。
2. 立式长轴泵中导轴承的设计重点
立式泵中导轴承的设计重点:在于轴承材质选择及结构设计。 2.1. 橡胶轴承 大部分立式的、温度不高的立式泵的导轴承均采用橡胶制做,通常用硬橡胶,其技术要求如下: 抗断强度不小于 120kg/cm2 延伸率不小于 400%永久变形不小于 40% 肖氏硬度 65~75优点:橡胶有良好的弹性和吸震性。 缺点:1. 导热性能差,工作温度< 65℃;
2. 橡胶导轴承制作时需要用芯轴压模成型,表面不光 滑,与轴之间相互转动时粘附力强,因此工作时需要有连续不断 的清水润滑与冷却。
2.1.1 立式泵中橡胶导轴承的结构

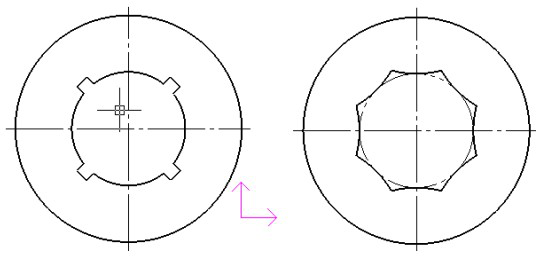

其结构通常有以下 2 种:
2.1.2 橡胶轴承适用性 橡胶轴承适用的介质:常温下无腐蚀性的清洁水及带微量
泥沙的水。1. 对于清洁水,可采用自冲洗;2. 对于含泥沙的水, 采用外冲洗。

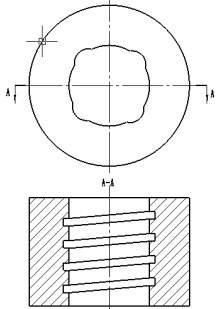

2.2. 铜基合金轴承(如 ZQPbD15-8,ZQPbD10-10) 橡胶导轴承虽然有良好的弹性和吸振性,确是热的不良导体(传热性差),而且可加工性差,不易成型,给制造带来一 定的难度。铅基铜、锡青铜等铜基合金轴承,具有良好的加工性、 润滑性、导热性。轴承内壁可以精加工,与轴是光滑的面接触, 结构如下:铜基合金轴承可以采用水润滑、脂润滑和稀油润滑。 在某些特定场合,没有水源,又不允许自润滑的情况下,若采用稀油润滑,需用机封将两端密封。 用机封将两端密封,带来了结构设计复杂,生产成本大,安装麻烦等缺点。
2.3. 石墨轴承
石墨是一种非金属材料,具有某些金属材料的属性,特别 是浸渍树脂石墨与浸渍金属石墨。其具有良好的导热性、导电性、化学稳定性、抗震性和自 润滑性和可加工性;石墨是良好的自润滑材料,可以不需要润滑水,尤其适用 于现场没有清洁水源的工作环境;石墨在使用前最好涂上碳氢化合物的润滑剂,因为石墨与 碳氢化合物有亲和能力,可增加碳氢化合物的自润滑性。石墨轴承的缺点:石墨的机械性能低,适用于轻载和低接 触应力场合,不宜用在高速、高温及却水蒸气的地方。
2.4.PTFE 轴承
随着科技的发展,新的材料 PTFE 成为液下泵导轴承的首 选材料,其机械性能好,耐高温,且可加工性能好。
3. 液下泵导轴承运行需注意:
对高温液体,如熔盐泵在运行前,需要等泵预热一段时间 后,再启动运行(这样轴承座与泵之间的间隙涨开),不预热启动, 轴承易抱死。
4. 结论
立式长轴泵导轴承的选材和结构设计对泵的正常运行至关 重要,对于泵的成本也有一定的影响,随着新的材料的出现, 使得立式长轴泵导轴承的综合性能有了突破,拓宽了泵的应用 范围。
