摘要:电流互感器在电力系统中是一种重要的设备,其串接入系统中起到对系统进行在正常工作电流范围内,向测量、计量等装置提供电网的电流信息;在电网故障状态下,向继电保护等装置提供电网故障电流信息。为了确保人在接触测量仪表和继电器时的安全,电压互感器二次绕组必须有一点接地。因为接地后,当一次和二次绕组间的绝缘损坏时,可以防止仪表和继电器出现高电压危及人身安全。当二次出现多点接地的情况下,不但不能正确反映出系统的运行情况,而且会引起自动装置的误动或拒动,影响了系统的安全运行,因此对电流互感器的二次回路的绝缘电阻也是十分重要。本文中通过对电流互感器的本体二次接线箱的运行情况造成的绝缘电阻低进行研究,并采取了加强措施,达到了技术要求,有效提高了电流互感器本体的二次绝缘电阻,从而提高系统的安全运行水平。
关键词:电流互感器;绝缘电阻;研究应用
0 引言
电流互感器(也称为CT或TA),是专门用于变换电流的特种变压器,它是电力系统中的重要元件之一,作用是1、传递相关一次回路的信息给仪表、自动化或继电保护装置2、使测量和保护、自动化装置与高压设备安全隔离;3、有利用仪表和保护、自动化装置的小型化、标准化。因此电流互感器的重中之重的作用是提供可靠的电流信息给保护、自动化装置,使其对一次系统的安全运行起监测和保护作用,如提供的信息错误就会引起保护、自动化装置的误动或拒动情况,将会危及系统的安全运行。由于电流互感器的特性可知,提供给二次回路中,只允许同一回路中存在唯一的一个接地点,当同一跨路中存在两个或以上的接地点时,可能会出现1、部份电流分流到大地中;2、因地电位的影响,回路中出现额定的电流分量;3、加重电流互感器的负载,使电流互感器的误差增大等不利因素,综合以上情况就会引起保护、自动化装置的误动或拒动。
1 背景概况
在2018年某供电局变电管理所对某500kV的保护进行定检中发现运行中的电流互感器的二次回路的绝缘电阻均出现低的情况,经核查,均是CT本体二次接线箱的二次引接线的原因引起,经吹干处理后,绝缘恢复,同年再次停电检查时,又出现同类情况。经检查是生产厂家在对二次引接线进行绝缘加强中使用了黄蜡管进行绝缘加强,在运行中黄蜡管出现霉点,接线箱受潮现象导致二次回路绝缘电阻低的情况出现。由于受系统停电及相关工作后的风险分析情况,不能通过拆线取消黄蜡管进行绝缘恢复处理。而且取消黄蜡管后,与最先的设备的情况是不是满足绝缘要求,难得到相关的厂家的答复及处理的方案。
如停电中重新套加强绝缘的措施,需要拆接线的工作,根据现行的制度,需要重新对拆接线的情况进行核对,启动等措施,需要大量的时间及资金,不能及时处理好相关的隐患。采取热吹风吹的措施处理,在一定的运行环境下会重复发生,造成不定期的安全隐患。
2 原因分析
根据现象,对该变电所近几年的保护检验中出两年CT回路中出现的绝缘低的情况,均是套有黄蜡管的情况,原因是1、由于进行该工艺时的工艺质量未能达到要求是其中的原因。在采用黄腊管时,由于黄腊管的生产是整条进行生产,表面是进行浸泡绝缘漆,在工人进行套管加强绝缘中,未对裁剪的断口进行绝缘处理,黄腊管的纤维在运行中吸入水份而导致绝缘低。2、由于生产CT的历史原因,对本体的二次接线箱设计不考虑安装驱潮设施,在沿海或高潮湿的情况下,容易在二次导线是结露而导致绝缘低。
3 模拟试验
针对由于生产CT的历史原因,对本体的二次接线箱设计不考虑安装驱潮设施,在沿海或高潮湿的情况下,容易在二次导线是结露而导致绝缘低的情况,只能通过对本体的二次接线箱进水位置进行密封进行处理,该方面是运行管理单位的经验是十分足够,执行发往的措施这可以达到。对于CT本体二次接线箱黄腊管劣化造成的绝缘低问题,如果采用解体、解线、更换新绝缘黄腊管的流程需要至少两天,再加上调试验收,拆接线后需要重新进行升流、极性、绝缘等试验,并且需要启动操作,包括停送电操作整个工作流程总共需要七天时间,时间成本及人工成本较高。鉴于上述情况,本项目在较短的停电时间内以尽量少改动拆解设备为原则,因此需要在原有基础上对黄腊管进行绝缘加强。针对黄腊管受潮腐蚀导致绝缘低的问题,初步研究讨论采用以下工序进行处理:
1、表面清洁,采用干燥空气将灰尘、霉点、粉末等清理。
2、彻底清洗,采用雾化的喷枪在黄腊管表面喷洒绝缘清洗剂彻底清洁。
3、增强绝缘,在清洁干燥后的黄腊管表面重新覆盖绝缘涂料。并通过模拟接线盒内潮湿环境影响测试黄腊管经过这一系列工艺后的绝缘提升效果。

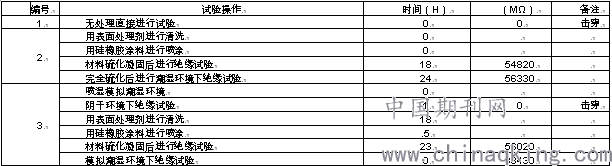

1、试验方式为同一根受潮后的黄腊管剪开3段进行对比模拟试验,编号分别为1/2/3,试验流程为:1号直接进行试验;2号进行清洗--喷涂--试验--模拟潮湿环境再试验;3号进行潮湿模拟--试验--清洗处理--喷涂--试验--模拟环境试验再试验。(记录表格如下)
通过模拟测试数据分析可以得出以下结论:黄腊管在受潮后绝缘能力急剧降低,经过清洁、清洗、喷涂等工艺处理后,绝缘能力有大幅度的提升,绝缘处理后的黄腊管重新投入潮湿的环境中依旧能保持较强的绝缘能力。采用的硅橡胶绝缘涂料JY-1,其微粒直径是纳米级,当黄腊管的断口或老化后,在干燥后喷涂上硅橡胶绝缘涂料JY-1后,渗透入纤维内部,达到浸的效果,从而有效防止了黄腊管的吸潮,提高了绝缘。
4 现场实施
1停电后:做好防止误动措施,对于3/2结线必须做好防止短接CT二次绕组造成误跳开关。检查二次接线盒发现内部有许多霉点颗粒,其中二次接线柱背面至CT内部的黄腊管存在严重腐蚀、发霉现象,为主要的绝缘薄弱点。
2使用测量各绕组处理前的绝缘值、并记录存档。
3除尘:用高压气枪吹扫端子箱内部灰尘,去除灰尘和杂质。
4去污:使用纯棉丝巾铺垫端子排底部、进行清洗剂RS-10通过去污喷枪吹扫端子箱内部的顽固污秽物,要求从上而下吹洗,清洗完成后把残留的颗粒物资一次性抽出,妥善集中回收。
5干燥:清洗后自然干燥十分钟,待绝缘清洗剂挥发后,测量端子箱烘干后的绝缘性能,当绝缘值达到10兆欧,可进行下一道工序;绝缘值小于10兆欧,延长干燥时间至绝缘值合格。
6密封:清洗时通过观察雾化喷剂在二次接线盒中喷出的部位,检查是否存在缝隙,用硅胶泥对端子箱缝隙进行封堵,并在硅胶泥表面涂抹硅橡胶绝缘涂料JY-1,增强防潮、密封、粘附性能,防止潮气从缝隙进入。
7绝缘增强:喷涂透明导热性硅橡胶绝缘涂料JY-1,先对端子箱内设备接头端用塑料膜及胶带进行包裹封闭,使用长嘴型可旋转雾化喷枪进行导热性硅橡胶绝缘涂料的喷涂工作,喷涂一遍后,待硅橡胶绝缘涂料表面硫化后,再进行2次喷涂。(喷涂要求:采用8磅高压气体将导热型硅橡胶绝缘涂料进行雾化,使涂料成微粒状,从上下左右四方向对设备进行喷涂处理防止漏喷和厚度不均匀。每次喷涂间隔不少于45分钟)。
(4)项目实施效果分析
1、项目实施效果图
2、绝缘电阻数据分析对比

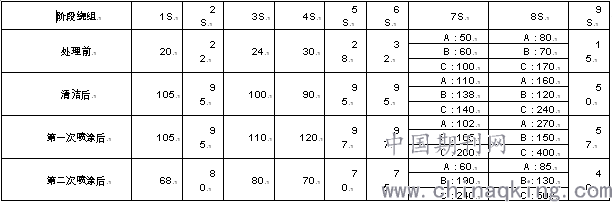

500kV第三串联络开关CT各绕组各阶段绝缘电阻值对比(1kV/60S单位:MΩ)
数据分析:500kV第三串联络开关CT 1~6S、9S绕组在端子箱处三相短接,测试值为三相并联数值,换算成单相绝缘数值需乘以三倍。可以看出各绕组处理后相比处理前绝缘值有大幅度提升。其中第二次喷涂后数值比第一次喷涂、清洁后绝缘低是因为测试环境改变造成。清洁后、第一次喷涂后测试为第一天下午进行,经过一天的曝晒,二次接线箱比较干燥,第二次喷涂后的测试在第二天上午进行,经过晚上降温箱内空气凝露,二次接线箱内较为潮湿。数据分析:500kV第三串联络开关CT 1~6S、9S绕组在端子箱处三相短接,测试值为三相并联数值,换算成单相绝缘数值需乘以三倍。可以看出各绕组处理后相比处理前有较大提升。达到了增加绝缘的效果。
5 总结与建议
总结:通过现场多台CT各阶段的绝缘数值分析对比可得出结论,整体上看该绝缘增强处理工艺能起到较好的效果,处理后绝缘值都有明显的提升,同时在施工工艺方面需继续探索改进,加强处理的效果。该二次绝缘增强工艺可以在有类同结构全电压等级的CT、PT、CVT设备二次接线方式中推广应用,对二次回路绝缘能起到很好的提升效果。
建议 1在CT等的本体接线箱的设计应考虑增加空间,引入驱潮装置,进一步完善防潮功能。2在使用绝缘材料加强二次线的绝缘时,绝缘材料必须经在真空状态下浸积,使纤维具备不吸潮下才能使用。
参考文献:References:
[1]变电设备检修 中国电力出版社
[2]继电保护事故缺陷处理技术与实例 中国电力出版社 黄国平主编
[3]电流互感器和电压互感器 中国电力出版社 袁季修主编
