引言：本文的研究调查是通过在我国的12年-16年对我国华南地区的10个400kV变电站，在工作运行中由于变压器的问题所产生的由连接点所引发的缺陷问题。通过调查研究分析造成这些缺陷的关键在于，由于该区的特殊地形气候环境所造成的影响，从而导致电器在接点上存在一定的缺陷性下列将具体进行研究分析。
一．造成缺陷的援用研究分析
通过对该区域的环境研究分析，造成电气连接点的主要缺陷需要从（1）地域气候环境、（2）保护措施的等级、（3）温度计结构设计这三个方面对电气连接点的缺陷进行研究分析，下列将详细进行阐述分析。
（一）环境气候状况的影响分析

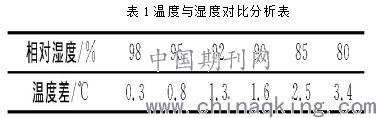

(1)凝露所造成的电气连接缺陷的影响分析：所谓凝露影响，则是电气的保护装置的表面温度低于该区域周围空气温度时，在电力保护装置中便会出现水蒸汽的现象，凝露由气态转变为液态从而对电气传输造成一定影响，结露在生活中是常见的自然现象。造成这样现象的主要原因在于当地的湿度问题和环境稳定的影响，下列有图1具体进行研究分析,我们会发现当该区域的相对湿度在90%时,与温度之间的差距超过1.6℃这样便会发生结露的现象，结露是造成电气设备绝缘性下降的主要因素,由于电气的绝缘性下降，从而导致电气的连接点存在一定缺陷。
.jpg)
(2)天气影响：在气候的影响因素中，还有一主要的影响因素便是，雾天的影响，雾的出现与结露现象有着多相似之处，都是气候的温度和湿度所造成的影响从而产生雾的现象。电气设备长时间在这样的气候环境背景之下，雾会随着数量的结集而产生凝露,凝露汇集在电气设备的边缘时，从而造成开关的绝缘性能降低，久而久之便会引发电气连接点的缺陷。
(3)雾霾对连接点的影响：造成雾霾的天气的原因在于，在雾天的条件下由于空气中含有大量小粉尘现象粉尘聚集便形成雾霾，通常造成这一气候灾害的主要原因在于，大气的环境污染。当大气中的粉尘聚集过多之时 便回电力传输的导电性能,从而引发电器连接上的缺陷。
(4) 盐雾对连接点的影响：面临盐雾这一气象灾害的，主要是发生在靠海的地形区域。在这些区域中在空气中盐分含量高于其他区域的盐分含量。在靠近沿海区域空气中的盐分含量，通常都是以湿润性颗粒盐核呈现,这样的盐份颗粒的直径通常都是在2μm以内，这样的体积大小容易使盐份颗粒融入到电气设备的内部,长期处于这样的环境状况之下，对设备内部配件容易造成腐蚀现象，从而造成在电气连接点中存在一定的缺陷性。
（二）由温度计造成连接缺陷研究分析
在电力连接点中造成连接缺陷除了容易受到外部环境的影响之外，在整个电气设备之中还容易受到温度计的影响，下列将对温度计的影响进行简要分析。
(1）温度计防护措施的缺陷性：在针对电气设备的外部保护措施中，保护措施是保证整个设备运行的关键点，如果外部保护措施受到破坏，设备的内部配件长时间暴露在空气中，久而久之便会对电气的正常运输造成一定的影响，严重时还会对人们的生命财产安全造成一定的影响，在电气设备的温度性的选择中，最常见的选择方式便是压力式温度计对整个设备的正常运行进行检测。在电气设备的运行中想要保证整个设备运行的稳定性,将设备的温度稳定在一定的系数之内，这便需要设计人员仔细考虑温度计的设计连接方式,目前我国温度计在外壳设计的保护措施中通常保护等级是控住在IP55。当电气设备运行在一些恶劣的环境条件中。容易受到天气环境的影响以造成对电气之间的连接点造成连接缺陷。

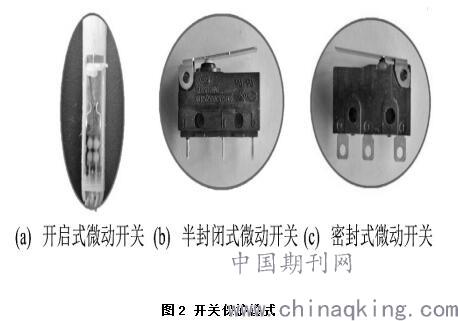

(2)微动开关设计的缺陷性：微动开关的设计影响，是影响电气连接缺陷的关键点，设计人员在对微动开关设计思考中分为（1）开启式（2）防护式这两种设计措施，由下图具体进行展示分析，在对微动开关的设计中将开启式和半封闭式保护等级设计在IP00,我国关于这方面的保护设计中通常将相对湿度控制在≤90%减少露、雾等环境状况对电气；连接点的影响,目前在我国电网运行中的稳定计的控制处理中，在对微动开关的设计处理中通常选用的是IP00微动开关,这样的开关设计方式容易造成凝露水滴、霾、盐雾等这些自然状况对环境的影响。
.jpg)
二、解决方式
在电气连接点的设计处理中，想要实现电气运输的正常连接。在设计缺陷的弥补上，可以通过可仪表柜对温度计进行规范装置,从而减少在连接过程中的缺陷性具体的改进方法见下。
(1) 在对仪表柜的装置设计中，需要保证整个温度的恒温性的控制,并对环境的温度与湿度进行控制。
(2)装备抽风设施控制好仪表箱的温差和湿度,减少湿度风险的影响性。
(3)加强微动开关保护措施,减少外界环境对电气设备的影响。
(4)在针对电气设备的开关设计中，可以选用组合方式的开关设计。防止开关的错乱性对电气连接点造成的损害影响，从而还能减少危险事故的发生几率，设计人员在电气连接点设计中，比如说在选用跳闸电接点来进行连接点的控制时可以使用防错逻辑来提升电气结构的稳定性能，从而提升电气设备的稳定性能。
三、实验研究分析
通过上述的讨论分析，对电气连接点的缺陷有着一定的了解，想要提升电气连接点的稳定性能，我们需要从外部环境和内部设施这两方面因素进行研究分析，为了提高性能的稳定性。我们可以通过具体的实验进行研究分析详细实验步骤见下。
(1)在针对温度计的开关型号进行实验研究时我们可以将3台四开关型温度计用不同的处理方式进行湿热装置内进行实验观察分析,针对实验装置的温度设计时将3台装置的温度控制在同一温度之内。

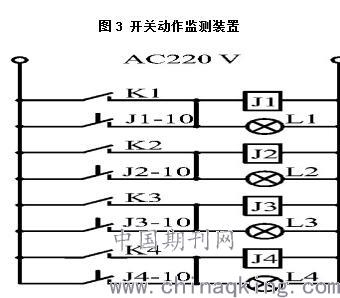

(2) 接下来将3台温度装置的的4个开关线引入到恒温控制箱内, 观察整个装置的连接现象。
(3) 在针对装置的性能参数设置中可以按照GB/T 2423—2006 进行相关配件的电子性能测试， 在温度装置的控制中可以控制在(40±2) ℃, 湿度控制在(93±3) %,并进行连续四天的实验设置。
.jpg)
四、总结
通过讨论分析发现，在解决电气连接点的缺陷时，针对电路传输中的变压器压力考虑之外，还需要考虑电气传输装置受到的外在环境影响和保护装置设施的安全性，并从对方面进行研究分析，针对高湿环境下电气接点动作缺陷消除途径研究建议我有以下几个方面: (1) 在温度计的选择中我们可以选择IP67防水型开关, 能够有效减少保护装置受到外界环境的影响。(2) 对温度计采用恒温装置的仪表箱进行控制，保证温度计在工作运行中的稳定行 (3) 为了保证整个装置运行的安全行，可以使用三选二防错逻辑减少电气连接的缺陷，望笔者的研究分析对我国的高湿环境下电气接点动作缺陷消除研究有着一定帮助。
参考文献
[1]周璐.从故障源头排除变压器测温装置缺陷的有效措施[J]华东电力, 2010, 38 (9) :1478-1479.
[2]林永胜.变压器油温保护误动原因分析及对策[J].浙江电力, 2010, 29 (4) :20-22.
[3]鲍俊花.主变压器温度计跳闸回路故障原因分析及防范措施[J].内蒙古电力技术, 2012, 30 (5) :120-122.
[4]蔡之文,徐春,刘逸松,邓华,刘云磊,徐行.变压器指针温度计定值试验误区剖析[J].变压器,2017,54(07):46-48.
[5]李彬.论述高层建筑设计与施工[J].建材与装饰,2018(01):126.
