关键词: 紧凑型线路；六分裂联板卡；研制；使用方法
0引言
500kV紧凑型线路六分裂导线联板卡具，是输电线路的一种具备易安装、便操作、省工序、减人力和综合性功能的新式提线平台。联板卡承载能力大、体积小、结构简单，成本低，在作业时，降低了作业人员的劳动强度和安全风险系数。利用六分裂联板作为提升点，将联板卡穿过联板中间，并与提升装置相连接，构成整组更换紧凑型线路绝缘子串的工具，实现解放人力，降低了作业风险，提高了工作效率，对整个电力行业的发展起到积极的作用。
1 紧凑型线路六分裂导线联板卡具研制技术概述
现有技术，紧凑型线路直线整串绝缘子的工器具是六分裂导线钩（专利号：ZL 2007 2 0085185.6），的方法更换紧凑型直线串使用两个六分裂导线钩，总重量就达到40公斤，体积大而且笨重，传递时比较费力，而且在工具的传递时组合间隙有可能不够，危及工作人员的安全，安装导线钩时作业人员就需要绕过绝缘子串，在绝缘子串两侧各安装一个导线钩，移动范围大，不利于控制带电作业的安全距离，并费时费力。上述方法及其装置存在以下四个实施难题：（1）作业人员需要付出较大的劳动强度。六分裂导线钩体积大、重量大，在工具运输、搬运时，需要多人进行和较大空间的车辆，在作业过程中，不论是把导线钩传递至作业点的地面人员，还是等电位作业人员在安装时，都要付出高强度的劳动力；（2）在工具传递时对组合间隙要求高。紧凑型线路一般塔高为30米至50米，且六分裂导线钩因体积大、重量大。在工具传递靠近塔窗时，需要尾绳向塔身外侧拉出一定的距离才能保证足够的安全距离。（3）作业工具、装置、作业程序繁杂。（4）安装导线钩时作业人员就需要绕过绝缘子串，在绝缘子串两侧各安装一个导线钩，移动范围大，不利于控制带电作业的安全距离，并费时费力。
2 紧凑型线路六分裂联板卡的研制

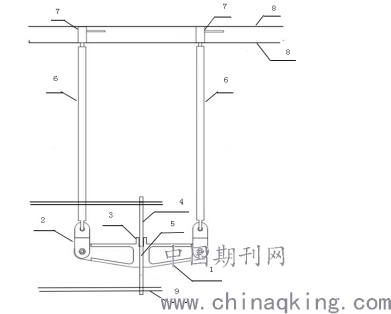

2.1发明现场应用示意图的标注为：1 主体、2 连接端头、3 卡槽、 4 六联板、5 六联板中部的大圆环、6 绝缘吊杆、7导线提升装置、8 塔头主材、9 导线。
.png)
图1六分裂导线联板卡的现场应用示意图
2.2该卡具性能特点及各部位功能描述
（一）性能特点
（1） 500kV紧凑型线路六分裂导线联板卡具，只需利用六分裂联板作为提升点，即可实现更换操作；（2） 减少提线行程和导线磨损情况；（3）提高组合间隙，解决了工具转递、安装和人员转位通道安全距离不足的实际问题；（4）中部凹槽曲度，与联板圆形通孔曲度吻合，不易滑移；（5）承载能力大，额定荷载≥150KN,在200kN动态荷重试验无变形断裂现象，安全可靠、使用寿命长；（6） 可应用在紧凑型直线塔或直流输电线路直线塔V型串绝缘子的更换；（7）易于操作；（8） 体积小，重量轻，方便野外作业；（9）减轻施工人员的劳动强度。
（二）各部位功能描述
主体：充当导线端提升受力工具实现提升导线更换绝缘子串；连接端头：与导线提升装置或绝缘吊杆配套连接，每个端头连接一个导线提升装置或绝缘吊杆；卡槽：固定六分裂导线联板中间大圆环，是提线端口重要位置。其中卡槽与联板非接触面应留有1mm-2mm间隙，以便于卡具安装或拆卸的方便、灵活；六分裂联板：紧凑型线路六分裂导线联板卡具定位用的金具；六联板中部的大圆环：与紧凑型线路六分裂导线联板卡具中部卡槽相匹配，卡具安装的主要端口和充当提升受力平台；绝缘吊杆:一是保证通电载体与地之间良好的电气绝缘强度，二是作为导线提升装置和卡具连接端头承力连接载体；导线提升装置：通过人力扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力，轮换地作用于机芯内负载的一个钳体，带动负载运行。
3 紧凑型线路六分裂联板卡的使用
3.1 紧凑型线路六分裂联板卡的连接
由主体1、连接端头2、卡槽3组成。包括六联板4、六联板中部的大圆环5、绝缘吊杆6、导线提升装置7、塔头主材8以及导线9，所述绝缘吊杆6为两根，绝缘吊杆6一端分别与两组导线提升装置7配套连接，每根绝缘吊杆6另一端分别与所述的紧凑型线路六分裂导线联板卡具的连接端头2连接，所述的紧凑型线路六分裂导线联板卡具中部设置的与六联板4匹配的卡槽3与六联板4的中心大圆环5相套，构成整组更换紧凑型线路绝缘子串的工具。由联板卡具充当导线端提升受力工具实现提升导线更换绝缘子串。联板卡具与六分裂导线联板中间大圆环5相套卡牢，联板卡具两端分别与两组绝缘吊杆6的一端连接，绝缘吊杆6的另一端与导线提升装置7连接，三者配合使用，即可提升六联板4和导线9。
3.2 现场使用步骤
(1)塔上地电位作业人员在接到导线提升装置7后，导线提升装置7安装到导线正上方的塔头主材8上，再将两根绝缘吊杆6的一端分别与两组导线提升装置7连接。塔上地电位作业人员调整安装好导线提升装置7和绝缘吊杆6使之与导线垂直；(2)导线端等电位作业人员将联板卡具一侧的连接端头2与一根绝缘吊杆6的另一端连接，并将联板卡具的卡槽3放置到六联板4的中部大圆环5中，同时把联板卡具另一端的连接端头2与另一根绝缘子吊6杆一端连接，调整联板卡具使之与六联板4接触紧密； (3)在安装好整套工具后，塔上地电位作业人员和等电位作业人员认真检查各连接点连接是否牢固，调整导线提升装置7使联板卡具两侧受力平衡。塔上地电位作业人员收紧导线提升装置7，通过绝缘吊杆6受力，同时联板卡具受力后将六联板4提起，从而达到提起导线9的效果，当绝缘子串不受力时即可更换绝缘子串。
3.3 注意事项
①根据运维资料选用符合承力要求的导线提升装置和符合绝缘距离、承受要求的绝缘吊杆；②人员到达塔上作业点之后，使用绝缘传递绳传递工具到位，塔上作业人员先安装导线提升装置，其次安装绝缘吊杆，再次安装六分裂导线联板卡具，使六分裂导线联板卡具与六分裂导线六联板中间大圆环直接相套牢固；③检查工具连接情况，防止更换工具脱落，调整并收紧导线提升装置，使绝缘吊杆受力平衡，最后检查工器具的连接情况确保连接点连接良好，在联板卡具完全受力，并使六联板连同导线一起提升到绝缘子串能转动和取出时，取出绝缘串用绝缘总牵引绳传下，上传新的合格绝缘子并安装，检查绝缘子串销子到位情况和上下金具连接情况，在绝缘子串连接全部到位后，缓慢的放松导线提升装置把绝缘吊杆的所受的力转移到绝缘子串上，在绝缘子串受力后冲击绝缘子串确保其受力良好；④按顺序拆除更换工器具，使用绝缘传递绳传工具至地面，等电位作业人员乘坐吊篮退出作业点，塔上地电位作业人员背绝缘子传递绳下塔。
4结语
该六分裂联板卡已投入实践使用，而本实施例的技术关键点在于：一是该联板卡具与六联板中心的大圆环相套之后，不会发生滑动、受力点牢固稳定；二是在组装好工具后，调整两组承力吊杆受力平衡，调整该联板卡具与六联板相套的连接，可以缓慢提升六联板和导线；三是等电位作业人员在操作过程中，不需要过多的转位，减少了影响组合间隙的动作，提高了安全系数。因此器具具有广泛应用前景。
参考文献：
[1] 张龙祥.?六分裂式相间间隔棒连接金具断裂分析及结构优化. MS thesis. 太原理工大学, 2019.
[2] 李昌甫等. 带电更换 500kV 紧凑型线路直线塔绝缘子的新型关键工具研制.红水河?34.1 (2019): 42-45.
