回弹法在建筑混凝土主体结构检测中的应用论文_陈龙

广东建准检测技术有限公司 广东 广州 510000

摘 要:回弹法是当前国内使用最为广泛的混凝土抗压强度无损检测方法之一,在工程质量检测中发挥了很大的作用。本文主要针对回弹法在建筑混凝土主体结构检测中的应用展开了探讨，以期能为有关方面的需要提供参考借鉴。

关键词:回弹法；混凝土；主体结构；检测

0 引言

所谓的回弹法，是用一弹簧驱动的重锤，通过弹击杆，弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，来推定混凝土强度的一种方法。随着如今建筑施工对混凝土结构的要求越来越高，回弹法随之也得到越来越广泛的应用。基于此，本文就回弹法在建筑混凝土主体结构检测中的应用进行了探讨，相信对有关方面的需要能有一定的帮助。

１检测原理

回弹仪通过弹簧驱动重锤，弹击杆弹击混凝土表面、得到重锤被反弹回来的距离，以回弹值（反弹距离和弹簧初始长度之比）作为与强度相关的指标来推定混凝土强度的一种方法。测试在混凝土表面上进行，属于表面硬度的一种。回弹仪剖面示意图见图1 。

图1　回弹仪剖面示意图

２试验情况和数据分析

制作三种水灰比 0.35、0.4、 0.45标准试件，共 14组试件。成型试件材料采用机械拌和，按照所需量，向搅拌机内按顺序加入石头、水泥、砂，开动搅拌机，慢慢加入水。加料时间 ≤2min。冲刷干净试模，在内壁涂一层矿物油脂。成型试件置于标准养护室养护。试件达到龄期将表面打磨至光洁，用同１台回弹仪在试件表面进行回弹测试，每个面敲击 16个点，做好记录。试验材料来源如下：水泥：海螺牌PO42.5；砂子：河砂（中砂）；碎石：花岗岩（5-31.5）㎜；外加剂：CJHP-R2高效减水剂（缓凝型）；粉煤灰：Ｆ类Ⅱ 级灰。材料用量分别如表1所示：

表1 原材料用量表

试验依据JGJ/T 23-2011 《回弹法检测混凝土抗压强度技术规程》。试验数据对比结果见表2～5 、图2～5 。

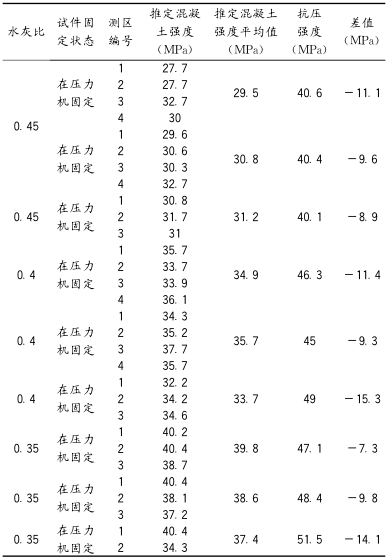

表2 不同水灰比对回弹法测试混凝土强度的影响数值表

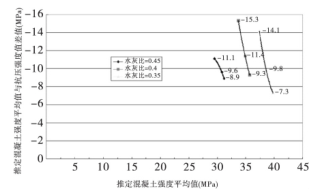

图2 不同水灰比对回弹测试强度的影响曲线图

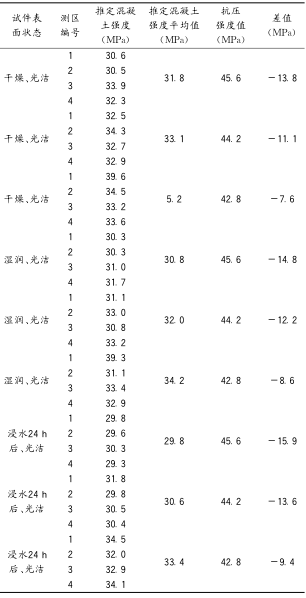

表3 混凝土含水情况对回弹法测试混凝土强度的影响数值表

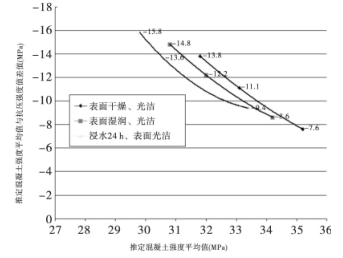

图3 试件含水情况对回弹测试强度的影响曲线图

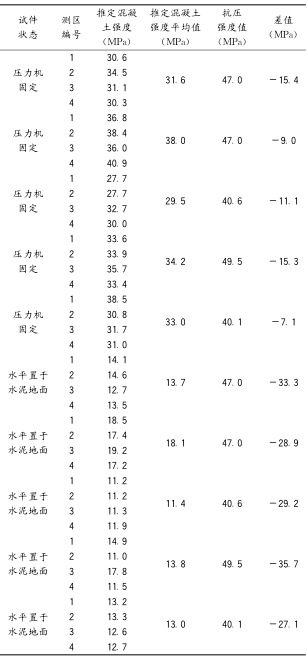

表4构件不同约束情况对回弹法测试混凝土强度的影响数值表

图4　构件不同结束情况对回弹测试强度的影响曲线图

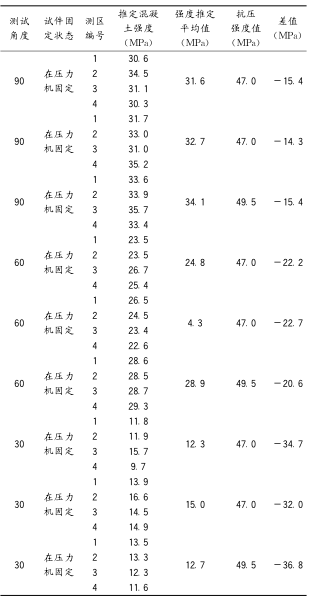

表5构件不同测试角度对回弹法测试混凝土强度的影响数值表

图5不同测试角度对回弹测试强度的影响曲线图

2.1不同水灰比对回弹测试强度的影响

水灰比是混凝土配合比的一个重要参数。本次分3组对比试验，试验结果（见表2、图2）表明：

(1) 水灰比为0.35的试件回弹法推定混凝土强度比水灰比为０.4的试件要高；

(2)水灰比为0.4的试件回弹法推定混凝土强度比水灰比为0.45的时间要高。综上第(1)、第(2)点：水泥含量越高，回弹法推定混凝土强度越大。试件在相同的约束条件下，三种水灰比的试件回弹法推定强度值与抗压强度值的差值相差不大，差值均在－

6.5～-10.8MPa范围内。

综上可知：对于不同强度等级的混凝土构件，运用回弹法测试其强度效果差异性不大。我们在进行回弹测试时，应选择构件侧面表面干燥、光洁，以提高测试结果的准确性。

2.2 试件含水情况对回弹测试强度的影响

在潮湿的环境中构件会发生细微的化学变化。大量自由水的存在导致了骨料颗粒之间、水泥晶体之间的摩擦力、粘结力会减小。这些变化导致了构件抗压能力下降。本文针对此类情况进行３组对比试验。试验结果（见表3、图3）表明：

(1)同等条件下试件含水量越多，其回弹法推定混凝土强度越低；

(2)不同试件，同等条件下、强度越高、回弹法推定强度值与抗压强度值差值越大；

(3) 同试件，含水量越多，回弹法推定强度值与抗压强度值差值越大。在进行回弹测试的时，应选择表面干燥、光洁的构件，以提高测试结果的准确性。

2.3 构件不同约束情况对回弹测试强度的影响

在实际工程中会存在一些特殊形态的混凝土构件，比如：薄壁构件、悬空构件、空心构件等。为了分析在薄壁构件、悬空构件、空心构件等表面进行回弹法测试混凝土强度结果的准确性，进行对比5组对比试验。试验结果（见表4、图4）表明：

(1)同类水灰比试件处于固定状态比处于水平地面状态推定强度要高；

(2)不同水灰比试件，固定状态下，抗压强度越大，回弹法推定混凝土强度值与抗压强度值的差值越大；

(3)不同水灰比试件，处于水平地面，抗压强度越大，回弹法推定的混凝土强度值与抗压强度值的差值越大。薄壁或悬空构件受到弹击时会产生一定的振动，一部分回弹能量消耗，导致了回弹仪读数值变小，推定强度值也跟着降低。在实际的检测中遇到类似构件形态，在进行回弹测试的同时应在相同的部位取芯并在室内进行抗压试验，以便更真实地了解构件的抗压强度值。

２.４　不同测试角度对回弹测试强度的影响

回弹仪的实际操作过程中，测试角度会发生变化。为了研究角度变化对检测强度值的影响，制作3组试块。试验结果（见表5、图5）表明：测试角度90°测试得到的推定强度值比60°测试得到的强度推定值与抗压强度值差值要小；测试角度60° 测试得到的推定强度值比30°测试与抗压强度值差值要小。测试角度对测试结果影响很大，在实际操作的过程中，同一侧区回弹仪应保持同一角度。

3 结语

回弹法作为一种检测混凝土结构的手段，因其检测仪器的轻便、灵活、精度高，检测方法的统一，抽取子样的代表性高等优点，在工程检测中得到了广泛的应用。加强混凝土主体结构检测，保证提高混凝土质量，确保工程使用寿命对国民经济可持续发展具有重大的战略意义。

参考文献

[1]田焜.回弹法检测混凝土抗压强度在结构检测中的应用[J].山西建筑.2013（17）.

[2]辜晓朋.混凝土强度检测技术在建筑工程中的应用[J].科技资讯.2010（08）.
