High voltage switchgear partial discharge data has the characteristics of large amount of data, many influencing factors and multi-dimensional analysis. Especially for the management of historical data, it is very important for the diagnosis of switchgear operation. The research team used the tool of small program to store the historical test data into the database, called the historical data through the way of equipment scanning, introduced the partial discharge data analysis model, assisted the equipment diagnosis, and developed the PDDA program for intelligent analysis of partial discharge data of switchgear. PDDA program can realize the intuitive analysis of a cabinet on the time axis, and introduce the intelligent judgment function to assist the judgment, which is conducive to the investigation and analysis of partial discharge source.
关键词：高压开关柜局放 趋势分析
1 研究背景
高压开关柜的可靠运行直接影响着地方配电网运行的可靠性，对电力供应具有重要意义。按《南方电网公司检修试验规程》，大部分的开关柜的预防性试验项目都采用局部放电带电测试的方式进行，对开关柜局部放电带电测试的试验质量管理就显得极为重要。
高压开关柜局放数据存在数据量大、影响因素多、需要多维度分析等特点，尤其对于历史数据的管理对于开关柜运行情况的诊断至关重要。
现行的数据管理方法中：纸介质不利于数据的统筹和分析；现行信息系统中不具有试验数据的分析功能，且比较难查找对应设备的历次试验数据。
为了提高对高压开关柜局放数据的管理和分析水平，研究小组利用小程序的工具，将历史试验数据存入数据库，通过设备扫码的方式调用历史数据，引入局放数据分析模型，辅助设备诊断，开发了开关柜局放数据智能分析PDDA程序。
2 技术原理
开关柜局放数据智能分析PDDA程序主要由三组页面组成。第一部分是历史数据（含本次试验数据）页，通过扫一扫功能，扫描开关柜体上的二维码，读取历史数据，同时可以填录本次的试验数据。第二年部分是试验报告审批流程，通过流程固化，角色人员引入，进行流程管控，并和试验数据库关联。第三部分是试验数据分析页，通过各个维度的分析辅助设备诊断。
实现的功能包括以下内容：
1、将历史试验数据存入数据库，通过设备扫码的方式调用历史数据。
2、通过流程固化，角色人员引入，进行流程管控，并和试验数据库关联。
3、通过各个维度的分析辅助设备诊断。
4、支持必要的附件上传功能。
5、局放数据可导出为Excel格式，可用于与生产系统的沟通；亦可提供数据接口进行协作。
6、开放性的拓展功能，可以拓展到其他测试项目的数据分析。
3 软件框架及开发
3.1开关柜局放数据组成
开关柜局放数据组成如表1，其中列举了被测量、影响因素、干扰因素及综合分析方法。PDDA程序在此基础上进行开发数据管理功能、趋势分析功能及其他分析功能。

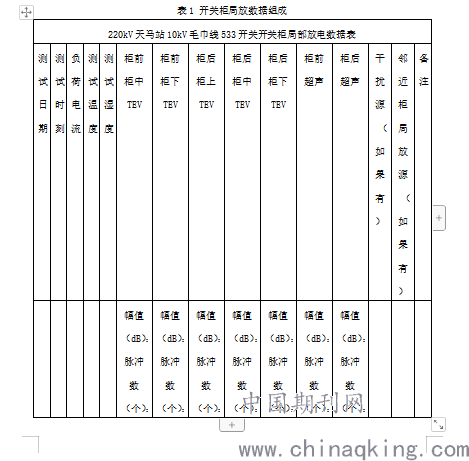

表1 开关柜局放数据组成
220kV天马站10kV毛巾线533开关开关柜局部放电数据表
.png)
3.2 软件背景
软件整体基于当前流行的微信生态圈进行开发，主要载体是微信小程序，通过大家常用的微信小程序来操作整个流程，中间加以正确性校验和完整性校验，不但保证维护人员的学习成本低，并且也简化了办公流程，极大的提高了办公效率。通过程序来保证数据录入的完整性和正确性，减少原来在纸质材料上记录因文件损坏或者字迹潦草导致的问题。由于数据存储于服务器，通过权限控制可以对指定的人员进行开放数据，在保证数据安全的同时也增加了数据的流通性，领导以及同事可以更加方便的查阅各个时间段的数据，为分析和决策提供更加完整的数据支持。
3.3 软件框架
软件生态：微信
软件依赖主体：微信小程序
服务端开发语言：JAVA
服务端开发框架：SpringBoot
前端开发语言：WXML、WXSS、Javascript、CSS、HTML、JSON
前端开发框架：Bootstrap、JQuery、Layui
数据库：MYSQL
开发工具：Eclipse、HBulider、XShell、Navicat、微信开发者工具
3.4 后台管理功能
1. 登录操作：管理人员可通过登录页面登录后台管理系统。
2. 权限管理：后台系统配置系统运维人员所运维的机器编号以及范围。只有指定的手机设备扫码才能进行设备运维，防止非授权人员操作以及查看数据。
3. 数据查询：管理人员可通过后台系统查询所有设备的数据录入情况，提供列表展示信息。提供按条件查询功能。提供按要求展示的数据功能。
4. 数据下载：管理人员可将历史运维数据下载导出成EXCEL各位的文件。
5. 人员新增：管理人员可通过后台系统新增电力运维人员，绑定其手机设备。
6. 人员删减：管理人员可通过后台系统收回运维人员的权限，解除手机与设备的绑定管理。
7. 人员列表：管理人员可查看运维人员的负责的机器范围以及运维的数据情况。
8. 密码修改：管理人员可修改自己后台系统的登录密码功能。
3.5 电力运维功能
1. 数据运维：电力运维人员通过扫描设备上的唯一标识的二维码进入页面运维操作，可以对当前设备进行数据录入，数据保存操作。
2. 数据列表：电力运维人员可以查看当前设备的历史运维记录，通过扫码进行可以查看历史数据列表页面，通过列表页面的详情按钮可以进入指定运维期次的数据详情页面。
3. 数据详情：电力运维人员可以查看当前设备指定期次的运维数据。
4 PDDA程序应用实例
某站开关柜秋冬季测量中，未见开关柜局放数据超标现象，设备运行正常，无风险。至春季时，501柜柜后中部右侧区域超声幅值25dB，超标，运行存在风险。结合历次501柜的变化情况（几年内），进行趋势分析，再结合环境温度、湿度等影响因素的影响，判断得出501柜系春季广东回南天受潮引起的外部放电。经停电检查试验，逐段排查，确定系501柜后部有绝缘材料表面脏污受潮，沿面放电，产生局放信号。后经清抹处理，消除该局放缺陷。
对比过往的分析方法，因为不具备在某个柜体在时间轴上直观的分析工具，较难在现场复杂的影响因素、干扰因素中找出主要因素，用以指导检查试验，造成局放源排查困难。PDDA程序解决了这方面的困难。
5结论
开关柜局放数据智能分析PDDA程序可以实现开关柜某个柜体在时间轴上直观的分析，并引入智能判断功能辅助判断，有利于局放源的排查分析。
参考文献：
[1]中国南方电网有限责任公司，中国南方电网有限责任公司电力安全工作规程[2] 中国南方电网有限责任公司，中国南方电网有限责任公司电力设备检修试验规程
论文作者:彭继中
论文发表刊物:《中国电业》2019年第19期
论文发表时间:2020/1/14
