CAD绘制平面图形之我见论文_游明军

摘要：多年从事CAD认证教学有一些小的体会与大家交流，主要的步骤是图形界限和图层设置、绘制中心线、画定位线、画已知线、画连接线、打开线宽。

关键词：设置图形界限—图层设置—绘制中心线—画定位线—画已知线—画连接线—打开线宽。

学习、任教CAD认证多年，当时学习时还买了一些很贵的教材自学，学习中也经常请教其他同事。在这多年的学习、应用中体会到所买的教材虽然很全面、很系统，但从实用的角度来看总感觉有不少欠缺的地方，下面我以一个简单的平面图形绘制为例从实用角度说说我的一些做法，供各位初学同行参考。

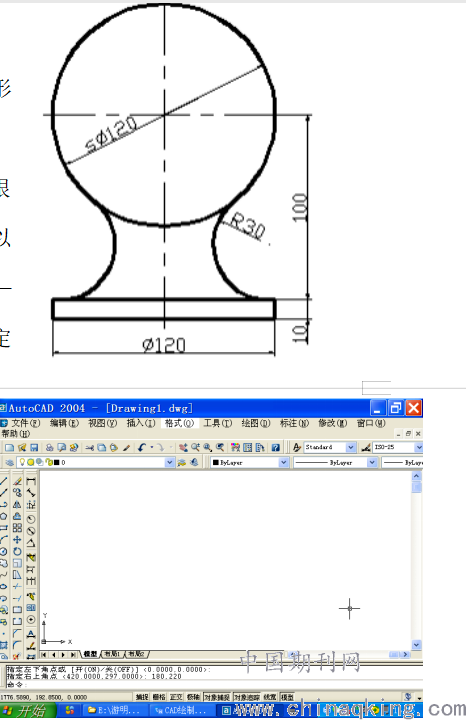

一、需要绘制的平面图形（见右图）。

二、第一步：设置图形界限

打开CAD软件（本例是以2004版本进行绘制的），格式—图形界限，屏幕左下方提示指定左下脚点，无特殊要求就用软件默认的（0,0），回车或空格键或鼠标右键（后都用回车）后要求指定右上脚点，这个点要根据图形长、高（如要标注还要考虑标注所需尺寸）略大一些来给定，本例给（180,220）回车；最后点击视图—缩放—全部。通过以上操作，可以保证后面绘制出来的图形均在绘图区域的可视范围之内，避免出现很小的图形或超出显示范围的情况。

三、图层设置（线型设置）

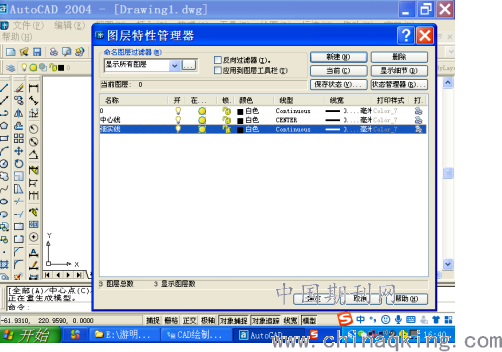

点击图层特性管理器出现对话框，分析图形可知本图绘制和标注

共需要三种线型：粗实线、点划线和细实线。0层一般是默认的粗实线层，只需要在线宽下默认处点击，出现线宽对话框，选择0.3毫米（如要符合我国国家标准可选择0.35或0.25毫米），因CAD绘出的图目前一般是在喷墨打印机上打印，设置过宽会出现打印出来纸上全是墨水或模糊不清情况。再点击新建出现默认的图层1，可改名为中心线（或zxx），单击线型下中心线交叉处Continuous出现线型选择对话框，点击加载，选择CENTER，出现两种线型还选一次CENTER，再选择线宽为粗实线的一半。最后再设置细实线，线型Continuous，线宽和中心线一样（可以不选）。

四、绘制中心线

点击图层工具条右边下尖符号选中心线—点击直线命令，提示指

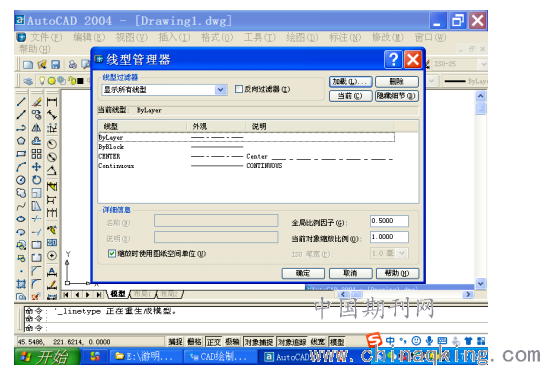

定第一点（初学CAD一定要注意本软件是一款人和计算机通过对话完成绘图的软件，简称人机对话软件，故一定要根据软件提示进行操作，2004版本的大部分提示在界面的左下方，有些命令是对话框），有坐标要求的输入坐标，没有的按图形大致位置在绘图区域单击点，再提示指定下一点，这时要绘制水平直线打开界面下面的正交按钮后右手操作鼠标向右（使用CAD第二个习惯即左手操作键盘、右手操作鼠标）给这条直线长度130,（120为图线长度，10为左右各超出图形5），此时绘出的中心线长划、空格和短划比例（全局比例因子）一般不合适（太大中心线一直是一条直线，太小把屏幕放大可见是中心线），需要单击格式—线型，单击CENTER，改变全局比例因子的值使之看起来协调。最后再用直线命令，打开界面下方对象捕捉（按凹下—点右键设置捕捉端、中、圆、象、交、垂、切对于一般图形绘制已经足够）捕到中点向上65，最后单击这根直线并把鼠标移至线下端，待颜色变为绿色点左键往下输入115（100+10+超出的5）。

五、画定位线（方法很多，以下方法是其中一种）

点偏移命令—提示指定偏移距离输入100回车—选择偏移对象

（鼠标单击水平中心线）—提示指定点以确定偏移所在一侧（点这条线下方任意位置）。

六、画已知线（同种类型的线无先后顺序）

改变图层至0层，点圆命令，指定圆心为两条中心线交点，半径

60；点直线命令，第一点捕捉刚才偏移线与铅锤中心线交点然后向右给60，再向下10，向左120，向上10，点右键选择闭合，最后删除刚才偏移的中心线。

七、画连接线

点圆命令选择相切、相切、半径画圆，第一个切点和第二个切点

分别点真实切点附近的点即可，再给半径30，最后修剪（先点修剪，然后回车，再把多余的线点击即可减掉）；另外一边可用同样方法或镜像绘出。

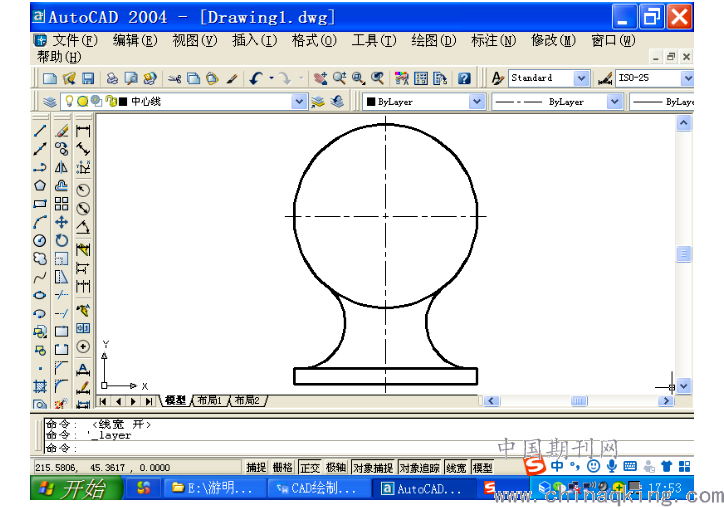

八、打开线宽

点界面右下方线宽。

九、标注尺寸：本内容下次专门进行讨论。

论文作者:游明军

论文发表刊物:《教育学文摘》2019年第20期

论文发表时间:2020/3/13
