（苏州供电公司 江苏省苏州市 2 15000）
摘要：随着科技的发展，配电自动化技术和智能电网技术成为配电网发展主要趋势。配电自动化是对配电网上的设备进行远方实时监视、协调及控制的一个集成系统，是现代计算机技术和通信技术在配电网监视与控制上的应用。随着配电自动化技术的不断推进，配电线路上的辅助设备逐渐增多。本文主要从专业的角度分析一下配电自动化所安装的电压互感器对于带电作业的影响。
关键词：配电自动化；带电作业；电压互感器；影响
一、电压互感器的装置结构

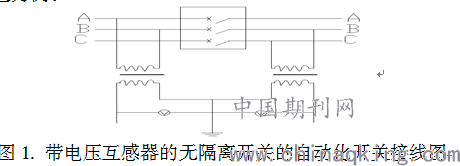

为实现10kV架空线路上设备的自动化功能，目前经过自动化改造的10kV架空线路以上设备均装设有电压互感器。以联络开关的自动化改造为例：
二、电压互感器对带电作业的影响
2.1带电搭接无隔离开关的电压互感器的分析
为简单的阐述带电作业时，联络开关上桩头直接装设的电压互感器的具体影响，我们只选取开关的左侧作为参考。
搭接步骤：先对A、C两相进行绝缘遮蔽，搭接B相；拆除A相的绝缘遮蔽，搭接A相；最后拆除C相绝缘遮蔽，搭接C相。（C相无影响，暂不考虑。）

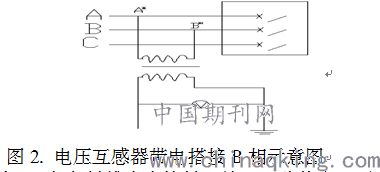

B相搭接时，A相与导线尚未接触，处于开路状态，不考虑二次侧负荷影响的情况下，此时电压互感器尚未形成回路，搭接时的电流基本上为静电感应及电压互感器的充电电流，由于一次侧的阻抗较大，所以B相搭接电流不会太大。但搭接完成，电流稳定后，在电压互感器的A相桩头上，会出现略低于B相电压值的相应电压，此时与电压互感器A相相连的待搭接引线，如果碰触接地体（如电杆、横担），会产生类似于单相接地的故障，所以在B相搭接时一定要将A相待搭接引线进行绝缘包裹，并采取妥当的固定措施。

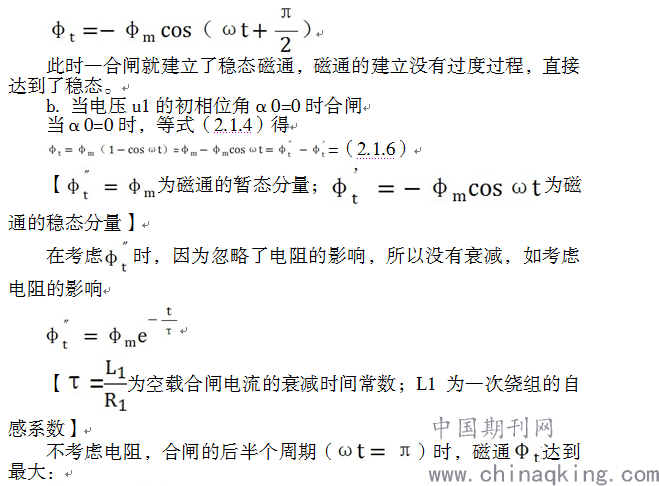

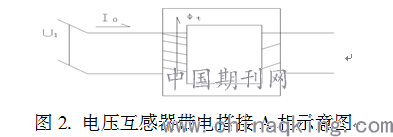

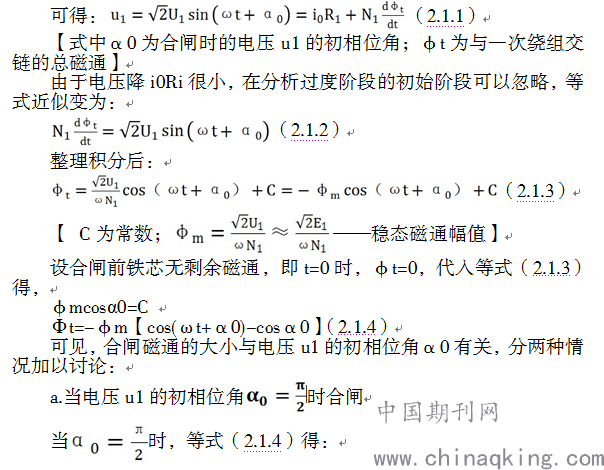

在B相完成搭接，进行A相搭接时，此时电压互感器已经形成回路，此过程相当于电压互感器的空载合闸。简化图如下
.png)

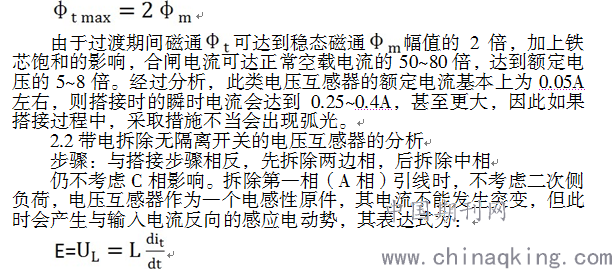

其值与电流的变化时间（dt）有关，断开时间越快，感应电动势越大，正常带电操作时可以达到稳态值的3-7倍。因此带电拆除未装设隔离开关的电压互感器会产生较大的过电压，对使用的绝缘工器具有很大的冲击，很可能造成绝缘工器具的击穿。同时断开面与导线形成了一个类似电容型装置，在特定情况下可能引起谐振，造成电压互感器的强烈震动。
当A相拆除已完成，且未发生异常，此时已经拆除的引线由于与电压互感器绕组相连通，且互感器的另外一端（B相）仍然与带电导线搭通，因此拆开的电压互感器A端上引线线上仍有电压，此时拆开的A相上引线如果碰触到接地体或其他相导线，有发生放电的危险。
三、解决方法
带电压互感器的柱上开关及其他设备，电压互感器宜通过隔离开关或者跌落式熔断器接入；
电压互感器未通过隔离开关或者跌落式熔断器，需要直接接入架空线路的，在搭接过程中，宜使用销弧开关，且待搭接的引线应进行绝缘包裹，妥善固定；
电压互感器未通过隔离开关或者跌落式熔断器，直接接入架空线路的，在拆除上引线过程中，宜使用销弧开关，且已拆除的引线应进行绝缘包裹，妥善固定。
参考文献：
[1]杨晓翔，钱栋，毛嬿萍.浅谈配电自动化对配电带电作业安全的影响[J].水电能源科学，2013，04：198-200+73.
[2]万纯峰.浅谈配电带电作业安全措施[J].企业技术开发，2011，24：109.
柴伟良（1986.1-）,男，江苏苏州人，苏州供电公司，带电作业工，单位：苏州供电公司，研究方向：配电带电作业.
论文作者:柴伟良
论文发表刊物:《电力设备》2017年第17期
论文发表时间:2017/10/18
