广东省工业设备安装有限公司 广东广州 510080
火灾安全监控系统集防火、防盗、监控于一体，节省了资源、降低了成本、提高了效率。整个系统的构成可根据应用场所及用户的不同要求灵活选取。在火灾安全监控系统设计中，以图像型火灾探测报警系统和自动消防炮灭火系统为核心，图像监控、防盗报警和常规火灾报警联动控制系统作为补充，实现分布控制——集中管理模式。
控制中心部分一般设置在消防控制室内，包括信息分析处理设备，视频处理设备（图像切换、显示、记录设备），以及火灾报警设备。该部分主要实现监控现场的信息分析、火灾信息提取、火灾报警等功能，在使用双波段火灾探测器的系统中，还可以同时实现图像监控功能。
前端探测部分可采用双波段火灾探测器和线型光束图像感烟探测器两种图像型火灾探测器，由它们进行火灾探测，并将采集到的现场信息送给系统的控制中心。
双波段火灾探测器采用双波段火灾探测技术，在探测方式上属于感火焰型火灾探测器，具有同时获取现场的火灾信息和图像信息的功能特点，将火灾探测和图像监控有机地结合在一起，并具有防尘、防潮、防腐蚀（或防爆等特殊场所）等功能。双波段火灾探测器可广泛应用于易产生明火及阴燃火的各类场所，如家具城、展览厅、体育馆、大型仓库、生产车间、物资库、油库等等，也可用于环境恶劣的工业场所。
线型光束图像感烟火灾探测器（又称光截面火灾探测器）采用光截面图像感烟火灾探测技术，在探测方式上属于线型光束感烟火灾探测器。它可对被保护空间实施任意曲面式覆盖，不需要准直光路，具有一个接收器对应多个发射器的特点，能分辨发射光源和干扰光源，具有保护面积大、响应时间短的特点；同时具有防尘、防潮、防腐蚀功能。线型光束图像感烟火灾探测器可以广泛应用于在发生火灾时产生烟雾的场所，如烟草企业的烟叶仓库、成品仓库，纺织企业的棉麻仓库、原料仓库等，也可使用于环境恶劣的场所。
在具体设计中，双波段火灾探测器和线型光束图像感烟火灾探测器可以单独使用，也可以混合使用，应根据被防护场所的实际情况适当选择，以达到对防护空间全方位防护、合理布置的目的。
前端探测器所采集的现场信息通过视频同轴线缆（或其它图像传输设备）传回控制中心，经视频分配器，将每路信息分配成两路：一路送给视频切换器，一路送给防火并行处理器。视频切换器把各路现场信息以循环切换的方式传送给信息处理主机，由主机进行巡检；防火并行处理器对每一路现场信息作并行实时处理，一旦检测到火灾信号便向信息处理主机发出预警信号；信息处理主机优先对预警信号进行确认。巡检与并行处理相结合为及时发现、准确报警提供了可靠保证。可以根据实际被防护场所的火险等级不同，现场设置防火灵敏度。对确认为真实火情的信息，由信息处理主机发出报警信号，自动声光报警；自动显示对应报警区域的现场图像，并自动启动录像机进行记录；值班员通过现场图像和对讲电话指挥扑救和疏散，并通过联动控制台启动消防联动设备；在无人状态下，主机按设定程序自动启动消防联动设备。
该部分功能与闭路电视监控系统基本相同。在使用了双波段火灾探测器的系统中，由双波段火灾探测器采集的彩色（或黑白）视频信号经视频同轴线缆（或其它图像传输设备）送回控制中心，经视频处理设备（画面分割器、矩阵切换器等）送至图像显示设备（监视器等）、图像记录设备（录像机或硬盘记录仪）及信息处理主机显示器上，实现图像监控功能。画面的选择、控制由信息处理主机实现，也可以由矩阵切换器实现。
系统报警后，立安控制器动作：声光报警、自动实时录像、自动拨打报警电话。系统可与消防炮定点灭火技术兼容，可以远程控制消防炮定点灭火。系统可以与其他厂家产品兼容，根据需要启动消防联动设备（如消防广播、排烟风机、防火卷帘门、气体灭火系统等）。

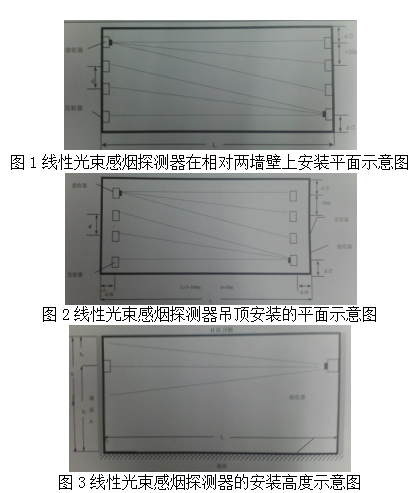

线性光束感烟探测器分为发射器和接受器，发射器和接收器相对安装在保护空间的两端，发射器可墙壁侧装或顶棚吊顶安装，位于接收器的有效视场中即可。
顶棚为平顶棚（H面），当顶棚高度h≤12m时，发射器安装位置至顶棚的距离不得小于50cm（以梁底高度为基准），当顶棚高度h＞12m时，发射器宜为层安装，一层安装位置为12～18m高度，另一层安装位置至顶棚的距离不得小于50 cm（以梁底高度为基准）。.png)
图4线性光束感烟探测器二层安装示意图
遇到一个接收器对多个发射器的情况，先将接收器的范围计算好，再按照光的直线性原理利用对射器的专用瞄准器做现场试验，确定接收范围后，再定发射器的具体安装坐标位。最后固定并按探测器说明书进行接线。
选用线性光束感烟探测器的原则：（1）根据实际探测距离L选用适当规格型号；（2）根据探测器保护角度确定接收器的布置方法和数量（一个接收器对多个发射器的情况）；（3）根据相应的距离因子（K1、K2）计算探测器的视场范围；（4）根据发射器的间距d不超过10米的原则计算发射器的数量n，n=（D/d）+1，如计算值为小数，四舍五入；（5）水平视场范围Dh=L*K1，垂直视场范围Dv=L*K2；（6）在高度大于12m时，宜采用二层安装。如现场的实际距离为70米，则接收器和发射器的型号则为GMR100和GMT100（100表示最大测距），接收器的视场范围Dh=70*0.4=28m，n=（Dh/d）+1=3.8，则发射器的数量为4只。
图5线性光束感烟探测器保护区域示例.png)
图6可调支架示意图.png)
探测器的安装位置应尽量避开其他强红外光区域，并且注意避开升旗系统和广告系统的旗帜或广告标识等在大空间中对光通路的阻隔。将探测器安装于不会发生相对位移的墙上或装修面板上，并固定好。由于该类型探测器在调试过程中，发射器与接受器之间的对准是至关重要的环节，且难度较大。故考虑将探测器的安装支架制作成水平与垂直方向均为可调节的，供调试时微调时使用。可调支架示意图如下：
双波段图像火灾探测器由红外CCD和彩色CCD组成，可将采集到的红外视频图像信号和彩色视频图像信号传送给信息处理主机，使火灾探测和图像监控得到有机结合。平时启动探测器处于24小时的监控状态，一旦保护工域发生火情，就能可靠探测感知，消防炮现场控制器对探测到的火灾信号进行处理分析确认后，再输出控制指令，使消防炮进入扫描状态。火焰红外线经传感器感知，转换成电信号，经放大、滤波、放大后供消防炮控制器接收。安装双波段图像火灾探测器应遵循的原则：（1）根据实际距离确定适当规格型号的双波段图像火灾探测器；（2）根据双波段图像火灾探测器的保护角度确定探测器的布置方法和安装高度；（3）双波段图像火灾探测器的正下方容易形成探测盲区，应注意探测器的安装角度或利用其它探测器消除。（4）双波段图像火灾探测器一般墙壁安装，也可吊顶安装，双波段探测器安装距顶棚距离不得小于50cm。
在具体工程项目中需要在某些区域进行图像监控与防盗报警设计。这部分功能的设计已比较常见，监控摄像机直接接入矩阵切换器，防盗探测器接入系统的配套设备——防盗并行处理器，这样便将图像监控与防盗报警子系统纳入到系统中。需要明确的就是常规系统应提供标准的串行通讯接口和软件通讯协议。在高大建筑场所和其它的特殊场所中，还存在一般空间场所，有时需要使用常规火灾探测器。通常在这些区域设计安装常规火灾报警联动控制系统（如感烟探测器、感温探测器、火焰探测器、气体探测器、火灾报警联动控制器等），并与系统兼容联动，实现系统的集成集中管理。
论文作者:傅少端
论文发表刊物:《基层建设》2015年7期
论文发表时间:2016/9/2
