摘要：在城区居配电力设施升级改造项目中，应充分考虑居配电力设施特点及情况，配电箱变内合理选用漏电断路器。文章结合现实老城区电力设施改造案例详细论述了改造项目通电时遇到的故障现象，分析了可能存在的跳闸原因，提出和总结了在老城区改造项目设计中应注意的问题及解决措施，保证供电系统安全可靠运行。
关键词：老城改造；断路器；漏电保护
近年来，随着城区居民用电量需求持续快速增长，居民对供电可靠性期望提高，城区特别是一些老城区电力配电设施升级优化的需求日渐加大；另外随着社会日渐关注城市建设美观和安全性，城市规划与建设提出新的要求；诸如故障多发的架空线路、紧靠路边的杆上变压器配电系统已渐渐不能满足城市发展的需要。在老城区电力设施改造项目中，出现了一些不同于新电力设施建设设计的注意点，在以后改造项目中值得参考借鉴。在城区居配电力设施升级改造项目中，应充分考虑居配电力设施特点及情况，配电箱变内合理选用漏电断路器[1][2][3]。
1 故障现象

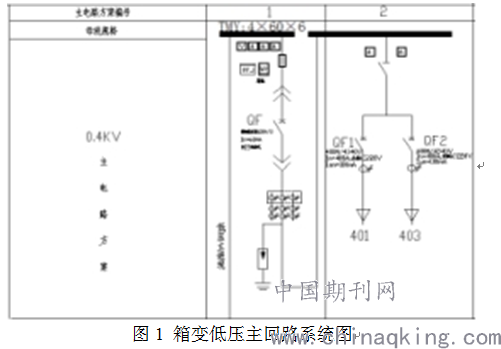

在某老城区居配电力改造项目中，依照当地新建及老城改造项目线缆入地原则，需要对紧靠公路边一台居配容量315kVA杆上变压器进行改造；由于路边可施工空间较为狭小，传统美式箱变及欧式箱变皆不能满足空间要求，因此选用了一种占地面积较小的景观式地埋箱变产品。其低压主回路供电系统图如图1所示，QF为额定电流为630A三极抽屉式框架断路器，QF1、QF2为额定电流400A带漏电四极断路器。QF合闸后，电源经QF、隔离开关送至QF1、QF2上口，QF1、QF2合闸后迅速跳闸，无法正常带负载运行。
2 跳闸原因分析
跳闸原因分析: 一、对于居配老城区改造项目，箱变界点以后线路（低压配电箱或居民用户进线）往往采用三相三极漏电断路器或单相单极断路器，均不能有效断开回路中的中性线。箱变接入负载后，QF1 的漏电检测线圈检测到不电流平衡，动作跳闸。二、存在漏电开关分给分段保护不合理现象，主漏电断路器和下一级漏电开关动作电流和动作时间选用不合理：当箱变内主漏电断路器漏电开关动作电流小于低压配电箱内漏电断路器漏电开关动作电流导致箱变内主开关提前后一级动作，低压配电箱内漏保开关失去保护作用；或着箱变内主漏电断路器开关延时动作时间小于接线箱内开关延时动作时间，导致箱变内开关先跳闸而低压配电箱内开关失去作用。三、排除线路和开关的故障情况后开关如依然跳闸，考虑总进线漏保漏电值偏小；对于老城区居配电力改造项目，居配家用设备往往存在使用老化现象，使得设备漏电流逐年增加，漏电流累积导致超过限制，使得断路器跳闸。四、在案例中此类老城区居配电力改造项目，一般不可能或较难实现每户检查，所以可能存在进户处零线接地现象，导致案例中四级漏电断路器合闸后迅速跳闸或无法合闸现象。
3 解决方法
此类老城区居配电力改造项目存在这样的特点：一、负载情况复杂，改造工程往往不能同时对整块区域供配电设施及线路升级优化，箱变内断路器选择应充分考虑负载端开关选用情况及线路老化情况的存在；二、老城区居民用户负载多为单相，同时用电负荷不同、用电性质差异较大等因素，使配电低压电网三相负荷不平衡现象比较普遍。
针对复杂的用电情况，笔者总结和提出以下解决方法以供参考：一、检查并对箱变界点以后的低压配电箱进行改进，将进线端原一相线一中性两线制方案改为为三相四线制（选用三相四极漏电断路器），使回路能有效断开中性线。二、箱变馈线断路器换成三极不带漏电的断路器，考虑到居配用户端应安装带有漏保功能的开关，检查确认箱变界点后断路器开关带有漏电保护功能，以保证用户用电安全。三、如箱变内断路器项目设计要求必须选用漏电保护断路器，漏电额定动作电流和动作时间选择时应考虑分级动作，防止误动作情况的发生。四、对于一些较难分析误动作故障原因的改造项目，可检查负荷侧工作零线绝缘情况，把零线拆掉，用摇表测量零线绝缘性能，根据检查结果进一步选择可靠的优化方案。
4 结束语
综上，随着各地区线缆入地要求的提出和城市规划与建设对老城区供配电新要求的提出，各地区老城区电力设施改造工程需求会进一步加大。配电箱变设计人员在设计时应充分考虑该类改造项目负荷复杂性特点，保证供电系统安全可靠运行。
参考文献：
[1]梁波 刘兴琛. 采用三相四极剩余电流断路器调整三相负荷不平衡[J]. 电世界，2013,54(11):25
[2]梁波 刘兴琛. 采用三相四极剩余电流断路器调整三相负荷不平衡[J]. 电世界，2013,54(11):25
[3]刘小丽. 漏电保护断路器的选择与应用[J]. 设备管理与维护，2015,:258-259
论文作者:胡绍朋,陈嘉赟
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/10/25
