10kV电力线路故障继电保护与自动装置动作分析论文_吴日欣

广东电网湛江廉江供电局塘蓬供电所 广东廉江 524400

摘要:在社会快速发展的今天,人们对安全可靠用电提出了更高的要求,为了有效避免电力系统故障发生,需要对10kV电力线路故障继电保护与自动装置动作进行深入的分析与研究,以确保电力系统能够安全稳定的运行。本文介绍变电站系统正常运行方式,对10kV电力线路故障继电保护与自动装置动作情况进行了分析。

关键词:10kV;线路故障;断路器;分析

引言

10kV供电系统是电力系统的一部分,10kV电力线路的主要作用是将10kV电压等级的电能送给用户。10kV电力线路正常运行时,由于受不可抗拒的外力破坏、10kV电力线路存在缺陷、安全自动装置误动、运行人员误操作等原因,10kV线路故障或事故的发生是不可避免的,这将会给电力企业以及电力用户带来不利的影响。因此,为了确保10kV电力线路发生故障或事故时,能可靠切除故障电流,确保电力系统安全稳定运行,10kV电力线路的继电保护和自动装置必须正确动作。

1 变电站系统正常运行方式

主要以220kV变电站为例,在一次系统正常运行方式中,10kV电力电路中主要分为以下三个方面:

①1#主变001断路器带1#母线负荷。

②拉开分段016断路器带,在合闸位置隔离016-1、016-2开关,运行016断路器自投装置。

③2#主变002断路器带2#母线负荷。

另外,在二次系统正常运行方式中,WXH-821微机线路保护测控装置属于10kV电路的保护装置,并且电流速断、三相一次重合闸与多电流均有配备。而在电容器组的保护过程中,其保护措施通常会采用低电压、过电压、过电流与零序平衡等方式。

采用两种保护装置对主变进行保护,I屏WBH-801为主变压器保护装置。

同时,还配备了微机变压器保护装置与高压侧开关操作箱等设备。

其中非电量保护与电量保护主要是为主变保护装置服务的,其功能齐全,尤其是具有电压切换回路与高压侧操作回路的功能。

其中电量保护包括差动保护、10kV复压过流、110kV零序电流保护等。

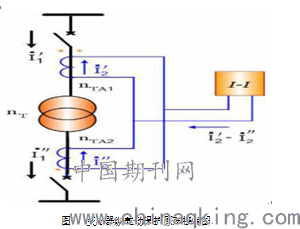

其中差动保护原理如图1所示。

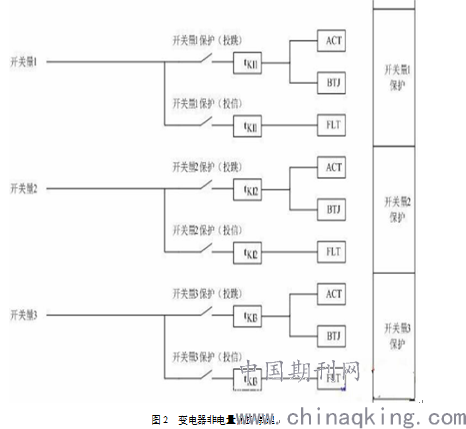

同时,在非电量保护中应对瓦斯的压力进行适当的调整,并确保压力及时释放,同时,针对绕组故障进行保护,其非电量保护原理,如图2所示。

2 10kV电力线路故障继电保护与自动装置动作分析

10kV 供电系统是电力系统的一部分。它能否安全、稳定、可靠地运行,不但直接关系到企业用电的畅通,而且涉及到电力系统能否正常的运行。因此要全面地理解和执行地区电业部门的有关标准和规程以及相应的国家标准和规范,做好继电保护装置设计。

2.1 10kV线路故障,应确保继电保护、自动装置与断路器动作正确

2.1.1 10kV电力线路出现瞬时性故障

当10kV电力线路近端出现相间瞬时性故障时,应及时确保正确性的断路器动作,投入重合闸时,由于在故障会出现在电流速断保护范围之内,通常情况下,继电保护装置的整定值会小于故障电流,因此,可以在10kV电路中开展电流速断保护动作,以便对断路器进行跳开处理,从而有效的解除故障。

当10kV电力线路远端出现相间瞬时性故障时,应及时确保正确性的断路器动作,在投入重合闸时,由于在故障发生在过电流保护范围内,一般情况下,继电保护装置的整定值会小于故障电流,而需要在10kV电力线路过电流保护动作作为跳开电力断路器,并对故障进行有效的切除处理。之后需要进行三项一次重合闸动作,以便确保重合闸顺利重合,从而促进10kV电力线路正常运行。

2.1.2 10kV电力电路相间永久性故障

当10kV电力线路近端相间出现永久性故障,需要确保断路器动作正确,在投入重合闸的时候,由于故障出现在电流速断的保护范围之内,应及时开展10kV电路电流速断保护动作,以便对断路器进行跳开处理,从而切除故障。

同时,需要进行三项一次重合闸动作,在重合闸重合后需要采取加速保护动作,促使断路器不能够成功的重合,从而促进10kV电力线路在检修完成后恢复正常运行。

当10kV电力线路远端相间出现永久性故障时,需要确保断路器动作正确,在投入重合闸的时候,由于故障会发生在过电流保护范围内,继电保护装置整定值会低于故障电流。

10kV电力线路过电流抱住动作跳开断路器,以便对故障进行处理。并对重合闸进行三相一次动作,针对重合闸需要采取加速保护动作,促使断路器不能够顺利重合,从而促使10kV电力线路在检修后恢复正常运行。

2.2 10kV线路故障,应确保继电保护、自动装置动作正确,断路器拒动

10kV电力线路出现相间永久性故障时,采取拒动处理电路断路器。10kV电力线路近端发生相间永久性故障时,需要在断路器拒动时保护正确动作。由10kV电力线路电流速断保护,并采用过电流保护跳开断路器,并在主变屏10kV复压方向中,开展过电流保护时限工作,以便对断路器进行跳开处理,从而解除故障。

此外,当母线路出现失压后,采取低电压保护动作对母线电容器进行处理,确保断路器与断路器及时跳开。同时,对电路进行分段自投处理,需要自投在线路的故障上,分段后应及时开展加速保护动作。针对分段自投失败,需要对其进行检修后恢复正常运行。

3 结语

总之,在电力系统中的任何一处发生事故都有可能对电力系统的运行产生重大影响。10kV配电系统由于其覆盖的地域极其辽阔、运行环境较为复杂,电力线路故障的发生无法完全避免。当电力系统10kV线路发生故障时,10kV电力线路以及相关设备所配置的继电保护和自动装置必须正确操作,以切除故障电流,确保电力系统安全稳定运行。
