自动空气开关的选型及跳闸原因分析论文_乔洪全

摘要：本文介绍了空气开关的作用，特点、原理、分类等，并根据用途的不同重点介绍了如何选择空气开关及跳闸原因分析。

关键词：自动空气开关 选型 跳闸

一、自动空气开关的选型

1.自动空气开关的作用

自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路。 严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

2.自动空气开关的特点

自动空气开关具有操作安全、安装简单、 工作可靠、动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。因此，在工业、 住宅等方面获得广泛应用。

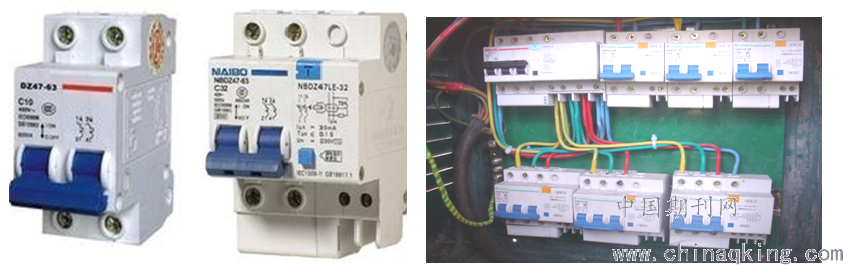

自动空气开关具有保护功能，当电路发生过载、短路等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。自动空气开关有DW系列（万能式）和DZ系列（称为塑料外壳式）两种。DW系列主要用作配电网络的保护开关。DZ系列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。

3.自动空气开关的工作原理

空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，锁扣在反力弹簧的作用下将触头分断，

切断电源。当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热弯曲，推动杠杆使锁扣脱开，将触头分断，切断电源。

4.自动空气开关的分类

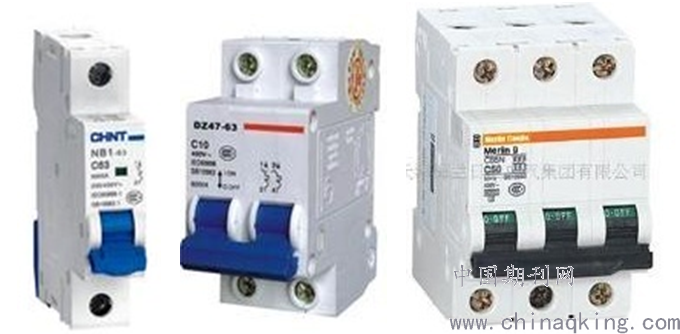

(1) 按极数分：单极、两极和三极 。

(2) 按结构型式分：塑壳式、 框架式（万能式）。

5.自动空气开关选择时要注意以下几点

(1)根据用途选择自动空气开关的型式和极数。

(2)根据最大工作电流来选择自动空气开关的额定电流。

二、自动空气开关跳闸的原因分析

1.负载或线路短路、漏电。

如果是负载漏电或短路而使空气开关跳闸，只要断开故障负载，便可以重新送电；如果是线路漏电或短路，相对来说比较棘手，可先解决一些简单故障，让部分线路暂时恢复送电。具体做法为：当空气开关跳闸后，首先把各分路断开，再分路送电，当送上某一分路时空气开关跳闸，则可以断定此分路有故障。只要断开此分路，其他各分路就可以恢复用电。

2.空气开关本身有问题

用户在购买空气开关时，应尽量到信誉好的定点厂家或商店购买，千万不要图一时便宜向一些个体户购买“三无”空气开关，这样往往得不偿失。

3.漏电保护器与负载不匹配

负载电流超过线路上空气开关额定电流，造成空气开关跳闸。

4.安装错误

如果漏电保护器(空气开关)在安装时接线错误会跳闸。

总之，由于自动空气开关除了控制的功能之外更主要的还是它的多种保护功能，所以正确的选择自动空气开关对我们每个人来说是至关重要的。一旦空气开关跳闸，检查时应遵循先简后繁的原则。首先察看安装是否良好，空气开关身有无问题，再有就是空气开关能否承受负载，最后再查看是否负载、线路漏电或短路。

论文作者:乔洪全

论文发表刊物:《基层建设》2019年第28期

论文发表时间:2020/1/14
