（山东电力建设第三工程公司 266000）
摘要：在220kV终端变电所中，继电保护配置是保证变电所能够正常运行的关键因素，只有保证继电保护配置方案的科学性与合理性，才能保证电力系统稳定运行。所以，我们必须重视220kV终端变电所继电保护配置方案的制定，有效的提高继电保护配置方案的科学性与合理性。本文将对继电保护的设计要点进行分析，探讨220kV终端变电所继电保护配置方案，保证220kV终端变电所的正常运行，提高电力系统在运行过程中的稳定性。
关键词：终端变电所；继电保护；配置方案
1引言
在电力系统的发展过程中，220kV终端变电所发挥着十分重要的作用，为了保证终端变电所的正常运行，需要对其采取适当的继电保护措施。在变电所的继电保护中，需要应用带触点的继电器实现对变压器、电机以及输变线的设施的保护，防止这些设施在运行过程中出现故障，引发安全事故。对于220kV终端变电所而言，继电保护具有十分重要的意义，值得引起我们足够的关注。因此，我们必须制定科学合理的继电保护配置方案，提高220kV终端变电所继电保护水平。
.png)

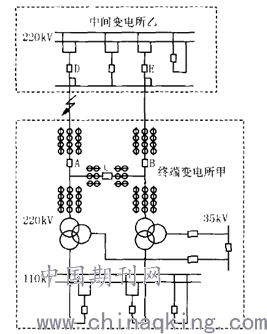

220kV终端变电所的接线图
2继电保护设计概述
2.1选择合适的运行方式
继电保护系统的运行方式是影响整定计算的关键因素，由于220kV高压电网通常由双回线与环网构成，因此，在运行的方式的选择中必须参考以下几方面因素：第一，发电机的出力大小。第二，双回线中是否有一条停运。第三，环网的开启或闭合状态。
2.2确定分支系数与短路电流
继电保护的分支系数是指正常状态下的电流与保护安装处的电流之比。确定合适的分支系数能够提高继电保护的选择性，有效的减少继电保护的跳闸次数，是继电保护整定计算中的关键参数，也是整定计算的难点。如果采用双侧电源网络保护，整定需要与下级保护相关，这时需要考虑分支线路产生的影响。而短路电流的确定会影响继电保护的整定值以及检测灵敏度。继电保护的运行方式同样需要通过短路电流的大小来区分。
2.3选择电流互感器变比
如果系统中出现故障，就会有短路电流产生，出现铁芯饱和的现象，引起励磁电流增大，互感器的传变误差也会随之增加，只有选择合适的电流互感器变比，才能有效的减少这部分误差。在继电保护中，对于电流互感器有以下要求，在正常使用过程中，其产生的误差需要保持在规定范围内，这些情况都会增加暂态电流互感器的饱和，尤其是在故障发生时，电流互感器中会存在残余的剩磁。根据以上状态，在为继电保护选择电流互感器时，必须满足故障记录与保护装置的要求，确定合适的参数。电流互感器变比就是其中的重要参数之一，一次电流的确定需要考虑最大负荷电流。
3 220kV终端变电所继电保护配置方案
一般情况下，220kV终端变电所均采用双母线带旁路接线，在这种接线方式中，如果将继电保护中的旁路线路作为光纤距离保护，需要应用光纤分配架将光纤通道变为旁路，如果将所带线路作为高频距离保护，需要将所带线路的收发信机改变为旁路，因此，对于旁路带光纤分相电流继电保护问题，可以通过以下几项措施解决：
3.1在旁路中设置光纤纵差保护装置
在220kV继电保护中，为旁路设置光纤纵差保护装置，就会使旁路具有两套保护措施，其中一套为光纤纵差保护措施，而另一套则为纵联距离保护措施。如果继电保护中旁路需要光纤纵差保护，需要将光纤纵差保护装置启动，同时将纵联距离保护装置关闭。果继电保护中旁路需要纵联距离保护，则需要将纵联距离保护装置启动，同时将光纤纵差保护装置关闭。以上的两套继电保护装置都需要接入操作箱，但是，这种继电保护配置方案的接线相对复杂，并且在运行过程中需要繁琐的操作。
3.2在旁路中只设置纵联距离保护装置
在220kV继电保护中，其主保护装置为光纤纵差保护装置，在旁路中应将纵联距离保护作为保护装置，并将光纤纵差保护装置取消，与此同时，还要取消该线路对侧变电所的光纤纵差保护装置，使后备保护距离作为主保护，采用这种继电保护配置方案的优势在于其接线简单、操作快捷。但是，对于旁代而言，继电保护装置的快速性与灵活性受到的一定的限制，随着220kV终端变电所中可用设备的不断增加，对其电气设备进行检修的过程中越来越少的应用到旁代，一些220kV终端变电所甚至直接取消了旁路母线。
4 220kV终端变电所中的断路器失灵保护配置
一般情况下，220kV终端变电所中的断路器失灵保护的实现都需要依靠母差保护，例如，在电力线路或主变保护装置中设置启动回路与失灵跳闸的连接，或者母线与失灵跳闸连接，不同断路器失灵跳闸的对象也不同。如果220kV终端变电所中没有针对断路器失灵现象采取有效的保护措施，就会造成在断路器失灵后只有通过侧保护进入变压器内部来解决失灵问题。但是，电网线路保护定值通常指可以进入变压器中性点阶段，所以，一旦220kV线路中出现失灵现象，侧220kV线路的主保护就无法跳闸，跳闸动作需要后备保护装置完成，这样会导致变压器被损坏。所以，220kV终端变电所必须设置断路器失灵保护，确保电力系统的正常运行。在光纤通道220kV线路的运行过程中，失灵保护侧的断路器通常分为以下两种方式：第一，如果终端变侧的线路保护具备远跳功能，能够将远跳命令带入失灵跳闸，并通过光纤通道发送给侧保护。第二，如果终端变侧的线路保护不具备远跳功能，需要在心路两侧设置光纤通信接口，通过设置远跳命令使侧保护跳闸。此外，在失灵继电保护装置的电流CT的选择中，应选择线路CT，只有这样，才能保证在断路器停止运行后，失灵保护装置也会退出工作。
5结束语
总而言之，在220kV终端变电所的运行过程中，需要对线路进行继电保护设计，确定最佳的继电保护配置方案，才能有效的提高220kV终端变电所运行过程中的安全性。在设计工作中，需要纤细分析系统结构，根据系统结构特点确定配置方案。与此同时，还需要准确的计算系统电流，选择互感器的变化，进而进行继电保护整定计算。
论文作者:高超
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
