深圳地铁5号线国产车(523-530)倒溜故障分析论文_陈振波

深圳市地铁集团有限公司运营总部车辆中心,深圳 518000

一、事件背景

2015年07月01日08:30分,530车报列车运行至西丽~大学城上行区间时发生倒溜紧制。回库下载数据分析,故障发生时刻,在列车低速运行(速度<1km/h)时,司机推主控手柄保持在牵引位,保压制动未施加,同时该时刻牵引力未能及时补充上来,导致列车产生倒溜。

二、保压制动缓解控制逻辑分析

(一)国产车保压制动缓解逻辑(保压制动施加由BCU控制,克诺尔未提供控制逻辑)

根据上述逻辑图,国产车保压制动缓解需满足2个条件:

1、启动牵引力达到缓解要求或者列车速度不小于1km/h;

2、车辆发出牵引指令

(二)西门子车保压制动施加及缓解逻辑

列车停车后(VCU检测到停车),必须满足下列条件保压制动才能复位缓解:

保压制动的速度限制:

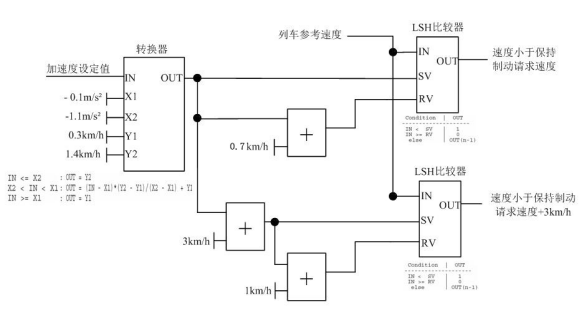

保持制动的控制:

1、西门子车正常牵引模式保压制动缓解所必须满足的3个条件:

1)预期启动加速度大于0.05m/s2

2)牵引命令(有牵引力)

3)无保持制动请求

2、西门子车正常牵引模式保压制动施加条件(满足其中一个就施加):

1)列车启动后速度未大于1km/h,且车辆启动加速度小于0.03 m/s2

2)列车运行过程中速度小于0.3km/h(该值根据于减速度大小成正比),且车辆启动加速度小于0.03 m/s2

3)其他倒溜、制动未缓解情况

(三)试车线测试情况

1、国产车保压制动数据曲线1:

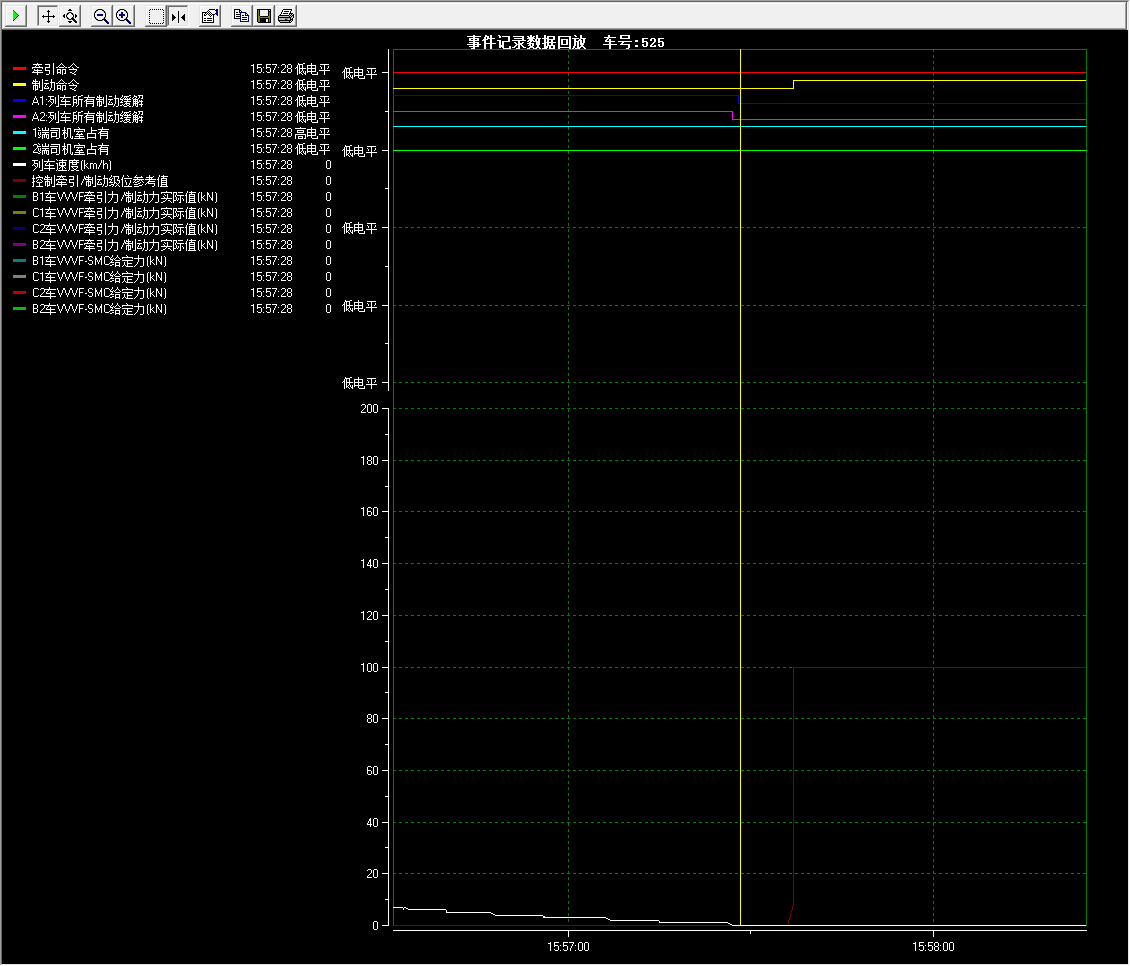

主控手柄在零位(无牵引及制动指令),列车惰行,当速度低于1km/h时,保压制动自动施加。

(西门子车试车线测试情况:列车惰行,当速度低于0.3km/h,保压制动自动施加)

2、国产车保压制动数据曲线2:

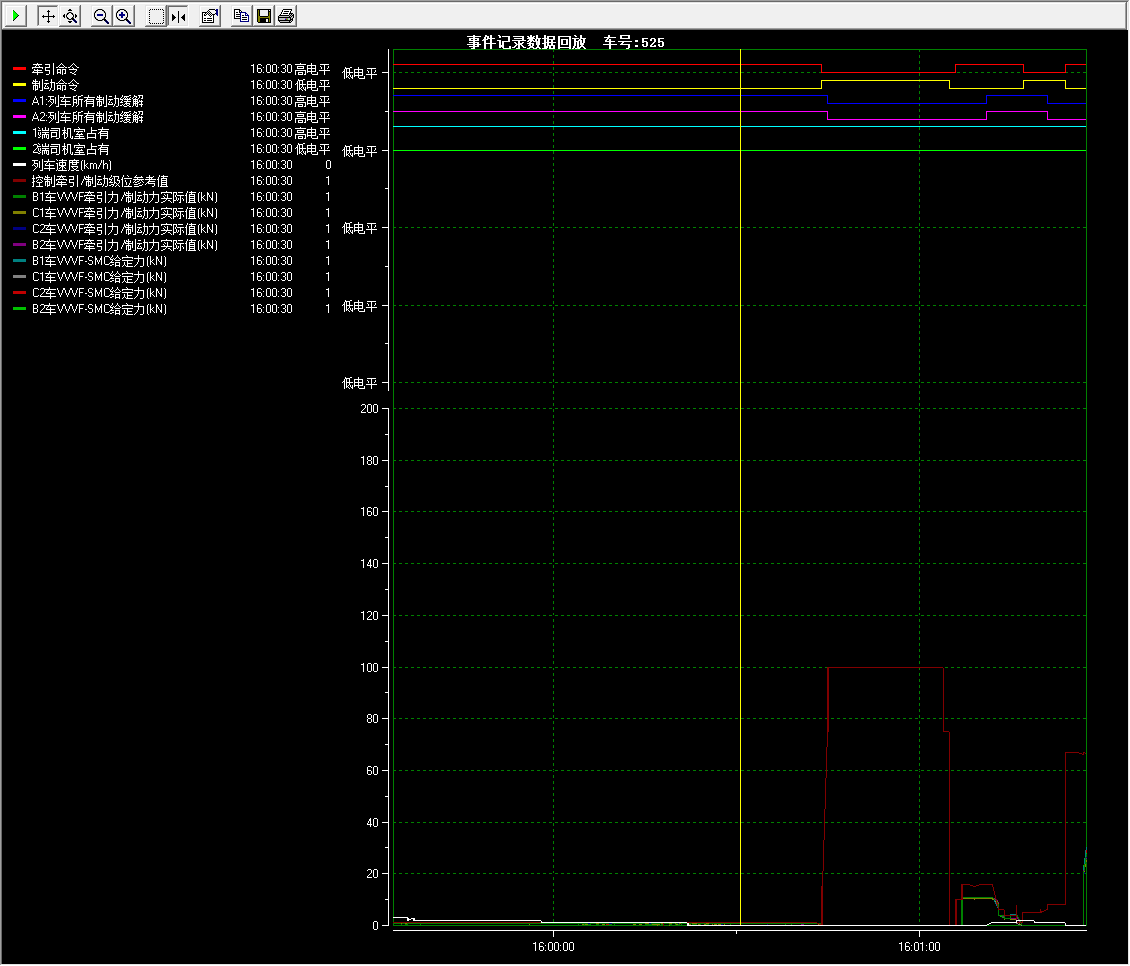

主控手柄在牵引位(牵引力极小,约4KN),列车运行速度低于1km/h时,保压制动未施加,直至列车速度为零也未施加保压制动(所有制动缓解一直为高电平),当主控手柄回零时保压制动才施加。

(西门子车试车线测试情况:主控手柄在牵引位,牵引力极小,当速度低于0.3km/h,保压制动自动施加)

(四)国产车保压制动管理存在问题

1. 国产车保压制动缓解控制逻辑判断条件过于单一;

2. 现有国产车保压制动施加由BCU控制,根据试车线的试验结果,只有在撤除牵引指令(主控手柄回零或在制动位)后才会施加保压制动,因此在特定条件下,便会发生列车停稳,但无保压制动施加的情况。

三、DCU启动/停机控制逻辑

根据DCU启动/停机的控制逻辑,当列车速度小于1.2km/h,同时收到制动指令时,DCU将停机3秒。试车线测试列车在低速(速度<1km/h)运行时,主控手柄由制动转至牵引位,牵引逆变器响应时间较长(约3s)。

在试车线对西门子车进行了测试,测试结果如下:

1、列车在低速(速度<1km/h)运行时,主控手柄由制动转至牵引位,牵引逆变器能立即响应(响应时间<1s);

2、列车停稳后,立即操作主控手柄由制动转牵引位,HMI显示“强迫零位:牵引系统未准备好”,封锁牵引,要等待约2s后方可重新牵引动车。

按照国产车的DCU启停控制逻辑,若列车在坡道上低速(速度小于1.2km/h)运行,此时牵引逆变器已关断输出,如果保压制动施加不能与牵引逆变器关断衔接好,就会存在倒溜的风险,该控制逻辑需进一步完善。

论文作者:陈振波

论文发表刊物:《基层建设》2016年16期

论文发表时间:2016/11/22
