摘要：铁水脱硫已成为现代炼钢的重要工艺之一，其主要目的是为降低铁水中的含S量，为转炉炼钢提供合格铁水。根据铁水中的含S量，设定所需的石灰与镁粉的重量后进行喷枪复合喷吹操作。在联合喷吹过程中，可以自动选择最经济的吹入铁水的脱硫剂重量、脱硫速率比等，脱硫喷吹结束后，利用测温、取样枪对铁水进行测温取样，分析铁水温度与硫的含量，之后将铁水进行扒渣，确保铁水中的含S量达到转炉冶炼要求，最大限度的降低生产成本。随着自动化技术的不断发展，铁水脱硫控制技术的日趋成熟，自动化程度越来越高。本论文主要介绍了北营炼钢厂二区铁水脱硫预处理生产工艺、电气控制系统的功能。
1.喷枪控制系统的组成及控制方式
喷枪控制系统主要是由以下设备组成：MOVIDRIVE系列SEW变频1台，DC24V编码器1个，电机18.5KW（带抱闸AC220V）1台，AC220V限位3个。
1.1 MOVIDRIVE系列SEW变频参数的设定
MOVIDRIVE系列变频器的参数分为十个功能组，有几百个参数，其中“0—”为只读参数。其余几组根据控制需要设定相关参数。
参数设定有几种方法：
通过操作面板（DBG11A）、通过功能软件MX-SHELL、通过功能软件MT-Manager
DBG11A操作面板具备存储器功能（EEPROM）。支持将变频器参数存到操作面板中作为备份和将操作面板中的参数拷贝到变频器中。当对多台相同控制就能用及功率的变频器进行调试时。可以通过拷贝参数实现对多台变频器的快速调试。操作面板作为高度和显示单元如果有一台变频器需要有一个，即使有十台甚至更多也可以只有一个。
1.2 MOVIDRIVE系列SEW变频的报警

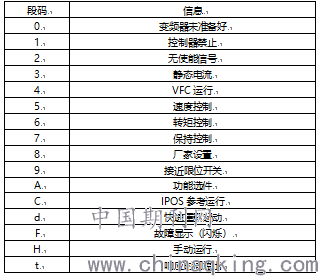

SEW变频器是由7-段码显示内容如下：
.png)
2.液压控制系统
液压控制系统分别是由两台液压电机、一台循环泵电机、比例放大卡控制箱、主令操作箱等组成。
2.1液压控制系统的组成
液压控制系统主要是由以下设备组成：110KW液压电机2台，4KW循环泵电机1台，压力继电器2个。
2.2液压控制系统的控制方式
液压控制系统是由机旁操作和画面操作两种方式组成。
机旁操作过程是在机旁箱选择机旁“允许”转换开关，由操作人员在画面选择机旁后，机旁操作先启动循环泵再启动主液压泵。
画面操作过程是由操作人员在画面选择“自动”后，先启动循环泵，再启动主液压泵。
2.3液压控制系统的联锁
液压控制系统的联锁是由电源准备好、循环泵运行、油箱温度、油位、出口阀开、出口压力以上条件有一个不满足都不是进行启动操作，相反有一个条件故障都会停止。
3 倾翻车控制系统
3.1倾翻车控制系统的组成
倾翻车控制系统是由以下设备组成：比例放大卡（VT-3006BS30）2块，DC24V比例电磁阀2个，主令控制器1个，限位5个。
3.2倾翻车控制系统的控制方式
3.2.1倾翻车的操作方式
倾翻车控制系统是由机旁操作和画面操作（自动和手动操作）两种方式组成。
机旁操作过程是在机旁箱选择机旁“允许”转换开关，由操作人员在画面选择机旁后，机旁才能允许操作。操作时选择“前进和后退”转换开关后，按“前进或后退”按钮就可以进行操作了。
倾翻车的倾翻操作是在扒渣室由操作人员操作主令控制器来完成的。
画面自动操作过程是由操作人员在画面选择自动和手动操作来完成。自动操作是倾翻车在工作位或装载位，封闭门在开的状态下，在画面按“向工作位或向装载位”倾载车行走到工作位或装载位后停止，封闭门自动关闭。
画面手动操作过程是由操作人员在画面选择手动操作来完成。手动操作是倾翻车可以随进按“停止”或到工作位和装载位停止。
3.2.2倾翻车的行走控制
倾翻车的行走控制是由操作人员的画面发出指令→比例放大卡→比例电磁阀（行走和抱闸）。
3.2.3倾翻车的倾翻控制
PLC电源DC24V→主令辅助块→DI→DO→比例放大卡→±10V→比例放大卡→比例电磁阀
倾翻车上有一个水平限位是用来显示倾翻车是否在水平位，也参与控制。
3.2.4倾翻车行走的联锁
倾翻车的联锁是电源准备好、三枪在上位（喷枪、温测枪、取样枪）、扒渣机在减速位、封闭门开位、液压系统运行、急停、车在水平位。
3.2.5倾翻车倾翻联锁
倾翻车倾翻联锁扒渣钥匙开关、三枪在上位（喷枪、温测枪、取样枪）、倾翻车在工作位。
4 扒渣机控制系统
4.1扒渣机控制系统的组成
扒渣机控制系统由以下设备组成：比例放大卡（VT-3006BS30）3块，比例放大卡（VT-5005BS20）1块，DC24V比例电磁阀4个，主令控制器2个，限位3个。
4.2扒渣机控制系统的控制方式
4.2.1扒渣机控制系统的操作方式
扒渣机控制系统的控制方式只有一种就是主令控制操作。
4.2.2扒渣机控制系统的控制方式
PLC电源DC24V→主令辅助块→DI→DO→比例放大卡→±10V→比例放大卡→比例电磁阀
5 封闭门控制系统
5.1封闭门控制系统的组成
封闭门控制系统由以下设备组成：0.4KW锥形电机2台，限位4个。
5.2封闭门控制系统的控制方式
5.2.1封闭门控制系统的操作方
封闭门控制系统是由机旁操作和画面操作（自动和手动操作）两种方式组成。
机旁操作过程是在机旁箱选择机旁“允许”转换开关，由操作人员在画面选择机旁后，机旁才能允许操作。操作时选择“打开和关闭”转换开关后，按“打开或关闭”按钮就可以进行操作了。
画面自动操作过程是由操作人员在画面选择自动和手动操作来完成。自动操作是倾翻车在工作位或装载位，封闭门在开的状态下，在画面按“向工作位或向装载位”倾载车行走到工作位或装载位后停止，封闭门自动关闭。
画面手动操作过程是由操作人员在画面选择手动操作来完成。手动操作是封闭门可以随时按“停止”或到开位和关位停止。
5.2.2封闭门控制系统的联锁
封闭门控制系统的联锁是电源准备好、急停
6 测温、取样枪控制系统
6.1测温、取样枪控制系统的组成
测温、取样枪控制系统由以下设备组成：1.5KW电机1台，限位3个。
6.2测温、取样枪控制系统的控制方式
6.2.1测温、取样枪控制系统的操作方式
测温、取样控制系统是由机旁操作和画面操作（自动和手动操作）两种方式组成。
机旁操作过程是在机旁箱选择机旁“允许”转换开关，由操作人员在画面选择机旁后，机旁才能允许操作。操作时选择“上升和下降”转换开关后，按“上升或下降”按钮就可以进行操作了。机旁操作过程编码器不参与控制，只有限位（上超位、上位、下超位）参与机旁操作过程。
画面手动操作过程是由操作人员在上位机手动操作来完成。
7 结束语
铁水脱硫站作为炼钢生产质量的重要工序有着无可替代的地位，它是炼钢生产原料的中转站。北营公司炼钢厂铁水脱硫站自动控制系统采用先进的变频器和自动控制设备。提高了生产效率，为公司的降本增效做出了成绩。
