架空输电线路挂线板设计方法探讨论文_郑海楠

（国网山西省电力公司吕梁供电公司 山西吕梁 033000）

摘要：输电线路中的挂线板是连接输电塔和导、地线的重要构件，各种工况下导、地线的荷载通过金具传给挂线板，挂线板再传递给输电塔主体结构。因此，挂线板的可靠性对整个线路的安全运行起到关键作用。挂线板的几何尺寸与连接金具的型式和尺寸有很大关系，同时应能满足加工、安装等要求。鉴于此，本文对架空输电线路挂线板设计方法进行了分析，以供参考。

关键词：架空输电线路；挂线板；设计方法

1设备运行现状

耐张铁塔挂线板是铁塔受力最大的部件，因此在设计、制造、施工、验收和运行维护中必须加强对整个过程的控制。220kV楼哈线2230号~552号位于新疆著名的“百里风区”，年风天气(8级以上的风暴)约为40%。线路构件在强风作用下很容易损坏，每个风季结束后都会出现许多缺陷，如支架倾斜、叉梁变形和支架螺栓松散。同时，经常刮大风，直线元件的工作部分经常磨损，达不到使用寿命，成为影响线路安全运行的严重隐患，而频繁更换直线元件又会大大增加线路维护费用。其中，架空地线支架和悬挂装置的挂线板磨损特别严重。。2002年11月至2003年5月,登杆巡视220kV楼哈线“百里风区”地段，发现其架空地线、悬挂螺钉和u型环扭转磨损，加快了局势的发展。目前，耐磨金螺钉已磨损近一半，接地杆悬挂线板的眼孔已磨损为椭圆形长孔，最严重的达到8mm左右，眼孔场已小于10mm(以前为17mm)。耐磨金螺钉和挂线板的眼孔磨损已严重威胁到220kV大楼哈线的安全运行。

2挂线板强度要求

2.1抗拉强度

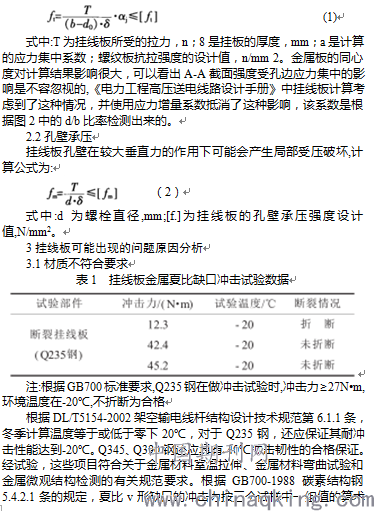

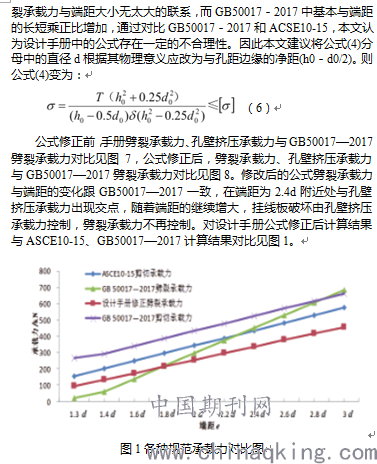

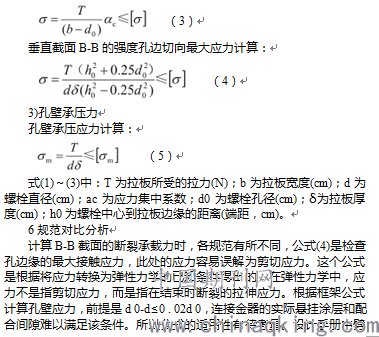

设计手册和GB50017—2017均考虑了净截面受拉和劈裂计算，GB50017—2017还考虑了剪切破坏型式，但从计算结果来看剪切强度基本不控制。当端距较小时，GB50017—2017小于2.0d，电力工程高压送电线路设计手册小于2.4d时都是劈裂控制，不过挂线板的端距一般都大于2d，当小于1.8d以下时应按照钢规进行验算。ASCE10-15导则只考虑了剪切和挤压破坏型式，未考虑劈裂破坏，实际上存在此种破坏形式，因此偏于不安全。

结束语

挂线板作为塔架与塔架上导线绝缘子的连接体，承受不同工况下导线的负荷。只有明确确定挂线板的各种破坏形式，对其进行认真仔细的设计，才能保证挂线板在塔架破坏后全面破坏，真正做到安全、经济、合适。

参考文献

[1]刘芝豹.铁塔挂线板圆孔内倒角加工研究[J].机械制造,2018,56(07):91-93.

[2]夏凯.耐张塔导地线挂线板火曲角度的计算[J].红水河,2018,29(03):107-108.

[3]吴晓辰,杜长林,崔万和.220kV线路铁塔挂线板断裂原因分析[J].内蒙古电力技术,2017(03):60+62.

[4]刘希刚.220kV楼哈线架空地线电杆挂线板及悬垂金具改进[J].新疆电力,2017(02):8.

[5]王修江,杨书军.输电线路架空地线电杆挂线板及悬垂金具设计改进方案[J].西北电力技术,2017(03):120-123.

[6]马晓峰.高压开关柜二次线挂线板焊接工艺改进[J].焊接技术,2017(01):46.

论文作者:郑海楠

论文发表刊物:《电力设备》2020年第2期

论文发表时间:2020/5/8
