摘要：随着社会发展地不断进步，继电保护设备也融入到了电厂的电力系统中，这种方式的融入不仅能够使电厂电力系统的良好运行，还能够有效的确保电力系统内部设置正常运行，在电厂的运作中发挥十分重要的作用。本文作者分析了电厂继电保护二次回路存在的问题，并提出整改措施。
关键词：电厂；继电保护；二次回路
0、引言
电厂的继电保护与电力系统整体运行的状况之间存在紧密的联系，所以，如果继电保护当中的二次回路发生故障，必然会对电力运行带来不利的影响。其中，如果母线差动保护当中的二次回接线存在故障问题，而且输电线路负荷较大，那么很容易导致误跳闸的情况发生。如果线路保护当中存在接线错误的情况，而在此情况下，电力系统存在故障，也同样会增加断路器误跳闸现象发生的几率。所以，对于电厂的继电保护二次回路问题需要给予一定程度的重视，同时，积极地采取具有针对性的改造措施，从根本上消除安全隐患，有效地降低灾害发生的几率以及经济损失。
1、电厂继电保护二次回路存在的问题
1.1 220kV母差保护、失灵保护没有联跳发变组功能
2017年某厂在执行中调反措要求的检查时，发现#1、2发变组保护仅设置有“高联低”功能，只有在#1或#2主变高压侧开关开关跳闸时，才由#1或#2主变高压侧三相开关常闭辅助接点串联作为发变组保护C屏4n板L5的开入，然后经过保护逻辑判断，开出接点RL6联跳#1、2发变组。
从上述#1、2发变组保护“高联低”功能的分析可以看出，当时该保护“高联低”功能一般是在发变组高压侧开关偷跳时，联跳发变组，以防汽轮机-发电机组超速。但是，当母线故障，需要跳开故障母线上的连接的开关时，如果主变高压侧开关此时失灵，220kV母线失灵保护动作，跳开失灵元件所在母线上所有开关及母联开关，此时由于主变高压侧开关失灵，仍处于合闸状态，其常闭辅助接点不闭合，无法切除相应的发变组，造成汽轮机-发电机组超速，给电力生产带来极大风险。
1.2二次回路绝缘的检测
二次回路绝缘检测是继电保护检测的重要组成部分，对继电保护起着至关重要的作用。由于很多余继电保护二次回路连接的设备，大多数都安置在室外，其运行环境相对较长，绝缘性能也容易降低。例如：该电厂在继电保护改造后，A233开关处的运行回路发生多次的直流接地故障，通过检查发现，A233开关至A236开关间，有很多电缆绝缘性能有所降低。又如：电厂8DN非电量回路接地出现故障，就其原因，主要是温度表内接线收到严重腐蚀，内部界线严重损坏，线头与外壳产生接触，导致继电保护电缆绝缘性能有所降低。
.png)

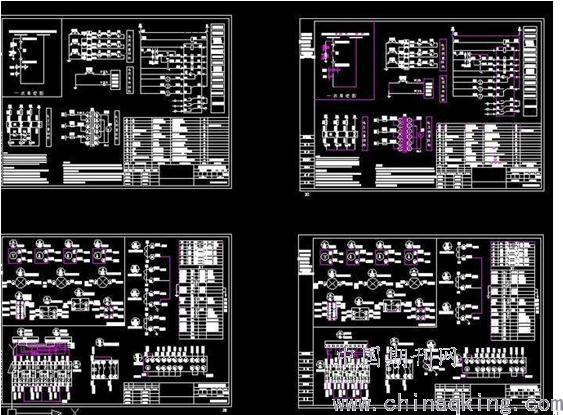

图1 二次回路图
1.3母线开关跳闸
当线路电流突然变为零的时候，应该仔细检查线路，如果二次线箱端引线的绝缘性没有受到损坏，但是保护电路的线芯受到损坏了，发生了烧毁、开裂的情况，才导致了母线开关跳闸。另外，如果开关的回路设计不合理就会有很严重的缺陷，或者是操作人员在操作的过程中，对母线的倒闸不是太了解，粗心或是没有检查到等原因就会使开关跳闸。很普通的一个问题，就会导致正在运行的设备自己切除，给电力企业或者公司带来巨大的损失。所以在设计的时候，操作人员一定要非常细心。查表或是修试各个工种的技术人员和设计者往往会因为线路的绝缘而发生击穿现象，母线保护会发生误动作，这时没有故障的线路也会发生一些动作，造成跳闸现象。
2、电厂继电保护二次回路问题的整改措施
2.1改进联跳回路
首先，在发变组保护C屏4n-P141装置中增加“220kV母差保护及220kV母线失灵保护联跳#1、2发变组”的逻辑；其次，在发变组保护C屏增加“220kV母线保护及220kV母线失灵保护联跳#1、2发变组”的开入回路和保护出口回路。在改进前只有主变高压侧三相断路器辅助接点串联，整改后，并联了220kV母差A、B屏、失灵屏跳发变组的三对接点。经过改进后的联跳回路，即使#1、2主变高压侧开关失灵，但是只要母差或失灵保护动作出口，将会直接启动发变组保护，联跳#1、2发变组，不会发生汽轮机超速风险。
2.2保证二次回路绝缘性能
为了保证二次回路绝缘性能，必须对继电保护二次回路绝缘进行有效的检测和维护，并实行管理责任制，提高绝缘检测力度，规范绝缘检测。通过定期对二次回路绝缘进行检测，以降低其绝缘损耗率，防止线路绝缘受到腐蚀或者破坏，保证线路绝缘有效性。注意在进行绝缘检测前，必须将该线路开关都关闭，将所有插件板都拔除，以防止设备受到损坏。
2.3改进继电保护装置
电力企业相关操作人员应在母线倒换装置进行之前，先对母联开关进行严格检查，保证其质量达标。还应对母联开关相关的回路设计进行严格审查，避免其存在缺陷、不足，对于审查中出现的误差应及时进行整改，特别是二次回路保护接线，有效解决回路设计中存在的弊端。此外，应积极改进继电保护装置，引进跳位接点装置，使开关在非全相状态下保证其判断正确。电力企业工作人员也应在故障处理之后，对电力系统母联开关、主变压器以及继电保护装置等进行定期检查和维修，保证其状态正常，最大限度的降低母联开关误跳闸故障发生的频率，有效避免其对电力企业正常输传电的不良影响。
2.4分析、检测二次回路模拟量
对于微机保护装置而言，其动作与否主要是通过采样并具体分析待保护设备的模拟量来进行确定的，模拟量是决定保护装置是否进行保护动作的核心，只有能准确检测继电保护对象的模拟量，才能确保继电保护装置发出正确动作。但在日常检修作业中，很多电厂检测人员往往不重视对模拟量的检测，这样不仅会影响到保护动作的正确性，而且时常会影响二次回路的运行安全性。
如某电厂借助绕组把导线接入继电保护设备，同时又将继电保护接入了回路，这种接法会对模拟量的准确性造成严重影响，易损坏电力设备，使电力系统出现故障。为有效减少甚至避免因继电保护二次回路存在的问题而引发电力系统发生故障的现象，应采用一些科学、合理的整改措施进行整改，其具体措施大致可分为下列几点：首先应严格检测继电保护二次绕组，并选用最合适的绕组，以使二次回路模拟量更准确；其次，应对继电保护二次绕组的实际出线极性进行详细核查，以保障其正确性；最后还应科学、合理的审查及修正二次回路接线图，以确保其符合具体工作需求；另外还应对二次回路的部分细节问题进行关注，如应确保压线螺栓紧固，导线接触良好，并可准确检测电压模拟量及电流模拟量。
3、结束语
继电保护二次回路在电厂运行中发挥着至关重要的作用，要想保证电厂所获社会效益和经济效益的最大化，就要切实加强二次回路的维护和管理力度，树立高度的风险防范意识，针对二次回路运行中出现的常见问题制定科学完善的解决对策，确保电力生产的稳定有序开展，从而降低电力安全事故的发生概率，促进电厂工作的有效落实以及电厂的可持续发展。
