【摘要】随着社会进步,建筑业技术发展,建筑物的功能越加的完善、自动化程度越来越高，与之相应的则是机电系统各专业的管线越来越复杂，且为了美观及实用的需求，往往对设计图进行修改，造成各专业系统之间各自为攻，缺乏统一规划、空间合理化分配，导致现场施工存在各种管辖布置冲突。管线综合布置技术的应用，通过将建筑物中的通风空调管道、空调水管、给排水管及消防水管、强弱电桥等所有占据顶部空间的大型管线进行合理布局，使之在满足使用功能的前提下，提升施工工期、质量、成本观感等方面的要求。最大限度合理协调各安装专业、机电安装与土建、结构、装修之间的问题，以满足甲方、监理、设计等相关方的要求，缩短工期，增加经济效益和社会效益。
【关键词】管线综合布置； 图纸设计； 机电； 装修； 土建
1、应用概况
本工程总建筑面积93万平方米，其中包含地下室、集中商业 、写字楼、产业研发用房、住宅、酒店等业态，BIM机电深化内容包括给排水工程、电气工程、消防工程、柴油发电机及其环保工程、通风空调工程、声学环保工程、中央垃圾房工程、泛光照明工程、雨水回用、虹吸排水、擦窗机工程、中水处理工程等全专业内容。
通过施工图电子版，利用BIM软件在计算机上进行施工前的模拟预配装，合理布置安装工程各专业管线、桥架、通风等，避免各专业施工阶段管线桥架的交叉、衔接不当。管线布置综合平衡技术的应用就是为了更好地实现设计意图与施工产品的衔接，统筹布置各类管线，使其不但满足设计与规范的技术要求，而且要更好地符合使用功能、经济效益和审美标准。
施工方法及质量保证措施
2、 （1）设计底图绘制
每绘制一层综合管线图纸时，首先就要绘制出本层的建筑底图及找到相应结构图纸。这项工作由项目深化设计工程师与设计、土建、业主沟通协调后设计完成，在确定图纸无误的情况下，发放给相应的深化设计人员，准备开始进行深化设计工作。
（2）绘制图纸原则
在清楚地了解建筑、结构、装饰标高的情况下，充分利用建筑空间，合理布置设备及管线，不同专业管线间距离，必须满足设计及施工规范要求，同时考虑设备、管线的施工操作空间及运行、检修空间。
一般风管标注的是风管顶面标高，空调水管为管底标高，空调风管、水管所表示的均是不含保温层的标高，消防和给排水管标高表示的是管中心标高，电缆桥架标注的是下底相对该层地面的标高。设备专业地下部分采用绝对标高，地上部分是以各层地面为参考点的相对标高，而电气专业全部以本楼层地面为参考点，标注的是相对楼层地面的桥架下底标高。
为了进行管线综合，须统一标注。首先电气和设备专业的做法统一，和设备专业一样，地下采用绝对标高，地上采用相对标高。考虑水管的外径尺寸、风管的厚度、桥架的高度、风管和空调水管保温层的厚度，将一点式标注改为两点式，即空间占位的上顶和下底标高。只有这样才便于比较，便于绘制管线综合图。???
各专业修改、优化本专业图纸时，对原图中的管线示意走向及尺寸明确出来，在符合规范及原设计意图的前提下，从便于施工及实际操作等方面出发对图纸进行合理化的修改，并形成修改记录，技术负责人对各专业管线的制图颜色标准提出要求，便于区分。?
在绘制综合平面图前与查看施工现场的具体状况依照“临时管线让永久性管线，小管线让大管线，有压管线让无压管线，非主要管线让主要管线，可弯曲管线让不可弯曲管线，技术要求低的管线让技术要求高的管线”的原则确定标高及平面位置。各机电安装专业图纸和建筑结构图纸梁、板、柱尺寸核对，无论何种管线均不得撞梁、穿梁，否则，则调整管线标高，使之在建筑结构允许的空间内进行。
（3）图纸叠加及平面图纸布置
在专业图纸审批合格后方可进行综合管线图纸设计，深化设计成员将各确认后的机电专业电子版图纸综合叠加到同一张图纸上，按专业线型库将各专业的管线分不同的图层、不同的颜色，方便后期控制与辨识。然后进行剖面图纸绘制，确认剖面图纸没有问题时，便可进行综合管线平面图纸的修改工作，这时，需要关掉不需要的图层，仅留某一专业图层按剖面图纸中位置进行平面专业图纸绘制，绘制好后关掉修改好的图层，打开另一专业图层进行修改，直至修改完成为止。
（4）绘制剖面图
在机电专业图纸叠加完成后就可进行剖面图纸绘制工作，首先，在叠加图纸上找到一处管线最密集、结构最复杂的地方进行试探性剖面图绘制，绘制的过程中需要结合下一段和上一段管线的走向，综合评定后绘制此段管线的剖面图纸。当此处管线排布合理、没有问题时，便可进行下一段管线的剖面图纸绘制，如果发现问题无法通行时，这时需要对上一段剖面图纸进行修改，直至所有的剖面图纸没有问题为止。
（5）综合平面图会审
由业主、设计院、监理单位、土建、安装、装修单位的代表共同参加，针对综合平面图再一次发现、解决问题的过程，以图纸会议审定的形式进行。这一会议除了再次对综合平面图可行性和问题做了讨论和研究，还是对综合平面图，以及深化设计成果的一个认可的重要过程。
（6）绘制节点详图，出图
结合图纸会审意见逐一修正后，编制深化设计说明，选定管线密集，施工难度较大的部位，绘制节点三维视图，形成齐备的整套可供施工的深化设计图纸及变更、调整记录。为下一步施工阶段做好了准备工作。
（7）制定施工顺序
综合管线绘制及审核完成后，组织各相关专业分包进行图纸交底，根据图纸上的标高要求，以及综合管线的排布要求，制定交叉部位的施工先后顺序，以及施工部位的相互配合的重点、要点，难点、进行详细分析，确定解决方案：
根据综合管线布置图以及现场满足的施工条件、业主的总控计划要求制定详细的施工进度计划：列明工程量、劳动力、机械、材料、完成时间，上一步工序与下一步工序的交接时间，交接签字手续，形成一套完整的闭合的施工顺序系统，做到谁影响谁负责的制度。
根据图纸布置确定施工顺序，在水平方向不相互影响的部位可以做到水平同时施工，在交叉部位施工时，制度谁在布置图纸最上方，谁先施工的原则，完成上一步工序后才能开始下一步工序的原则，一般桥架在最上方，预留足够的空间可以做到翻弯，然后是风管施工，有压力管道让无压管道先行施工。
制定重点、难点部位实行相关专业技术人员与深化设计人员现场解决制度，当发生争议时候，最终由设计院及业主协调裁决。
利用BIM技术对现场综合管线进行优化示例：

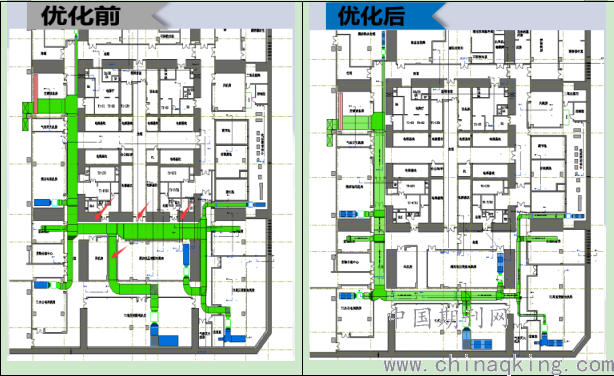

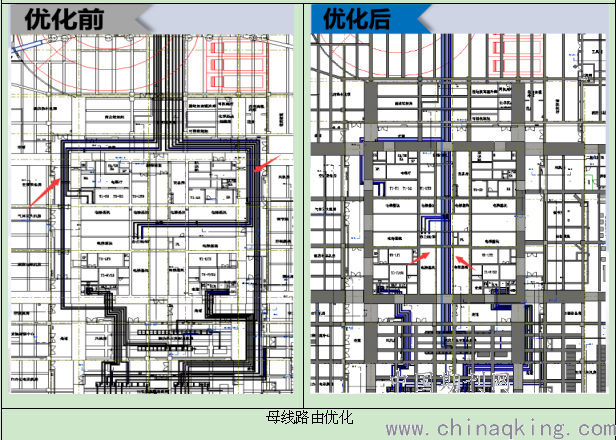

综合管线优化实例
.png)
.png)
.png)

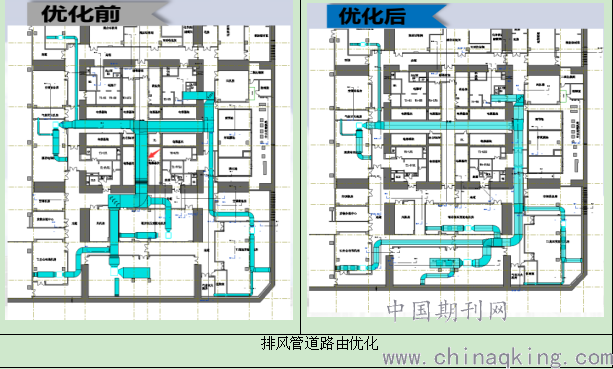

排风管道路由优化
3、结束语
4、 本工程应用管线综合布置技术，对照现场土建、机电各专业及装修施工进行综合布置、提前策划，在施工技术上、管理水平上得到了提升，有效地指导了施工操作，提高了工效，合理利用了空间，提高了工程观感质量，节约了工程材料，同时缩短了施工工期，最大限度的减少了交叉作业，避免了返工、窝工现象，安装质量得到了业主、监理及参观各单位业主的一致好评，取得了较好的经济效益。
参考文献
【1】何建影，管线综合布置技术的应用，城市建设研究，2015
【2】梁友明，智能建筑工程中管线综合设计与施工探究，电子世界，2017
【3】卢光松，机电管线综合布置技术的应用，山东工业技术，2014
作者简介:
刘自强，男，1992年出生，助理工程师，中建二局第一建筑工程有限公司项目技术副总工，深圳市罗湖区经二路3号，
许景达，男，1986年出生，中级工程师，中建二局第一建筑工程有限公司项目技术总工，深圳市罗湖区经二路3号
论文作者:刘自强,许景达
论文发表刊物:《建筑学研究前沿》2019年20期
论文发表时间:2020/1/9
