可见光通信室内信道建模及性能优化研究论文_钟煜

广州市汇源通信建设监理有限公司 广东广州 510620

摘要:随着人们的生活质量逐渐提升,传统的无线通信技术难以满足人们的需求。通信用户的增加,使得现有的射频无线接入技术显现出疲态,传统的无线频带已经被各种新兴的无线技术瓜分殆尽。其中可见光通信技术是在新兴绿光源发光二极管迅速发展的基础上,对传统的无线通信技术的各项短板进行补救。基于此,在本文中对可将光通信室内信道进行建模,并分析其性能优化。

关键词:可见光通信;室内信道建模;性能优化;研究

前言:目前,可见光通信还存在着一些关键问题有待于解决,包括通信技术受限于LED调制带宽,不能实现超高的频率速率传输。在室内可见光信道建模方面缺乏针对性且基础性的研究。室内可见光信号的分布途径不能被及时改善等。这些问题的存在严重的制约着可见光通信技术的研究,所以本文立足于可见光通信室内信道建模,提出具有适应性的动态优化方案。

1可见光通信室内信道建模

1.1基本模型

在最为基本的可见光通信系统中,光信号并不是凭空产生,而是由LED发射所需要的光信号。光信号在自由空间内传播时,被接收器接收到光信号,在该环节中需要光电探测器的帮助。接收器的功能有很多,一方面接收系统所需要的光信号,另一方面能够将杂散光有效的收集起来。杂散光的存在将会导致通信系统中的信号表现变弱,杂散光也被称为光噪声。同时光滤波器也能够有效的降低光噪声所带来的负面影响[1]。在可见光通信系统中,为了提升信号的增益,需要采用光集中器作为接收信号增益的设备。基本的信道模型表达式为:

在上式中,Y(t)——接收信号电流;——光信号检测器响应率;X(t)——发送的光脉冲;h(t)——冲击响应;N(t)——加性高斯白噪声;——卷积;可见光通信基本系统框图如下:

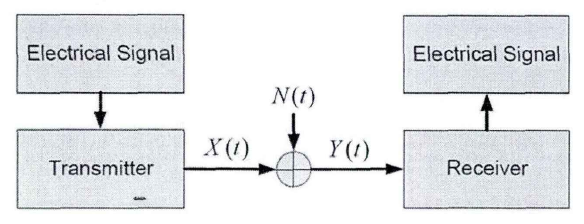

图一可见光通信基本系统框图

1.1.1对点直线链路

在可见光通信系统中,光信号的接受与发射之间存在着两种接收形式,其中对点直线链路的信号拓扑形式比较好理解。信号的接收器与接收器之间的呈直线,二者之间不存在信号障碍,收发器之间能够通过一束很窄的光束进行通信。在这样的通信模式下,要求收发器自身需要具有较好的定向性,同时该种链路配置能够降低环境杂散光对于接收器的实际干扰,信号衰减的程度比较低。但是直线型的信号传输下,该种点对链路对于阴影效应比较敏感[2]。

1.1.2漫射链路

漫射链路的信号线路设置与频射相似,在该种线路配置环节中,信号并不是通过一束光束照射出来,而是通过一个宽的立体角向四周辐射。在该种可见光通信技术下,设备配置具有一定的移动性。并且该种设备自身不存在着多径衰落的问题,能够特定的空间内实现光信号的空间立体化的收集。

1.2信道描述

在对室内可见光通信系统进行研究环节中,将一定数量的LED布置于天花板上,对VLC提供无线覆盖的区域进行可见光照射,在特定区域内所照射的平面应该达到一定的亮度,在此基础上要想提升数据传输的速率,需要具有充足的光功率。从可见光通信系统中的接收脉冲响应的描述角度进行分析,传统的室内光信道包含多径传输影响下的波形畸变、误码率分析,与信道自身的脉冲的响应表现有关。可见光室内信道与传统的无线室内通信脉冲响应相似,在脉冲响应下,也会产生一定的波形畸变和误码率。在可见光通信系统中,对光信号实现调制,主要他通过调制、调解技术实现强制性的调制,以及实现直接性的检测。在室内场景中,信道中的发射器、接收器以及任何可以被移动的物体在系统中的比特率都比较缓慢,不可能会发生多径衰变的情况[3]。

在任何的线性是不变系统中,其基础的特征能够通过自身的冲击响应h(t)来表征。Si——给定的发射源端特征;Rj——接收端特征;E——环境特征条件;

;可见光通信系统中,发射器、接收器和反射器之间的几何关系图如下:

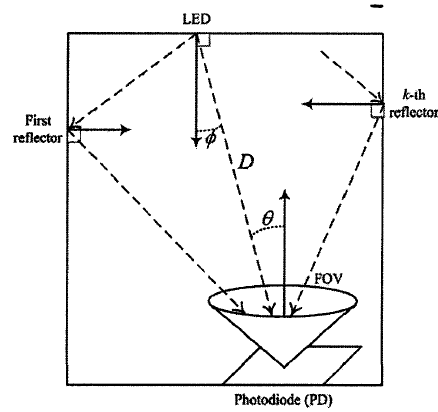

图二发射器、接收器和反射器之间的几何关系图

2可见光通信室内信道性能优化

2.1信号分布优化

伴随着多种可见光通信技术成果逐渐被研发,优化可见光通信室内信道系统,首先需要克服多径传播信道环节所可能出现的种种限制。由于多径信号衰败的存在导致可见光系统中的信号分布严重失衡,在室内环境下,不能保障每一个位置能够获得统一性的通信表现。目前的可见光通信室内信道对于房间的尺寸、环境表面的反射特性等依赖性极高,光源的移动终端发生变化时,其信号接收可能会发生差异性变化。对可见光信号分布进行优化,在智能技术的基础上,引入遗传算法和改进算法,对多个接入点的位置进行调整与优化,保障室内射频无线实现覆盖[4]。

假设室内所有的LED灯所发相同信号的波形,他们的幅度由独立比例因子进行缩放,为给定的接收端所接收到的信号进行重写,得到光信号与射频之间的光因子。LED照明灯与优化因子对应关系示意图如下:

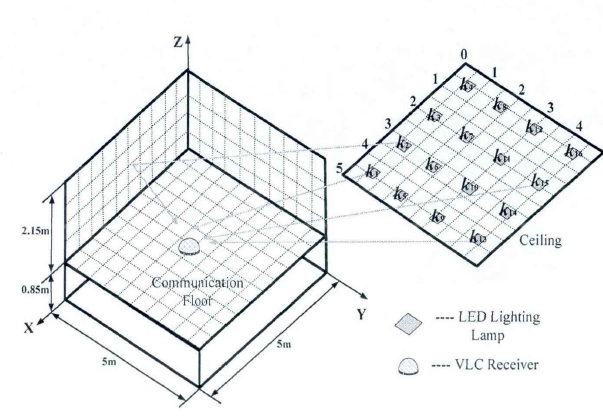

图三LED照明灯与优化因子对应关系示意图

2.2信噪比优化

在可见光通信室内信道内,存在着很多位置的可见光发射器,这些发射器与光信号接收器位置之间存在着一致性的信噪比。信噪比的存在能够在很大程度上保障了通信表现特性,能够有效的对可见光通信进行优化。在现有的可见光他通信信道中,依靠算法性能进行信噪比的优化。首先,在该算法中,采用轮盘赌选择算子和两点交叉的算法,将基于算法的测试应用于空房间配置环节中,设定相应的天花板、墙壁、地板的反射指数,反射指数分别为0.8、0.5、0.2。在特定的空间内部均匀的分布着625个接收器,设定其物理面积为1立方厘米。那么在实际的传输系统中,键控调制方式需要采用启闭的方式,借助LED实现调制信号的管理,在接收器中能够接纳延时的反射光信号,在PD接收到的光信号中将其转换为电信号[5]。

结论:综上所述,在本文中对可见光通信室内信道建模进行介绍,分析其信道优化途径。在可见光通信系统中,通过调制、调解技术实现强制性的调制,实现直接性的检测,可能会发生多径衰变的情况。由于,多径信号衰败的存在导致可见光系统中的信号分布严重失衡,因此需要对可见光通信系统进行优化。优化的方式有信号分布优化和信噪比优化。

参考文献:

[1]丁举鹏.可见光通信室内信道建模及性能优化[D].北京邮电大学,2013.

[2]杨欣华.可见光通信系统建模与实验研究[D].吉林大学,2015.

[3]宫树月.室内可见光通信信道特性的研究[D].北京邮电大学,2015.

[4]丁颖睿.室内可见光MIMO通信技术研究[D].北京邮电大学,2015.

[5]李昂.可见光通信系统设计实现与实验研究[D].北京邮电大学,2014

论文作者:钟煜

论文发表刊物:《基层建设》2016年18期

论文发表时间:2016/11/22
