关键词：采煤机；拆除；技术
随着采煤机械化水平的不断提高，综采设备在煤矿生产中得到了广泛应用，因此，安装、拆除工作任务日显繁重。如何实现综采工催面设备安全快速拆除，提高工作的效率，实现安全施工，这一问题得到了煤矿系统的广泛重视。近年来，淮南煤矿在拆除方面不断实践革新，总结出了一套切合生产实际的操作方法，使得拆除工作环境得到了很大的改善，不但提高了综采工作面采煤机的拆除效率，同时施工安全得到了较大保障。
1采煤机拆除顺序
.png)

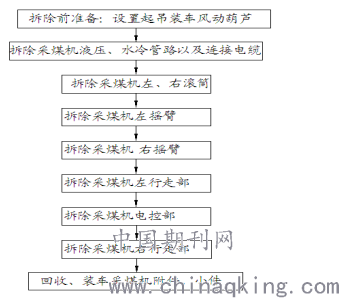

图1 采煤机拆除施工顺序图
2 采煤机解体
2.1 准备工作
采煤机上方使用5t葫芦（滚筒使用1台5t葫芦，摇臂和行走部使用2台5t葫芦）或使用直径不小于Φ21.5mm钢丝绳或Φ18锚链将煤机部件留在支架顶梁上，主机架下方打两木垛确保与底板接实。
2.2 、煤机滚筒解体
先将滚筒盖板螺拴解除（留2颗螺丝卸松后不拆除），使用一台3t葫芦通过Φ18×64mm锚链拴挂在滚筒端盖两颗螺丝上，将滚筒端盖留在支架前梁上，防止端盖解体后滚动伤人。将滚筒盖板螺拴全部解除后拆除滚筒盖板。在滚筒正上方使用2台5t葫芦将滚筒留在顶梁上，解掉连接螺拴，再使用1台5t葫芦挂在滚筒正前方专用起吊点上，5t葫芦紧链，滚筒上方的2台5t葫芦配合松链，将滚筒与摇臂脱开。滚筒与摇臂脱开以后，2台5t葫芦配合松链将其平放在底板上，再用1台5t葫芦（锚链或不小于Φ21.5钢丝绳）留绳在支架顶梁上，确保放置稳固。
必要时，在煤壁侧挂手拉葫芦配合拆滚筒，也可使用单体配合解体。具体方法是：使用生根在滚筒上方专用起吊点上的2台5t葫芦提前将滚筒留住，再使用单体生根在刮板机或支架不易滑动的合适位置上，单体根部用8#铁丝或专用保险绳与支架或刮板机相应部件绑扎好，单体顶盖抵住滚筒并用铁丝或专用保险绳与滚筒绑扎好。人员躲到安全位置后，单体远控供液将滚筒缓慢抵出，然后2台5t留绳葫芦缓慢松链将滚筒缓慢放平落在底板上。最后用1台5t葫芦（锚链或不小于Φ21.5钢丝绳）留绳在支架顶梁上，确保放置稳固。
2.3 摇臂解体
首先拆除摇臂销轴，两人配合操作将拉锤锤杆连接在销轴上，并在拉锤后端连接处使用棕绳将拉锤留在支架或煤机大件上，留绳留出100mm以上余量，防止销轴突然弹出后连同拉锤碰伤施工人员，多人配合将销轴拔出。使用拉锤解销轴时，可以通过调节煤机上方5t葫芦使煤机销轴松动。若使用拔销器拆除采煤机销轴，将拔销器与销轴连接牢固，人员躲开销轴正对方向，撤到安全位置后，方可打手压泵施工。
销轴拆除后4台5t葫芦配合将摇臂与行走部脱开，松葫芦将摇臂落地放置平稳后，使用Φ18锚链或绳径不小于Φ21.5mm钢丝绳或1台5t葫芦将摇臂留绳在支架顶梁上，确认稳固后方可松链将葫芦摘除。
2.4 行走部解体
提前拆除左行走部链轮箱前方刮板机溜槽的一节齿条。使用专用工具逐个拆除电控箱与左行走部连接螺拴，待电控箱与左行走部连接螺拴拆除后，打开采煤机的液压抱闸，使用2台5t葫芦配合将电控箱与左行走部解开。按照相同的方法解体右行走部，并将其与电控部脱开。根据现场情况也可以使用8#、9#或10#绞车将行走部与电控箱脱开。
3采煤机装车
3.1 准备工作
采煤机滚筒使用1台5t葫芦配合1台10t风动葫芦装车，摇臂采用1至2台5t葫芦配合2台10t风动葫芦装车。具体方法是：将所需装车的采煤机滚筒、摇臂使用8#（或9#）绞车拖移至风动葫芦装车点处，使用手拉葫芦配合风动葫芦分别将解体的采煤机滚筒、摇臂分别起吊到轨道上方，将空平车运已吊起煤机大件的正下方，将车辆用Φ18×64mm锚链锁在轨道上。然后松葫芦链将已吊起的采煤机部件缓缓放至平车上，使用Φ18mm锚链进行捆绑。
根据现场情况，若滚筒、摇臂使用绞车向风动葫芦装车点拖移难度大，就在原地使用手拉葫芦装车。采煤机滚筒使用两台5t葫芦装车，摇臂采用4台5t葫芦装车。具体方法是：使用手拉葫芦分别将解体的采煤机滚筒、摇臂分别起吊到轨道上方，使用工作面绞车将空平车打运已吊起煤机大件的正下方，观察人员打点停车，绞车司机将绞车闸紧，将车辆用Φ18×64mm锚链锁在轨道上。然后松葫芦链将煤机大件缓缓放至平车上，使用Φ18×64mm锚链进行捆绑。
3.2 行走部装车
使用绞车将采煤机行走部拖运至装车点处装车。具体方法是：用2台风动葫芦配合2台5t手拉葫芦将行走部起吊至合适高度。将空平车运至已吊起行走部的正下方，到位后将车辆用Φ18×64mm锚链锁在轨道上。然后松葫芦链将行走部缓缓放至平车上，使用Φ18×64mm锚链进行捆绑，捆绑牢固后使用打运系统绞车将其打走。若行走部使用绞车向装车点拖移难度大，就在原地使用4台5t葫芦将行走部装车。
如果煤机行走部需翻身时，具体方法是：使用2台5t葫芦通过锚链拴挂在行走部一侧面合适位置，另一台1台5t葫芦也通过锚链拴挂在行走部上端作为留绳，3台葫芦紧链配合将行走部缓慢拖运至轨道旁边。3台5t葫芦其中2台拉，1台留，将行走部缓慢竖起放置在底板上。用上述装车方法将行走部装车捆绑牢固后用系统绞车将其打走。
3.3 电控部装车
电控部采用风动葫芦装车，方法同行走部。
4 安全技术要求
煤机大件起吊时必须拴挂牢固，葫芦可生根在专用锚索、支架顶梁及其他牢固处，滚筒起吊时葫芦可挂在滚筒起吊环处或使用Φ18×64mm锚链（或使用?21.5mm钢丝绳配合两个同规格绳卡）绕过截齿孔与葫芦钩头链接，行走部和摇臂起吊可使用Φ18×64mm锚链绕过销孔与葫芦钩头链接，严禁在摇臂、行走部未稳定时加垫木料，倾倒范围严禁有人，电控部起吊时葫芦可挂在专用起吊环处或Φ18×64mm锚链绕过销孔等牢固处与葫芦钩头固定。
使用液压拔销器拆除煤机销轴时，液压拔销器要提前用棕绳或链条在支架顶梁上留好，拆除时销轴正对方向严禁站人。使用手压泵给打液压螺母或拔销器供液要提前检查好管路连接情况，操作时时不得超过额定压力。
使用葫芦翻转行走部时，葫芦链条要足够长，人员站在行走部两端操作葫芦，在翻转过程中始终有至少两台葫芦留绳，以防止造成大件脱钩伤人和设备偏重倾倒伤人。
5 结束语
如何才能在保证安全地前提下，确保综采面采煤机能顺利、高效地拆除，始终是困扰煤矿安全生产的难题，其实，只要前期准备工作做到位，拆除方案符合要求，人员分工安排合理，现场指挥人员能进行正确地指挥和技术指导，尤有在确保各种安全设施、设备及顶板支护等符合煤矿三大规程要求的前提下，就可以保障综采面安全、顺利、高效地拆除和打运。?
论文作者:李小锋
论文发表刊物:《科学与技术》2019年第16期
论文发表时间:2020/1/2
