摘要：10kV配电是电力系统中极其重要的组成部分，在人们的生产生活中也发挥着关键的作用，因此，10kV配电室的电气安装和质量控制环节都需进行着重把控，它可以确保电能，高质量、安全、可靠的输送到用户端，逐步满足人们的生产生活需要，基于此，笔者针对10kV变配电室的电气安装及质量控制进行了分析。
关键词：10kV变配电室；电气安装；质量控制
电力在人们的生产生活中担任着不可或缺的角色，其中的10kV变配电室是配送电能的关键设备之一，它在电力系统的运作中起到举足轻重的作用，所以，对配电室的电气安装以及质量控制进行探究，就显得尤为重要，还会相应的提高电力输送的效率，保证配电质量。
一、对于10kV变配电室的电气安装分析
10kV变配电室可以将电网所传输的10kV电压转换为0.4kV的低电压，由此可见，变配电室承担着电压变换以及分配的角色，它是连接用电端和电网的有效桥梁，同时具有电压分配、保护以及计量等功能，值得一提的是，10kV变配电室的运作中将会涉及到诸多的基本设备，比如，断路器、配电柜、继电保护设备以及变压器母线等等，笔者针对这些基本设备的安装方式进行了相应的分析，以下为安装过程的注意事项。
（一）对于区域电力变压器的分析
电力变压器的择选过程中，应全方面的考虑，比如，从降低造价电力负荷以及经济运作等层面，电力变压器的种类主要可以分为两种，分别为：油浸式变压器和干式变压器，干式变压器一般由浸渍适合树脂式两大类所构成，而油浸式变压器中，S11系列产品可以优化其使用结构，最大程度的降低其空载耗损，油浸式变压器的防火性能较佳，常被应用到高层建筑以及水电站建筑物之内，但是其重量较大、外形较大，运输过程将会体现出一定的不便性。树脂式的应用体现出了良好的设计理念，具有防火防爆等功能，外形较小巧，这一变压器的应用已趋于普遍，一般情况下，首选区域变压器种类一般都为S11和S9等低耗损变压器，在极其恶劣的环境下，则要优先考虑BS9和BS7这两种变压器类型，它们的应用体现出了一定的防尘性能和防腐蚀性能，如果在对消防要求极高的机场以及地铁等区域，那么就要择选SCB以及SC等干式电力变压器[1]。
（二）对于配电柜的分析

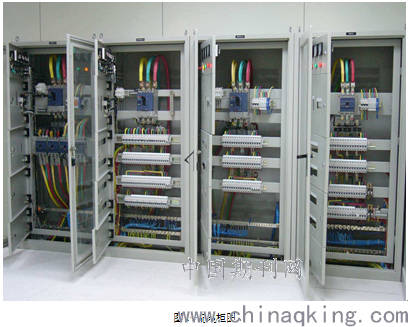

配电柜是10kV变配电室的关键设备之一，对配电柜进行分类，可将其分为固定式配电柜和移开式配电柜两类，其中的固定式配电柜，指的就是要将全部的电器元件固定在柜内的某一个位置，其本身结构较简单，但是存在着防护等级不足等缺点，以下为配电柜图解，见下图1[2]。
（三）对于继电保护设备的分析
继电保护典型的保护方式有两种，分别是微机室和电磁式，电磁式继电保护方式的应用具有高性能和低造价特征，电池是继电保护设备是传统时期的常用保护措施，它的应用劣势也逐渐的凸显出来，而微机式继电保护装置的应用，可以借助软件平台的作用，对保护变配电室进行实时监控，这样就可以相应的减少占地面积，微机式继电保护设备可谓是继变配电室继电保护设备的首选设备类型[3]。
（四）对于断路器的式分析
断路器是变配电系统运作中的核心设备，可以起到控制和保护变配电系统的作用，促使其可以实现高效的、安全的运作，现阶段，因为灭弧介质的差异性，断路器可以分为以下几类，分别是压缩空气断路器、真空断路器、油断路器以及SF6断路器这几类，而其中的油断路器又可以分为多油断路器和少油断路器这两个种类，多油断路器本身的结构较为简洁，使用性能较佳，但同时也存在着一些应用弊端，比如，运输不便、提醒过于冗余以及危险性高等，而少油断路器的应用结构亦较为简洁，性价比高、后期维修工作较为简单，这一断路器类型的应用远高于多油断路器的应用[4]。
SF6断路器的应用具有较强的开断性能，体现出噪音小、威胁性小以机电磨损弱等特征，这些典型的使用特色已被多数技术人员所认同，并对其加以广泛应用。
真空断路器的应用过程中体现出体积小、维修手段简单、高真空、重量轻以及操作性能较佳等特征。
压缩空气断路器一般是将灭弧介质和绝缘介质压缩为压缩空气，这一过程中动作较快，开断性能强以及开断时间短等应用优势，这一断路器种类虽说早期的一段时间内被推崇，但是，随着时间的推移，SF6断路器以压倒性的优势拔得头筹，有取代压缩空气断路器的趋势。
（五）对于电力电缆的分析
电力电缆的作用就是要传输高压强电流、大电流，它可谓是电流传输的重要载体，并作用于配电、变电、发电以及供电环节，从电压等级层面进行分析，可以将电力电缆主要分为特高压、超高压、高压、中压以及低压几类，从绝缘材料层面进行分析，可以将电力电缆分为以下积累，其中有塑料绝缘、交联聚乙烯绝缘、浸纸绝缘以塑胶绝缘等几类，值得一提的是，交联聚乙烯绝是其中性能较佳的、首选的、应用较普遍的电力电缆类型。
二、对于10kV变配电室的质量控制方式分析
在落实电气安装工作之前，首先就要做好施工前的准备工作，对工期时间予以明确，检测机械设备和施工材料的质量，简而言之，设备间的屋顶和墙体都应当进行质量把控，这些区域都应当符合施工设备间的设计需要，确保其质量、强度以及房屋面积等都应以建设目标为准，如若房体出现渗漏或裂缝等问题，则均属于不达标问题，设备间的墙体和屋顶需进行粉刷，保证地面的平整度，使地面标高可以符合相关的技术标准，对有关设备进行预埋简单的处理，留出预留孔，确保门窗的牢固性[5]。
在此过程中，需要安装的机械设备以及施工材料等，均应当借助第三方机构之手，对其进行清点和检查，不仅要保证施工材料的应用质量，同时还要确保数量的精准性，使电气设备的参数、型号以及尺寸都能满足设计图纸的需要。
结束语：
综上所述，10kV变配电室在电力系统中发挥了巨大的作用，可将10kV电压转化为0.4kV的低电压，充当着电能分配和电压交换的角色，体现出电能分配、输电保护和电能计量等性能优势，所以，若想确保10kV变配电室的运作更为可靠和安全，就要从设备的安装环节着手，做好质量控制措施，为整体的电力系统的运作安全性和的可靠性提供保障。
参考文献：
[1] 李宇.10kV变配电室高低压开关及电气设备选择[J].城市建设理论研究（电子版），2013，58（24）.
[2] 许家旺.探究10kV变配电室高低压开关及电气设备选择[J].科技创新导报，2014，68（17）：65-65.
[3] 谢洪生，汤金娜.10kV变配电室的电气设备安装及质量控制[J].商品与质量，2016，98（12）：269.
[4] 夏谦松.浅谈10kV变配电室高低压开关及电气设备选择的注意事项[J].城市建设理论研究（电子版），2012，48（35）.
[5] 刘景辉.10kV 变配电室高低压开关与电气设备选择分析[J].建筑工程技术与设计，2016，47（20）：2776-2776.
论文作者:黄家伟
论文发表刊物:《基层建设》2017年第16期
论文发表时间:2017/10/16
标签：断路器论文; 配电室论文; 设备论文; 质量控制论文; 性能论文; 变压器论文; 电气论文; 《基层建设》2017年第16期论文;
