（国网福建惠安县供电有限公司 福建泉州 362100）
摘要：变频空调技术作为一项新技术在制冷与空调领域的应用越来越深入，已经成为该领域的核心技术。变频空调器的故障维修正是制冷与空调技术发展中的重要组成部分。维修过程中，要努力探索经验性的维修方法，总结故障检修之规律。空调维修、清洗是空调保养的主要关键，有利于提高制冷效果、缩短降温时间、空调节能、延长空调机使用寿命，是合理使用空调，加强规范管理的重要组成部分。以前空调用户对空调机维护、清洗重视不够，现在应当加强这一领域工作，促进空调行业发展。
关键词：变频空调；维修；保养
一、变频空调电控基本原理
（一）变频电控基本原理
变频空调与定频空调相比，更加节能环保，并集静噪于一体，符合现代人的生活理念。变频空调系统与定频空调系统相比，其室内外电控通信更为高效便捷，系统构造也趋于复杂，其电控重点主要分布于室外电控部分。
（二）变频模块与压缩机关系
在直流电和交流电的相互转换过程中，系统主要借助变频模块来完成这一过程。作为一种新型智能化功率模块，变频模块实现了高效便捷的电路设计组装。

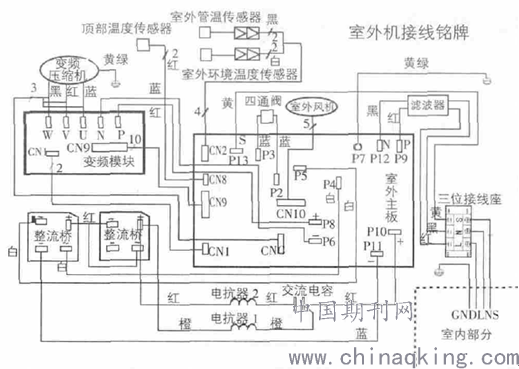

整机电路原理图如图1所示。
.png)
图1整机电路原理图
变频空调通过变频模块进一步处理电源频率，并根据其实际需要调整具体频率，进而影响压缩机转速，从而实现了对空调系统排气量的有效控制，达到变频节能的效果。
二、海信KFR变频空调故障检测与维修
（一）变频空调E1室内外通讯保护故障
案例1:产品型号:海信KFR-35GW/BP3DNIY-C
故障现象:室外直流风扇电机绕组短路引起外机SV通讯芯片工作电压下拉，造成E1室内外机通讯保护，空调无法启动运行。
代码故障显示:直流变频分体室内机显示El。
故障可能范围:室内电控、室内电机、室内外连接线组、室外电控、室外直流电机、电抗器、整流桥。
故障处理的思路及步骤:
步骤一:使用电压表测定插座交流电压，并观察其线路是否正常，有无线路松动和老化松动等问题。同时，还要观察和检验线路的零线和火线是否处于正常位置，若显示正常，则可排除因线路连接不当而造成E1保护的可能性。
步骤二:将变频机接通电源后，待其连续工作2分钟之后，进行电压测量，若室内电源连接无故障，线路电压值均处于正常范围，则可以排除室内机发生故障的可能。测量室外机电压，并观察其运行情况有无异常，若其电压值过大或过小，并出现较大幅度的波动，则说明空调机的内机发生故障。
步骤三:观察外机灯板是否亮，并测定其芯片通讯时，系统的电压值是否显示正常，若观察指示灯出现微暗以及频繁闪烁等情况，且稳压芯片持续发热，则说明系统电路出现电源负载短路。此时，应及时拔除室外机所有负载，进一步确定故障点位置。若将室外机的直流风扇电机拔除后，其SV芯片恢复正常值，则说明故障位置在室外机直流风扇电机上，故障原因可能为系统电源短路和电压异常，导致室外电脑板出现故障，内外机通讯联系遭到破坏，影响正常通信。
处理措施:更换外机直流风扇电机，空调运行正常。
（二）变频空调PO室外机模块保护故障
案例2:产品型号:海信KFR-51 LW/BP2DY-E
故障现象:变频模块U,V,W输出端击穿造成整机出现PO模块保护，开机后无法正常制热，内机显示正常，外机运作转失灵。
代码故障显示:整机出现PO模块保护。
故障可能范围:室外电控、压缩机、连接线组、变频模块。
故障处理的思路及步骤:
步骤一:开机后，观察室内机的电源电压输出情况，若直流脉冲电压正常，则判定故障产生部位在室外机。
步骤二:将变频机外壳打开，若指示灯显示正常，但压缩机和风机无法正常工作，可进一步测定电压，若有直流电输出，则说明外电路板电路系统无故障。
步骤三:切断总电源，在所有指示灯不亮的情况下进行漏电短路试验，判断压缩机是否正常。
步骤四:采用万用表测量个电控板上的电阻值，若其均处于正常范围，即300KΩ-800KΩ之间，且阻值波动较小，则说明电控板位置没有出现故障。
步骤五:分别测量各模块间与正极之间的电阻值，并使用万用表的黑、红表笔分别连接正负两极，测定其阻值是否处于正常范围，若阻值为0，则说明整机出现PO模块保护，影响了系统的正常使用。
处理措施:更换外电控盒后机器工作正常。
（三）变频空调E9开关门保护
案例3:产品型号:海信KFR-72LW/BP2DY-E
故障现象:光电开关故障造成整机出现E9开关门保护，滑动门失灵，无法自动开启，或开机后滑动门沿轨道不停运动。
代码故障显示:整机出现E9(开关门保护)。
故障可能范围:光电开关组件、室内电控、同步电机、出风框挡光板、连接线组。
故障处理的思路及步骤:一般情况下，变频机通过光电开关组件与导轨位置机构共同控制滑动门，决定其开启或停比的具体位置。当滑动门处于关闭状态时，挡光板会及时遮挡上部红外光，发出信号以确定制动位置。处于开启状态时，则挡住下部红外光，反馈位置信息。
步骤一:若开机后，滑动门沿轨道一直运动，无法停n，则可断定其室内电控板处于正常工作状态，排除变频机短路和开路的可能。

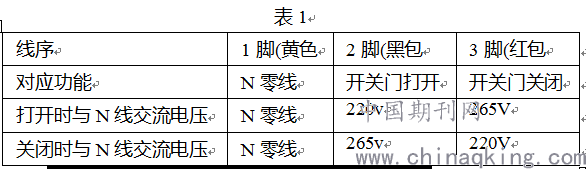

步骤二:切断主控板光电开关，分别检验其各组件是否完好，分别连接其第一脚(红色)与第三脚(综包，第二脚(白色)与第四脚(黄色)，通过模拟正常光电环境下系统的正常运行状态，最终确定故障点的具体位置，见表1。
.png)
处理措施：更换光电开关组件，通电试机正常
三、海信KFR变频空调的维护
（一）变频空调的基本维护
1.变频空调的功率要合适
使用前要对安装场所的面积有所了解，并按1匹机房问面积在15 m2左右为宜。房问面积大，功率也应随之增大:可按房问面积每增加8m2，功率增加0. 5匹计算。功率选择过大造成浪费，过小容易造成机组因长时问运转而影响其使用寿命。可参考说明书计算房问制冷/制热量，以此数据来对照选择其输出功率与之相近的空调。
2.装变频空调房间应密封
若房问保温不好，到处透风会增加空调工作时问，浪费电能，影响使用寿命;而房问封闭保温好，会使变频空调工作在最佳状态，从而发挥最佳效益。
3.温度设定宜选择自动档
温度设定对其正常工作影响很大，过高、过低均会使冷凝压力剧增，造成机组压缩机过载，保护动作无法运转。
4.变频空调不宜频繁开、停
变频空调制冷时不宜频繁改变工作方式，如遇突然停电，应待恢复供电数分钟后再投入运转，以防刚恢复供电时电压不稳造成机组损坏。正常停机后必须问隔3 min以上方可再次启动使用。启动时应先开风扇再开压缩机，压缩机运转正常后，再调整设定温度。
5.变频空调要定期清洁保养
过滤网每半月清洗一次，可用中性洗涤液清冼后再用清水冲净。对风扇要定期检查，每年应更换一次润滑油。使用中如果感觉制冷或制热量明显减少，应先检查清洗过滤网，再检查风扇运转是否正常。
6.变频空调供电电压要稳定
在工作中对电压要求相对较高，过低或不稳时应暂时停比使用，在电压过低或电压不稳条件下运转会造成压缩机运行条件恶化，保护动作无法启动，严重时会损坏压缩机。
7.要定期检查所有紧固件
变频空调在运转中如发现噪音增大，需先对压缩机、风扇所有的紧固螺钉进行检查紧固。如噪音仍未减小，再对风扇轴承进行检查清洗并更换添加润滑油。如轴承已损坏则需请专业人员更换轴承。
8.电源容量要足够大
家用变频空调以单相供电为主。安装变频空调时需先考家用电度表和电气线路容量是否够大，并为空调配置专用电源插座。变频空调功率为1-2匹时应选5-10 A电度表，电线截面应选 6mm2铜线。电度表选择过小，会因过载而烧毁。线路截面偏小会因电源内阻增大，压降增加，而使机组运转不稳，噪音增大。
9.维修时滤波电容要充分放电
变频空调中滤波电容容量大，最大为4700 u F。维修时必须先断开电源静置10 min，用大功率限流电阻对其充分放电后，方可进行维修，以确保人身安全。
10.变频空调出现故障的处理
应先将室内机控制器上的开关置于“试运行”档，此时如能运转且频率保持在 50 Hz稳定不变，可基本排除控制系统故障的可能，应重点检查相关温度传感器。调空器置“试运行”档，此时若空调无法正常运转，则可判定控制系统有故障，应对其进行检查消除故障。
如果空调器出现频率无法升、降与保护动作、停机等故障，首先检查相关温度传感器。大多数传感器都可从电路板上拔下，并从外表观察是否有断裂、脱胶等明显现象，同时通过万用表电阻档((RX100Ω)测其在不同温度下阻值变化是否符合该型号温度传感器的特性，如偏离太大，表明该传感器特性变差，应换用新的。不同型号的温度传感器特性不同。各类温度传感器特性参数可从其说明书或相关资料中查得。
11.变频空调需补充制冷剂时
应将压缩机工作于50Hz状态下，此时可采用改变温度设定的方式来实现;也可将运行方式选择开关置“试运行”档来实现。
（二）变频空调的季节维护
1.夏季空调保养维护
（1）清除通风口的杂物，保证通风正常。观察室外机架有无松动现象，清洁室外通风网罩内有无异物。同时，保持通风口的畅通无阻。
（2）室内、外换热器表面清洗，提高换热器的效率。清理室内换热器时，应小心拿下面板，用柔软的抹布擦洗，使用小毛刷轻轻刷洗完内机的换热器，这样达到清除灰尘和可繁殖病菌的有害积聚物的目的。但是注意由于散热片是很薄的铝质材料，受力后容易变形，因此要小心刷洗。
（3）清洗过滤网上的积灰。在清洗过滤网的时候，首先切断电源，再打开进风栅;取出过滤网，用水或吸尘器清洗过滤网，水温不要超过40度，用热的湿布或中性洗涤剂清洗，然后用干布擦净，同时不能用杀虫剂或其他化学洗涤剂清洗过滤网。
（4）清洗排水部分的污垢和积聚物。排水部分容易沉积污垢，必须定期进行彻底消毒，保证排水通畅、防止细菌繁殖。
（5）检查其他。包括供电线路、插头插板、开关;检查易耗损件，如导风转板、杀菌除湿、光触媒等部件状况，确保空调状况良好无异常。
2.冬季空调保养维护
（1） 用空调罩包裹好室外机，以防止受到大风、风雪和灰尘的污染；
（2） 在试用空调罩前，把空调选择在送风挡开启半天，吹干空调中的冷凝水。因为冬季长时间不使用空调，冷凝水留在机内会滋生细菌；
（3）需要用空调取暖的地方，室温最好设在16度-26度之间，不要过热，制热时刚开机用低风档，半小时后改用中风档；
（4）冬季一定注意不要将温度设定在30度，这会引起空调不停机或频繁启动，对压缩机有较大的损坏，而且耗电量较大；
（5）空调在使用完之后首先要进行大清洗，空调机外罩，空调内网是清洗的重点部位，每年都会积累很多的灰，这些灰不及时清理掉就会成为细菌滋生的温床。空调上只要能拆卸下来的设备都要进行清洗；
（6）天气渐冷，很多人想使用空调制热，那么在重新启用时，要特别注意撤除室外机加盖的防尘罩，查看散热片积灰是否过多，周围有无影响通风的杂物，看风机是否有卡死，以及电源线、配管隔热套有无被老鼠啃咬等现象，如果冷凝器、蒸发器有较多的尘埃附着以致影响交换效果的话，尽量不要自己随意用水冲洗，防止水进入压缩机，最好请专业技术人员进行清洗。
无锡爱荣制冷设备维护有限公司是专业空调维修机构，经过多年的努力已经熟练掌握了各类空调的性能结构原理。包括空调维修、空调加氟、空调安装等业务员，公司技术人员建议如果空调长时间不用，应该请专业的人员进行空调的彻底清洁，保证空调使用的高效健康。
结语
新技术在制冷与空调领域的应用越来越深入，变频空调技术已经成为该领域的核心技术，并将引领制冷与空调技术的发展方向。变频空调器的故障维修正是制冷与空调技术发展中的重要组成部分。维修过程中，首先要对空调器的故障进行判断检查，故障判断是空调器维修的一个重要环节，同样可采用“一看、二摸、三听、四测”的方法来判断发生故障的部位。其次，就是运用空调的变频原理、制冷原理和自动控制原理进行分析，划定故障范围，并逐步缩小故障范围，最终确定产生故障的根本原因。总之，变频空调器的故障维修是传统制冷维修技术与变频空调新技术的结合，是一个不断比较、讨论和反复总结经验教训的过程。
参考文献
[1]蓝维隆. 智能变频空调室外机控制器的研究[D].哈尔滨工业大学,2007.
[2]夏志慧. 变频空调压缩机控制系统的研究[D].哈尔滨工业大学,2007.
[3]蒋家平. 变频空调监测系统的开发与研究[D].吉林大学,2009.
[4]李晓英. 移动式空调变频控制系统研究[D].兰州理工大学,2009.
[5]范丛山,李留根. 国内变频空调技术现况与展望[J]. 泰州职业技术学院学报,2010,05:53-55.
[6]谢丹. 变频空调原理与维修[J]. 才智,2011,16:70.
[7]祝伟,常琳. 飞机地面专用全新风低温送风变频空调的开发与试验[J]. 制冷与空调,2011,06:57-62.
[8]欧阳华明. 美的变频空调电控维修案例探讨[J]. 价值工程,2014,28:65-66.
[9]李卿元. 家用变频空调器控制电路原理与维修技术[J]. 科技风,2015,13:38.
[10]石钰. 基于PLC和变频技术的纺织空调系统的研究与应用[D].苏州大学,2009.
[11]胡诺. 变频多联空调和热回收螺杆式水冷空调在酒店的设计应用[D].华南理工大学,2009.
[12]王铁权. 智能变频空调模糊神经网络控制系统的设计与实现[D].东北大学 ,2009.
[13]陈灏. 变频空调原理与维修一体化教学研究[J]. 学园,2015,26:90-91.
致谢
感谢学院所有老师，在学校这几年离不开他们的帮助，他们用辛勤的汗水，用丰富的学识，用严谨的治学态度，用正直的人格素养，用朴素的生活方式，感染着我，教育着我，从他们身上学到的这些优良品格，将使我受益终身。
真诚感谢我的师兄师姐及同门兄弟姐妹们，在研究生短暂的时光里，他们以自身的严谨好学，勤勉的处事态度影响着我，让我不断自省，不断成长。在我有时候因家里或工作上的一些事物无法及时到学校时，是他们在我最需要的时候给予了我最无私的帮助，给与了我极大的鼓励和支持，真心感谢他们。
由衷地感谢我的母校，在这里学习生活虽然只有短短的两年时间，却让我深刻的感受到了武大作为一所重点高校的优秀特质，在这里所留下的美好记忆将会一路伴我勇敢前行。
最后，衷心地感谢为评阅本论文而付出宝贵时间和辛勤劳动的各位专家和教授！
论文作者:林阳阳
论文发表刊物:《电力设备》2019年第23期
论文发表时间:2020/4/30
