青岛金泽热力有限公司 山东青岛 266000
摘要：近年来，始建于上世纪90年代的供热管网老化严重，频频出现爆管现象，水耗偏高，不但给企业造成极大浪费，而且严重影响到生产稳定运行。为节能降耗，可以通过逐级排查法、测温枪检测法、压力表法、关联排查法、听针判断法、管线定位仪+管线相关仪法等方法，查找漏点，降低水耗，保证管网安全稳定运行。本文对老旧小区的供热管网查漏工作中的工作做法进行了归纳总结，通过以下6种方法协助换热站有效快速地查找漏点，降低生产损耗，保证管网安全稳定运行。
关键词：供热管网；查漏
青岛地区供热自上世纪90年代开始，至今发展已有近20几个年头，随着时间的推移，管网老化严重，经常发生爆管或管网泄漏，影响安全经济运行。特别是浮山后片区，供热设施铺设较早，建设初期施工质量存在一定的问题，特别是一次网的保温补口施工工艺不规范，管道设计安装不合理，经常出现爆管现象。针对老旧管网如何快速查找漏点，降低水耗，保障供热运行，粗浅地谈谈几种查漏方法。
1 逐级排查法
此种方法是最常用的方法。首先判断是那条分支出现漏点。不管热源厂、换热站都存在两条或者几条支线。首先关断其中一支线路的主阀门，再通过读取每段时间水表的数字，判断是那条线路出现漏点（前提是必须保证主阀门的严密性），进而从大的方向确定是那一条支线存在漏点。判断出支线后，再逐级关断支线阀门、组团阀门等，分时段抄水表数、观察补水泵启停时间等办法，确定漏点在那一道阀门的前后，进而确定具体位置。而对于二次管网，则可以直接关断支线井阀门、组团井阀门等，再通过分时段抄水表数或者观察补水泵启停时间的办法，进一步缩小范围，确定楼座，再找到具体的单元。
2 测温枪检测法
使用测温枪检测水温及地面温度。一条管线出现漏点，特别是一次管网。很难在短时间内查找出，大部分漏点是在长时间渗漏以后，通过地面渗水或者冒气才发现，此时沿线的雨水井、污水井、电信井等都会出现冒气现象。但如何准确判断漏点的位置？可以通过测温枪检测地面温度。若是一次管网出现泄漏，可以使用测温枪沿着管线的走向逐段逐段地进行检测地面温度，找到地面温度的最高值，也就确定了漏点的具体位置。
3 压力表法
此种方法适于判断漏点处于阀门前还是阀门后。很多情况下，通过听针能听出阀门两侧有声音，但无法准确判断漏点是在阀门的前与后。则可以关断阀门，打上压力表。若是漏点在阀门后，压力表的读数出现波动，并不断变小，可断定漏点存在阀门之后。反之，该漏点在阀门之前。通过压力表法也可判断阀门的严密性，即通过阀门后的泄水阀泄掉一部分水，压力表的压力读数无变化，则说明该阀门能关严密。
4 关联排查法
此种方法适用于查漏前期工作。全面排查供热管网周边的雨水井、污水井、电信井等井内有无存水、水流大小、水的浑浊度等，观察沿线的地面有无潮湿、存水等现象。若出现漏点，水会渗漏到周边的雨水井或者污水井内。查看井内是否有大量的清水淌过，通过红外线测温枪判断水的温度，或者根据水流的大小、浑浊度判断是否是供热管网的水渗漏到污水、雨水井室内的，再依次寻找水的源头，由此断定漏点的位置。同时，若是周边地面干燥，而唯独一处地面潮湿，此位置有可能是漏点的位置。
5 听针判断法
听针是最便捷，也是最快速的测漏工具。将听针直接插在在阀门或者管道上听声音。通过声音，判断是漏水声音，还是阀门过水声音，或者阀门截流声。每种声音都是有区分的。大部分漏水的声音都是“哧哧”的声音，若是过水声音，你会听到“哗啦哗啦”的声音，若是截流声，则会发出“吱吱”的响声。若是一次管网漏点较大，可以在夜深人静时，沿着管线，将听针直接放在地面上逐段听声音，以判断漏点位置。

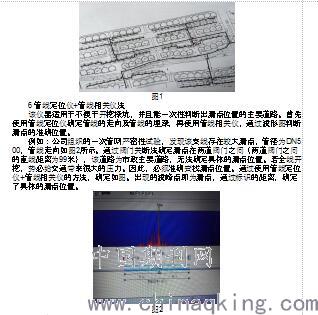

例如，某小区（见图1）非供热季实施满水保养，每天耗水量在35吨，通过逐级排查法，发现关断支线阀门A（阀门为DN200球阀，通过压力表检测该阀门严密性良好，无泄漏）耗水量每天降低到9吨。站上工作人员组织力量进行查漏，并且在各个单位井内通过打压力表发现各个单元的阀门后都无掉压情况，初步判断在二网主管存在漏点。通过听针分别在BCDE四个楼座控制阀位置听声音，能听到微弱的“哧哧”声，其他楼座阀门及单元阀均无声音，并且BCDE四个楼座后的单元阀也无声音，由以上可以推断该漏点在二次主管网上。具体位置无法准确判断，其中，雨水井、污水井没有发现有水流过，随即在四周的草坪查看地面有无潮湿、反水情况，发现标红点区域F地面潮湿（了解得知园林近期无浇水养护），两天后地面依然潮湿，初步断定该漏点位置，组织人员进行开挖，发现地下有水渗出。开挖后发现该处为三通位置，年久腐蚀，出现漏点。
.jpg)
7 总结
在管网的查漏中，以上6种方法是相互依托，相互使用的。并且漏点绝大部分都是出现在管道接口、弯头、三通等位置，特别是二次管网大部分漏点都出现在地沟内、进入阀门井室前的管段等，而直管段等部位出现锈蚀，导致爆管的现象较少。因此，在查漏过程中，只要确保阀门严密性良好，则可以通过以上6种方法快速查找到漏点。仅2015-2016供热季，公司先后查找一次管网漏点9处，二次管网漏点30余处，一次管网水耗由90吨/天降低到20吨/天，锅炉水耗维持在0.04t/GJ，二次管网水耗由2.85t/万平方米.天降低到1.05t/万平方米.天，大大降低了水耗，保证管网安全运行。
参考文献
［1］吕希钢，胡歌鸣.某大厦中水系统改造实例[J].环境科学与技术，2011（01）.
［2］袁晓红，范民权.大型钢筋混凝土多孔输水管渠的检修与施工[J].特种结构，2011（04）.
［3］李文博.简论中国智能建筑的发展[J].林业科技情报，2011（02）
