自从清华大学超低能耗示范楼设计建成后，迅速在全国开展并进行，超低耗能的重点是将建筑设计过程中，运用了高科技、绿色、人性化。同时，超低能耗示范楼是国家 “ 十五 ” 科技攻关工程 “ 绿色建筑关键技术研究 ” 的技术集成平台，用于展示和实验各种低能耗、生态化、人性化的建筑形式及先进的技术产品。在此基础上陆续开展建筑技术科学领域的基础与应性研究，研究和示范系列的节能、生态、智能技术在办公建筑上的应用。包括建筑物理环境控制与设施研究，建筑材料与构造，建筑环境控制系统、采暖、通风、空调方式及设备开发等，都是低能耗建筑的根本。
一、超低能耗建筑的列举与分析
位于济南某地区的超低能耗建筑，建筑设计如图1.总建筑面积 3000m2，地下一层，地上四层。由办公室、开放式实验室或实验台及相关辅助用房组成 。建筑设计的结合了生命周期理论，应用了钢框架结构，内部的采用灵活隔断、空调、弱电西永的结构，可以结合求来改变空间布局，从而达到节能的效果。
.png)
图 1 济南地区低能消耗建筑
（一）建筑围护结构方案
超低能耗示范楼外围护结构体系非常重要，也是主要的节能点，其核心的建设内容是将 “ 智能型 ” 外围护结构的重点。整体的楼体可以适应气候的变换。也能够适当的控制室内问题。建筑在采光、保温、隔热、通风方面利用了综合性能。进行研究，使其能够自动适应气候条件的变化和室内环境控制要求的变化。从采光、保温、隔热、通风、太阳能利用等进行综合分析，给出不同环境条件下的推荐形式。楼外各个外立面采用的围护结构方式。 通过围护结构的节能设计，使得冬季建筑物的平均热负荷仅为 0.7W/m2，最冷月的平均热负荷也只有 2.3 W/m2 , 围护结构的负荷指标远小于常规建筑，如果考虑室内人员灯光和设备等的发热量，基本可实现冬季零采暖能耗。夏季最热月整个围护结构的平均得热也只有 5.2 W/m2。
.png)
图 2 示范楼围护结构设计方案
（二）关于保温墙体
双层皮幕墙按照室内室外的温度差别，调节室外空气进出风口的开合，夏季室外空气经过热的玻璃表面加热后升温，在幕墙夹层形成热压通风，带走向室内传递的热量，冬季进风口出风口关闭后，可减少向室内的冷风渗透。水平遮阳和垂直遮阳叶片宽度 600mm ，每个叶片均设置单独得自控系统，分别根据采光、视野、能量收集、太阳能集热的不同区域功能要求进行控制调节，实现冬季最大限度利用太阳能、夏季遮挡太阳辐射，同时满足室内自然采光的最佳设计。
（三）相变蓄热活动地板
示范楼的围护结构由玻璃幕墙、轻质保温外墙组成，热容较小，低热惯性容易导致室内温度波动大，尤其是在冬季，昼夜温差会超过 10℃。为增加建筑热惯性，以使室内热环境更加稳定，示范楼采用了相变蓄热地板的设计方案。将相变温度为 20 ～ 22℃的定形相变材料放置于常规的活动地板内作为部分填充物，由此形成的蓄热体在冬季的白天可蓄存由玻璃幕墙和窗户进入室内的太阳辐射热，晚上材料相变向室内放出蓄存的热量，这样室内温度波动将不超过 6℃。活动地板架空层高度 1.2 M，空调风道、各类水管、电缆、综合布线等均隐藏在架空层内。保证室内干净整洁，而且不需要吊顶，房间净空高度大，有效利用空间多。 为提高屋顶的隔热保温性能，同时改善生态与环境质量，采用种植屋面技术，结合防水及承重要求，选用喜光、耐干燥、根系潜的低矮灌木和草皮，适合于北京地区气候特征。 屋顶同时设置光导管采光系统，利用太阳光为地下室提供采光，减少白天照明电耗。
二、室内环境控制系统方案
关于室内环境控制系统与方案，具体见图3室内环境控制系统有限考虑被动方式，用自然手段维持室内热舒适环境。根据北京地区的气候特点，春秋两季可通过大换气量的自然通风来带走余热，保证室内较为舒适的热环境，缩短空调系统运行时间，利用热压通风和风压通风的结合，根据建筑结构形式及周围环境的特点，在楼梯间和走廊设置通风竖井，负责不同楼层的热压通风。在建筑顶端设计玻璃烟囱，利用太阳能强化通风。此外在建筑外立面合适部位设置开启扇，使得室外空气在风压通风的作用下可顺畅地贯穿流过建筑。超低能耗示范楼共设置 4 台 4000m3/h 新风机组，通过溶液除湿设备的处理，可提供干燥的新风，用来消除室内的湿负荷，同时满足室内人员的新风要求。 目前空调工程中采用的除湿方法基本上是冷冻除湿，这种方法首先将空气温度降低到露点以下，除去空气中的水分后再通过加热将空气温度回升，由此带来冷热抵消的高能耗。此外为了达到除湿要求的低露点，要求制冷设备产生较低的温度使得设备的制冷效率低，因而也导致高能耗。溶液除湿方式能够将除湿过程从降温过程中独立出来，利用较低品位能源进行除湿，同时减少显热冷负荷，不仅能够保证室内环境质量，而且还能降低空调能耗。此外为保证室内空气质量要求有足够的新风，随之而来的新风负荷是空调系统高能耗的原因。示范楼的新风机组同时可实现全热回收效率超过 80 ％的高效热回收，可充分利用排风中的全热同时又保证新风不被排风污染。
三、建筑能源系统方案
, 整体能源系统方案见图3，建筑的能源系统利用方案具体见图3. 超低能耗楼采用固体燃料电池及内燃机热电联供系统，清洁燃料天然气作为能源供应， BCHP 系统总的热能利用效率可达到 85 ％，其中发电效率 43 ％。基本供电由内燃机或者氢燃料电池供应，尖峰电负荷由电网补充。发电后的余热冬季用于供热，夏季则当作低温热源驱动液体除湿新风机组，用于溶液的再生。
配合独立湿度控制的新风机组，夏季冷冻水温度 18℃即可满足供冷的要求。采用电制冷，冷冻机 COP 可达到 9 以上，高效节能。另一种方式更为简单，就是直接利用地下水，超低能耗楼所在清华大学校园东区地表浅层水温基本稳定在 15℃，单口井出水量可达 0m3/h ，完全能够满足示范楼的供冷要求。地下水通过板换换热后全部回灌，仅利用土壤中蓄存的的冷量，不会造成地下水资源的流失。 超低能耗楼南侧立面装有 30 平M的光伏玻璃，发电用于驱动玻璃幕墙开启扇和遮阳百叶。屋顶设有太阳能集热器，所获得的热量用于除湿系统的溶液再生。此外屋面还装有太阳能高温热发电装置，该系统为抛物面碟式双轴跟踪聚焦，峰值发电功率 3kW 。
.png)

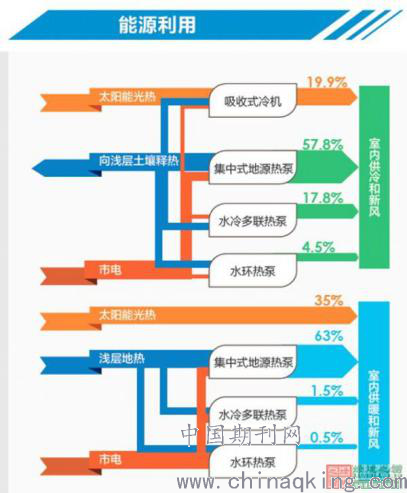

图3.能源系统设计过程
三、测量和控制系统方案
控制系统自动采集室外的日照情况，根据不同的朝向方位，调节遮阳百叶的状态，同时根据室外气象参数，决定外窗、热压通风风道、双层皮幕墙进出风口的开闭。控制系统采集工作区各点的照度数据，调节百叶的角度和人工照明的灯具。室内的新风量根据房间内的 CO2 浓度和湿度来调节。其余能源设备、水泵、太阳能装置等均根据负荷情况自动调节。
楼屋顶布置气象参数测点，测量数据包括室外温度、湿度、风速、太阳辐射强度。围护结构的测试包括各玻璃、窗框、遮阳百叶、保温墙体的表面温度、热流。环境控制系统和能源系统的测试包括各设备的运行参数，如冷辐射吊顶表面温度、送回风温度湿度、盘管出水温度、溶液除湿系统的溶液浓度等。
五、结束语
低能耗示范楼是建筑节能各项技术和新产品的集成应用，在实施过程中得到当地相关政府部门的重视，目前已经建成，也将为社会带来一定的收益。低能耗绿色建筑一直是我们关注的，将为社会的发展带来很大的收益，对保护环境做出重大贡献。
