2 中交隧道工程局有限公司 北京 100011
摘要：在桥梁施工建设工作中，挂蓝悬臂浇筑施工技术在桥梁施工的应用有着重要的现实意义。施工过程中，把握重点环节，并切实抓好每道工序，在不断优化施工技术的基础上，关注每个环节的质量控制，以保证整体工程质量安全。基于此，本文将结合工程实际，着重分析探讨挂蓝悬臂浇筑施工技术在桥梁施工的应用，以期能为以后的实际工作起到一定的借鉴作用。
关键词：桥梁；挂蓝悬臂浇筑；施工；管理
1工程概述
某桥梁为预应力混凝土连续梁桥，主桥跨径为（72+136+72)m，边支座中心与两侧梁端距离为0.85m，全线长1.2km，主梁顶面宽度为15m，桥梁建筑总宽度为12.28m，防护墙内侧净宽度为11.5m。
2挂蓝悬臂浇筑施工技术要点
2.1施工工艺
抗震能力强、行车舒适、整体性好、刚度大、变形小、跨度大等优点使得预应力混凝土连续梁桥在道路桥梁建设中被越来越多的选择应用。悬臂浇筑施工是从已建成桥墩处开始，利用挂篮前后对称分段沿桥跨方向进行延伸施工，张拉预应力钢筋把旧节段梁段与新浇筑梁段连为整体，施工过程中由开始的T形刚架体系转换为连续刚构体系，悬臂浇筑最大的优点是不需要搭设支架，节省施工成本，加快施工进程。本文简要阐述悬臂施工技术在大跨度预应力混凝土桥梁施工中的应用。在本工程中，其施工工艺要点为：浇筑桥墩→搭设墩庞托架、支架→浇筑0#块→安装挂篮→对称悬臂浇筑梁段、现浇边跨施工→边跨合龙段施工→中跨合龙段施工→体系转换施工。

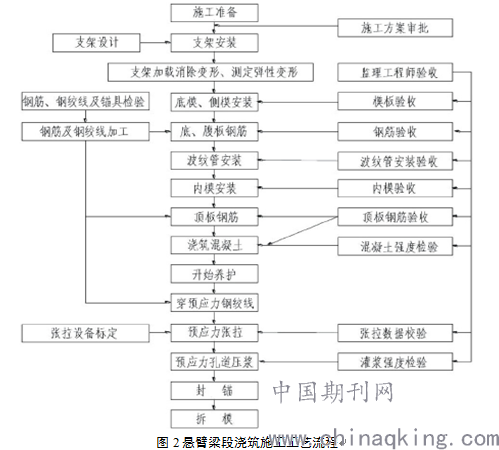

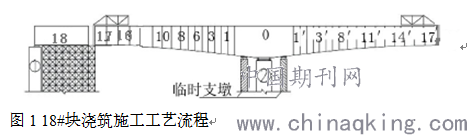

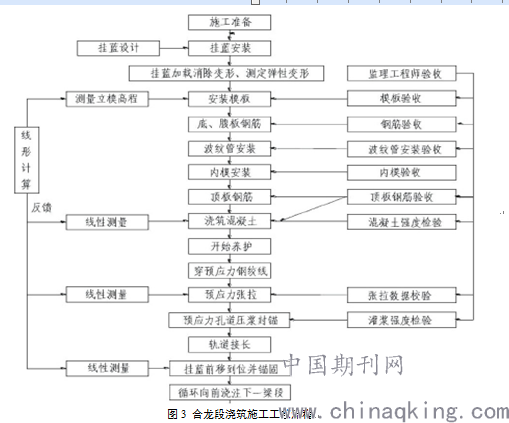

在悬臂施工质量控制关键点为0#块的浇筑、悬臂梁段的浇筑以及合龙段施工，0#块浇筑、悬臂梁段浇筑和合龙段浇筑施工工艺流程如图1～图3。
2.2挂篮的制造和安装
设计图纸的目的就在于对挂篮具体施工工程进行整体指导，以保证工程的顺利持续开展。施工前，必须对挂篮的每个部件进行细致检查，确保其质量合格。在挂篮的制作过程中，如果发现设计图纸存在技术性错谬，必须要及时与设计人员沟通，不可擅自修改图纸。根据设计人员提出的合理化修改方案，结合具体的施工需求，在等待设计人员给予变更图纸以后，才能继续制作挂篮，每一个步骤都必须十分小心谨慎。在挂篮的相关要件运送至现场以后，一定要在“试拼台”上进行正式拼装之前的“试拼”工作，以确保挂篮的整体系统运行流程，一旦发现有错漏与瑕疵，必须及时记录并汇报给设计与制作人员。挂篮安装应该首先检查轨道的稳固性，确保运行轨道上行走系统的运行流畅。然后，再进行挂篮的安装工作。最后，通过前后支座的安装以保证挂篮系统的位置得到固定。
2.3模板的安装
悬臂浇筑法的施工中，模板的安装是其中的重要项目之一。通过对模板的整体清理与检查后，才能进行模板的安装工作。如果模板的内侧存在污垢与杂质，一定及时清理。一方面可以保证安装过程的顺利，另一方面也能保证混净土表面的观感质量。脱模剂的使用应符合相关规范要求，合理的选用脱模剂可以尽可能减少模板的质量损耗。以上的注意事项是施工操作人员需要铭记的，严格的筛查与合理的控制都是确保整个施工过程顺利开展的因素。其次，系统运行的稳定性需要靠紧密相连的构件组成来得到保证。如果模板的连接出现问题，即不能紧密连接，那么为了使模板构件能够按照预定计划顺利安装，必须采用泡沫塑料来进行加固工作。此外，在大多数安装过程中，端头模板极易得到忽视。如果端头模板得不到及时的安装，就会造成构件错位。由此可知，模板的安装应遵循以下几个步骤：（1）保证模板质量符合规定（2）严格控制模板安装工艺（3）加强模板位置的稳固性。
2.4混凝土的浇筑
挂篮悬臂浇筑的中心环节是混凝土的浇筑，它是整个工程的重中之重。一般而言，大多数工程都采用泵送的方式来进行混凝土浇筑。因此，在浇灌开始前，应充分准备好施工条件，对挂篮的位置与标高进行全面检查与测量，以确保工程的安全。如果所有的管道都符合预先的设计规格与蓝图，那么混凝土的浇筑工作就可以开始实施了。具体步骤如下：（1）精准控制箱梁标高，使混凝土的裂缝率降低。（2）计算实际误差，纠正结构状态。（3）对工程实施整体评价。
3挂蓝悬臂浇筑施工控制措施
3.1质量控制
1）吊篮拼装以及拆除的质量控制分析。该部分主要需要注意下面几个问题：其一，瓶装施工之间需要对挂蓝的杆件和作业中必须需要使用的器械实施必要的检查，检查涵盖钢丝绳、千斤顶以及手拉葫芦等，对于不合格的部件绝对不能使用，其次，挂蓝拼装需要注意对称的原则，拼装过程中应该保证构件的绝对稳定，同时各个构件之间应该有效进行连接，最大限度的防治出现倾倒甚至是伤人的情况。在施工作业的过程中，需要注意作业的平台周边需要设置防护栏，同时配备高度足够的安全网，同时可以设置上下专门使用的梯道，在进行安装以及使用的过程中需要注意绝对不能存在随便对螺丝孔进行切焊扩孔处理；在拼装工作结束之后，对限位系统、锚固连接以及吊挂等进行严格的检查与验收，出现问题应该第一时间解决，同时需要进行再次验收，另外验收过程中需要实施荷载试验；挂蓝外完成作业进行下一步的拆除工作时，需要特别注意必须依据对称的原则进行拆除；在跨越电气化的铁路施工的过程中，应该制定挂篮的防电安全方案，同时需要根据施工现场的实际情况由专业的防电公司进行作业与检测。2）挂篮移动施工质量控制分析。挂篮移动施工质量控制需要注意下面几个问题：其一，挂篮两侧在进行前移操作的过程中需要对称平衡实施，同时不管是在何种移动的情况下都应该有观察哨对周边环境进行监测。其二，挂蓝在行走之前需要对模版系统、行走系统以及吊挂系统进行严格认真的检查。其三，在底模进行移动之前，必须首先把上横梁的上吊杆和底模下横梁实施必要的连接，在保证足够安全的前提下，才能够进行移动作业。其四，挂篮在进行移动或者行走的过程中，必须把速度降下来，在保障足够安全的速度（正常情况下速度必须小于每分钟0.1米）。挂篮后半部分需要对应的设置防溜绳；在完成移动作业或者移动工作完成之后，需要进行锚固。不管是前吊杆亦或是后锚杆，其锚固力必须均匀的进行调整，另外需要指出的是，前端的限位装置一定要足够的牢固。其五，挂篮在进行移动的时候，后锚点严禁松开，正常的操作应该是随着挂篮的移动其转向前滚移，要时刻保持有效的安全系数。3）混凝土的浇筑质量控制分析。首先，在浇筑混泥土之前，需要对挂篮的相关系统实施必要的检查，包含锚固系统、限位装置以及吊挂系统等，均应该实施严格有效的检查，同时需要对拼装完成的挂篮先实施必要的、严格的预压测试，测试工作必须在监理方在场的情况下进行，在得到监理方的确认之后才能开始混泥土的浇筑工作[4]。其次，要始终坚持梁段对称进 行浇注作业的原则，如果作业过程中存在不平衡载重的情况下，则这种不平衡载重必须小于设计容许值。另外，混凝土在进行浇筑作业时，其必须要使用到的预应力管道应该通过安装衬管作业，另外要最大限度的降低振捣时振捣棒和预埋管道直接的接触，这样是为了有效的防治其预应力管道出现损坏导致混泥土的浆液流入最终使得管道出现阻塞的情况。再次，在合拢段的混泥土浇筑的过程中，应该根据混凝土的浇筑进程实施具体问题具体分析，有针对性的逐步撤出配重，当然配重重量所需要的撤出应该和混凝土的浇筑速度尽可能的同步进行。需要特别注意的是，预应力张拉法的施工，在进行张拉之前，要对联络的信号进行必要的控制，需要在已拼装或者悬浇箱梁上实施张拉作业。张拉工作结束之后，在退销的情况下必须采取相关的保护措施，严禁撞击钢筋以及锚具等情况。
3.2安全管理
每年在道路桥梁工程中出现的安全事故都是非常多的，所以道路桥梁施工现场的安全问题必须关注，所以就安全管理有以下三点:(1)加强现场作业人员的安全管理教育，通过“三级”教育，即公司安全教育，项目部安全教育，班主安全教育等措施，避免人员发生安全伤亡事故；(2)制定安全生产计划，由专职安全员定期或不定期进行施工现场安全隐患的排查工作时，把安全生产原则贯彻到底，及时发现安全隐患，避免安全事故的发生。
3.3进度控制
进度控制是道路桥梁的施工中一项重要任务，现实生活中道路桥梁的工期要求比较紧迫，施工方的工程进度压力都比较大，所以控制好道路桥梁施工进度具有重要意义，对道路桥梁施工进度控制有以下三点:(1)合理安排进度计划，根据业主的工期目标合理安排进度计划，通过顺排工期和倒排工期的方式找出工程施工中的关键工序，确保关键工作的工作时间要求，以期满足业主工期；(2)优化资源配置，对人、材、机进行科学的分配，确保工程施工的关键工作施工时间满足施工工期要求；(3)加强动态监控，实时收集道路桥梁工程施工的进度情况，通过对比计划与实际的差异，及时调整进度计划以确保工程进度处于受控之中。
参考文献
[1]游柯.探讨菱形挂篮悬臂浇筑施工技术在桥梁工程中的应用[J].科技创新与应用，2014，06:209-210.
[2]王琦.挂篮悬臂浇筑施工技术在桥梁施工中的应用研究[J].江西建材，2014，23:180-181.
[3]杜斌.标梁工程中的挂蓝悬臂浇筑施工技术分析[J].门窗，2013，11:138.
[4]杨茂生.探究悬臂浇筑法在大跨径桥梁施工中的应用[J].江西建材，2015，07:161-162.
