潘利鸿
深圳市力创建筑幕墙工程有限公司 518040
摘要：随着人们对生活空间质量的日益关注，门窗也承担了更重要的作用与功能。从技术角度看，门窗承担了:水密性；气密性；抗风压；机械力学强度；隔热；隔音；防盗；遮阳；耐候性；操作手感等一系列重要的功能。门窗安装的好坏，直接影响到门窗的性能、使用功能、使用寿命。随着装配式建筑的大力发展，装配式建筑的门窗安装方式的研究逐渐提上日程，现有的安装方式很多还沿用原有的门窗安装方式。文章总结了目前国内不同装配式建筑种类和门窗施工条件下，适用于构件厂和施工现场的门窗墙体一体化、装配式被动房和施工现场的PC预制件的窗框快速安装方法。
关键词：装配式建筑；门窗安装；门窗墙体一体化；装配式被动房；PC预制件
0引言
传统的门窗安装方法适用于普通现浇建筑，长期使用过程中普遍存在安装工艺复杂，安装过程缓慢，同时安装过程中质量控制困难等问题。现有的装配式建筑门窗安装方法很多还沿用原有的门窗安装方式，国内对于装配式建筑的门窗施工方法还没有一套成熟的系统。由于装配式建筑门窗洞口施工精度高，因此对建筑门窗的安装提出了新的要求，但也减少了很多原有的门窗安装问题。针对不同的装配式建筑墙体、安装条件和门窗形式，会有不同的装配式建筑门窗安装方法。本文总结归纳现有的装配式建筑门窗安装施工工艺。
1门窗墙体一体化
门窗墙体一体化技术，是指将窗框、门框在预制构件厂与墙体浇注成一体，到施工现场只需安装扇、玻璃和五金件等。此种方法，大大提高了门窗施工质量，可防止洞口渗漏，缩短了工期。按照预制墙体的不同，门窗一体化墙目前可分为两种：预制门窗一体化实心墙板和预制门窗一体化叠合墙板。预制门窗一体化实心墙板，是在工厂将门窗框与墙体一次性浇注成型，但是因为门窗框与混凝土成一体，对于后期的门窗更换极为不便。预制门窗一体化叠合墙板，是在工厂将叠合混凝土预制墙板与门窗框浇筑成一体，到现场之后再浇筑剩下的混凝土层。此种方法同前一种方法一样，存在后期门窗更换不便的问题。
.jpg)
2装配式被动房的外窗安装

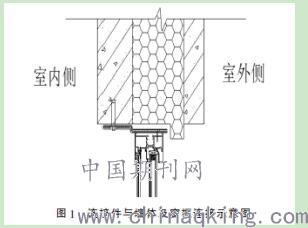

装配式被动房对于建筑节能要求较高，根据DGJ32/J71-2014《江苏省居住建筑热环境和节能设计标准》中的要求，被动式建筑窗户传热系数限制要求在1.8W/（m2•K）~2.4W/（m2•K）之间。对于被动房一般采用高性能保温窗和装配式夹心保温墙。高性能保温窗通常采用双玻或三玻两腔玻璃构造，型材多采用多腔式构造，型材较宽。对于此种可适用于被动房的高性能保温节能窗（通常为70系列或以上的窗），由于门窗质量大，是普通双玻窗的2~3倍重，人工难以搬运不便安装，因此多采用在工厂吊装设备，墙体及门窗制作安装全部在工厂生产线完成。此种被动房中的夹心保温墙的内页墙为非承重墙，厚度在100mm左右，夹心保温层厚度根据设计需要确定，一般厚度≥150mm，外挂墙厚度在60mm左右。窗框通常坐落在夹心保温层上。装配式被动房的夹心保温墙板安装高性能保温节能窗，一般先按照门窗洞口尺寸和门窗框尺寸浇注洞口和制作窗框。夹心保温层做成L型断面，断口朝向室内页墙。保温层L型断面结构竖直部分高度是门窗框边梃的2/3。然后在窗框四周包裹防水隔气胶带，防水隔气胶带宽度约150mm~250mm。按照门窗框与门窗洞口尺寸，在门窗框左右外侧面及洞口内页墙侧面确定连接件的位置；确定位置后，在门窗框左右外侧面分别安装两个门窗连接件。连接件与墙体及窗框连接示意图如图1所示。
.jpg)
固定好连接件后，为保证整窗的防渗漏性能，在连接件外侧粘贴防水隔气胶片，与防水隔气胶带搭接。此后进行连接点钻孔，安装膨胀螺栓，固定门窗，塞缝填胶，拉伸粘贴网格布和防水砂浆抹面等工序，完成门窗框与墙体的安装。此种装配式被动房的外窗，配套了一种专用的门窗连接件，门窗安装均要求在工厂内完成，对施工精度要求高。且门窗框坐落在L型夹心保温层上，要求夹心保温层有一定厚度。对于非被动房的装配式墙板，夹心保温层厚度难以达到一定厚度，顾此种装配式被动房外窗的安装方法对非被动房的门窗安装不适用。
3 PC预制件的窗框快速安装

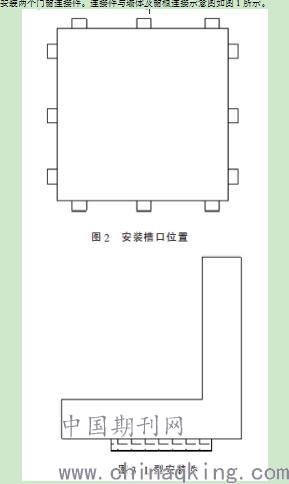

对于普通装配式混凝土预制墙板的门窗安装，虽然在工厂安装窗框有效保证了制作安装的规范化标准化，但是考虑到现有的装配式预制构件厂家与门窗厂家存在地理距离，且有些预制构件厂不具备门窗安装的条件等困难，对于普通的装配式混凝土预制墙板，现场施工不存在安装难度的，需要寻找一种现场门窗快速安装的方法。门窗洞口以及安装位置已经在工厂预制过程中完成，窗框的安装槽开口在保温侧，并且要求在预制构件加工时，已经预留安装槽口。安装预留槽长90mm，槽宽90mm，每边等距安装，安装距离≤400mm，槽口深需达内页混凝土墙，预埋螺栓埋在内页混凝土墙中。同时配套设计了一种L型安装件，安装件由钢骨架和橡胶垫组成，橡胶垫目的在于限位和隔断传热通道，防止形成冷桥。安装槽口位置如图2所示，L型安装件如图3所示。
其后根据预留槽口的位置和安装件位置，安装铝合金门窗框。然后固定铝合金门窗框，对门窗框与墙体之间进行填缝处理。
4结语
要克服门窗存在的质量问题，必须加强从材料开始，经安装施工到竣工验收交付全过程的质量管理，确保施工质量。提高管理人员和安装人员的技术水平，提高门窗的产品质量。随着《建筑业发展“十三五”规划》的发行，对装配式建筑发展提出了新的思路和要求。国家大力推动装配式建筑的发展，有利于节约资源能源，减少施工污染，提升劳动生产效率和质量安全水平，有利于促进建筑业与信息化、工业化深度融合，培育新产业新动能，推动化解过剩产能。传统的门窗安装方法存在防水、冷桥、快速安装工艺等方面问题，随着装配式建筑的推广和普及，对门窗的安装提出了更高的要求。本文根据不同的装配式建筑种类和门窗施工条件，总结了适用于适用于构件厂和施工现场的装配式建筑门窗安装方案，解决了不同场地条件下装配式建筑门窗安装问题。
参考文献
[1]汪力,樊骅.PC装配式墙体相关集成技术研究[J].住宅科技,2015(3):18-21.
[2]江苏省居住建筑热环境和节能设计标准：DGJ32/J71-2014[S].南京:江苏凤凰科学技术出版社,2014.
[3]铝合金门窗工程技术规范_JGJ214-2010.
