（国网疆南供电公司检修公司 新疆喀什 844000）
摘要：近年来，变电站的可靠性受到越来越多的关注。文章提出了不同接线方式下的变电站直流系统的可靠性模型；运用最小割集法对不同模型的变电站直流系统可靠性指标进行了计算；分析了不同开关配置方案对变电站直流系统可靠性的影响。研究结果表明，“二电二充”型直流系统与“一电一充”型直流系统相比，系统平均停电频率和可用率差异不大，而系统平均停电持续时间和系统缺供电量下降幅度则较大；同时直流断路器可以有效提高变电站直流系统的可靠性。
关键词：变电站直流系统；可靠性；最小割集法；接线方式；直流断路器
1变电站直流系统的构成
变电站的直流系统主要由直流电源、直流母线及直流馈线等元件构成。直流电源包括蓄电池组及充电设备，直流馈线由主干线及支馈线构成。蓄电池组通常由多个蓄电池串联而成，直流系统电压越高，需串联的蓄电池个数越多；要求直流系统输出的电流越大，需并联的蓄电池支路数越多。蓄电池并接在充电装置的直流输出端，以恒压充电方式工作。正常运行时，在充电设备的充电下，蓄电池组以满容量的状态处于备用，即浮充状态。充电设备不仅为蓄电池组补偿功率损耗，更重要的是为具有维持恒定输出电压及恒定输出电流的调节功能。蓄电池及充电设备的输出均并接在直流母线上，直流母线汇集直流电源输出的电能，并通过各直流馈线输送到各直流回路。
2可靠性评估方法
2.1最小割集理论

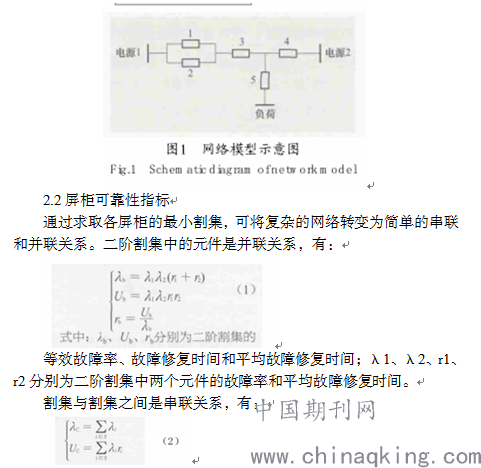

最小割集是系统中部分设备的集合：当这些设备从网络中移除，所有的供电路径都被切断，当放回其中任一设备，至少恢复一条供电路径。网络模型如图1所示，其中，一阶割集为（5），二阶割集为（3，4），三阶割集为（1，2，4）。因为三阶割集对可靠性影响较小，一般只考虑到二阶割集。
结语
本文运用最小割集法对不同接线方式的变电站直流系统进行了可靠性评估，并分析了不同开关配置方式对直流系统可靠性的影响。得出如下结论：相比于“一电一充”型系统，“二电二充”型系统可靠性更高；在直流系统中装设直流断路器，可有效提高变电站直流系统的可靠性。
参考文献：
[1]周志超，张焰，王伟，等．变电站供电可靠性的定量评估［J］．电力系统自动化，2004，28（9）：66-69，80.
[2]赵华，王主丁，谢开贵，等．中压配电网可靠性评估方法的比较研究［J］．电网技术，2013，37（11）：3295-3302.
[3]张功林，林韩，陈彬，等．中压配电网元件运行可靠性评估［J］．供用电，2010，27（1）：33-37.
[4]暴英凯，王越，唐俊熙，等．序贯蒙特卡洛方法在电力系统可靠性评估中的应用差异分析［J］．电网技术，2014，38（5）：1189-1195．
[5]王秀丽，罗沙，谢绍宇，等．基于最小割集的含环网配电系统可靠性评估［J］．电力系统保护与控制，2011，39（9）：52-58．
论文作者:何亚琴
论文发表刊物:《电力设备》2017年第17期
论文发表时间:2017/10/19
