4 结论

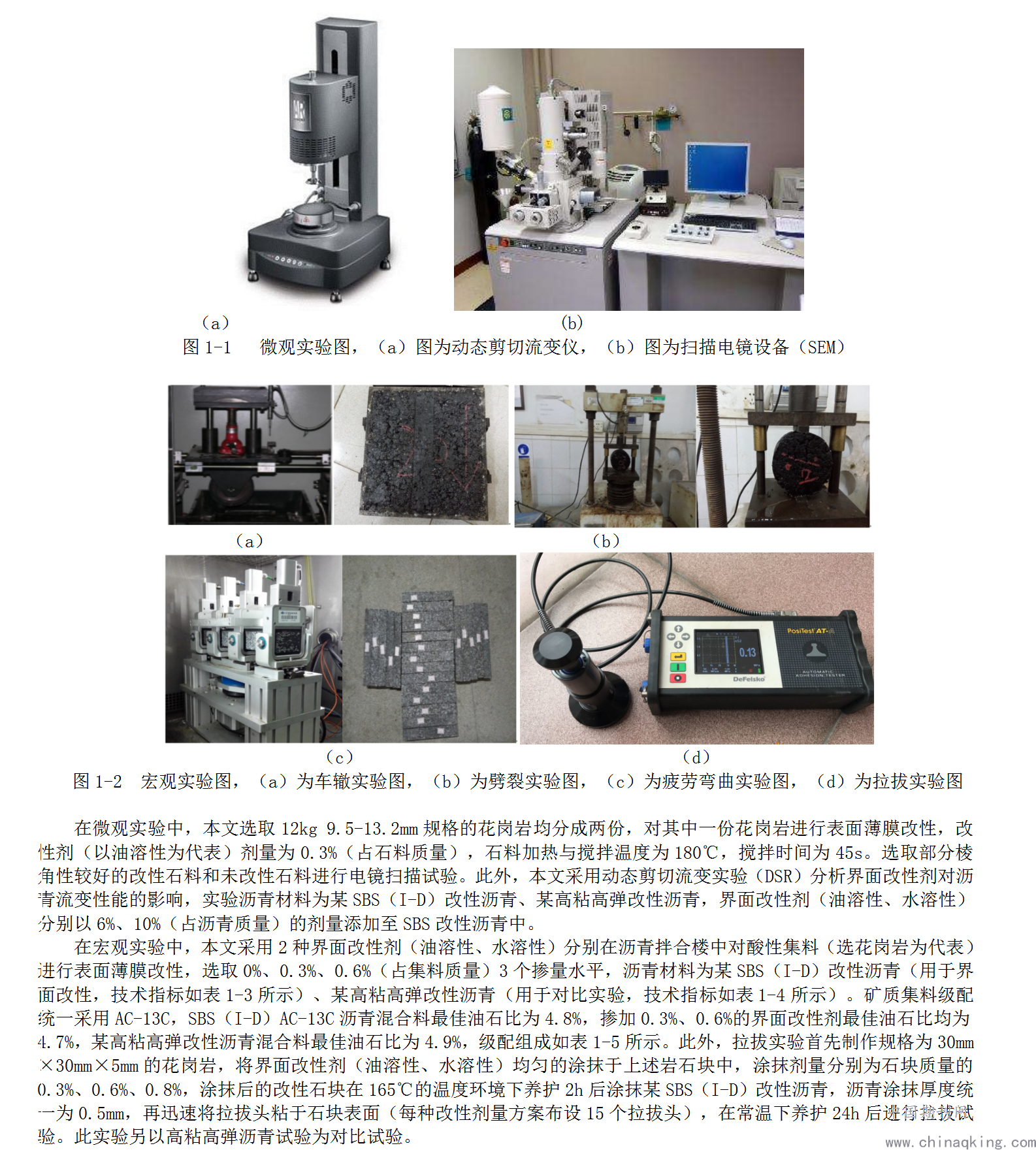

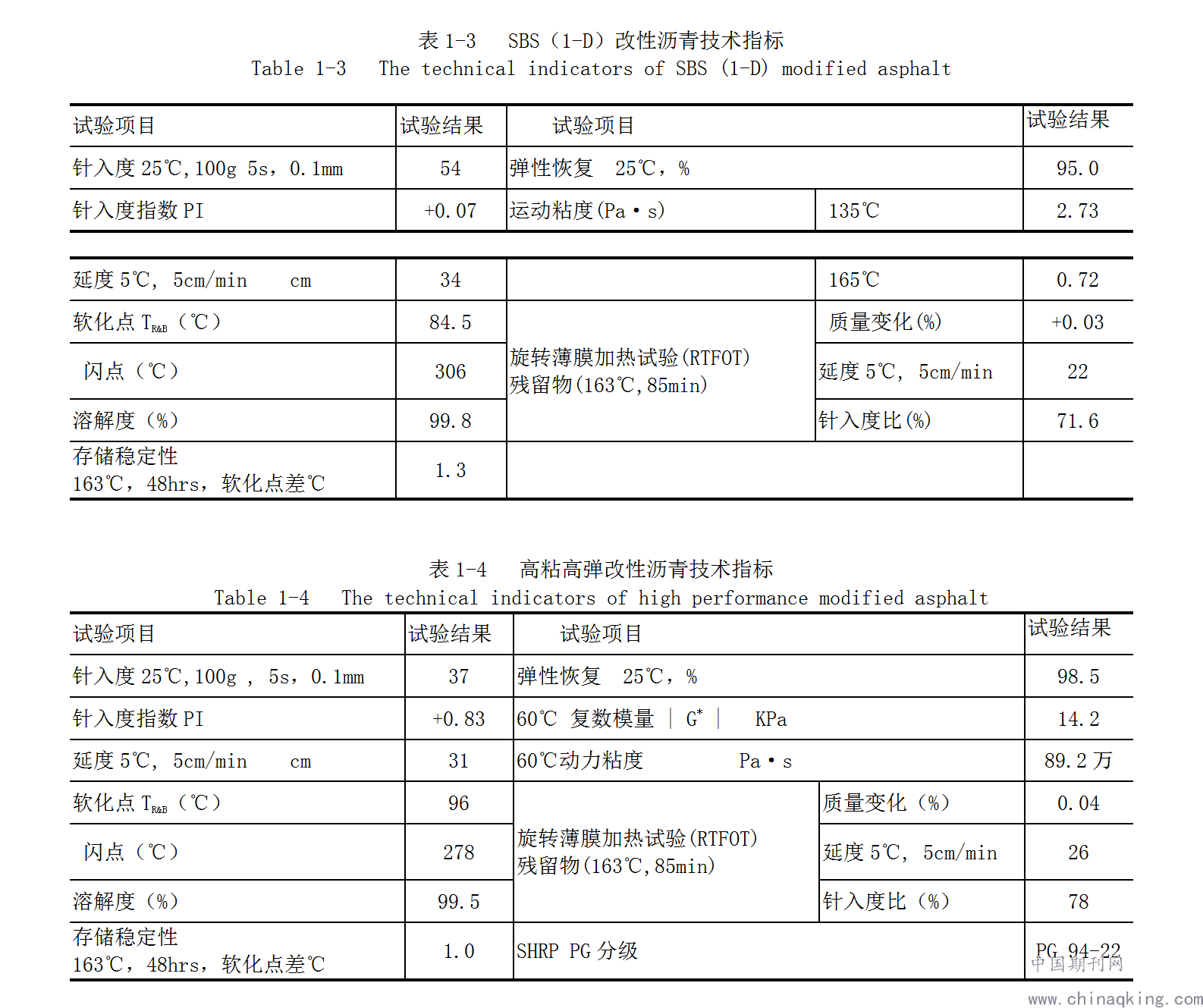

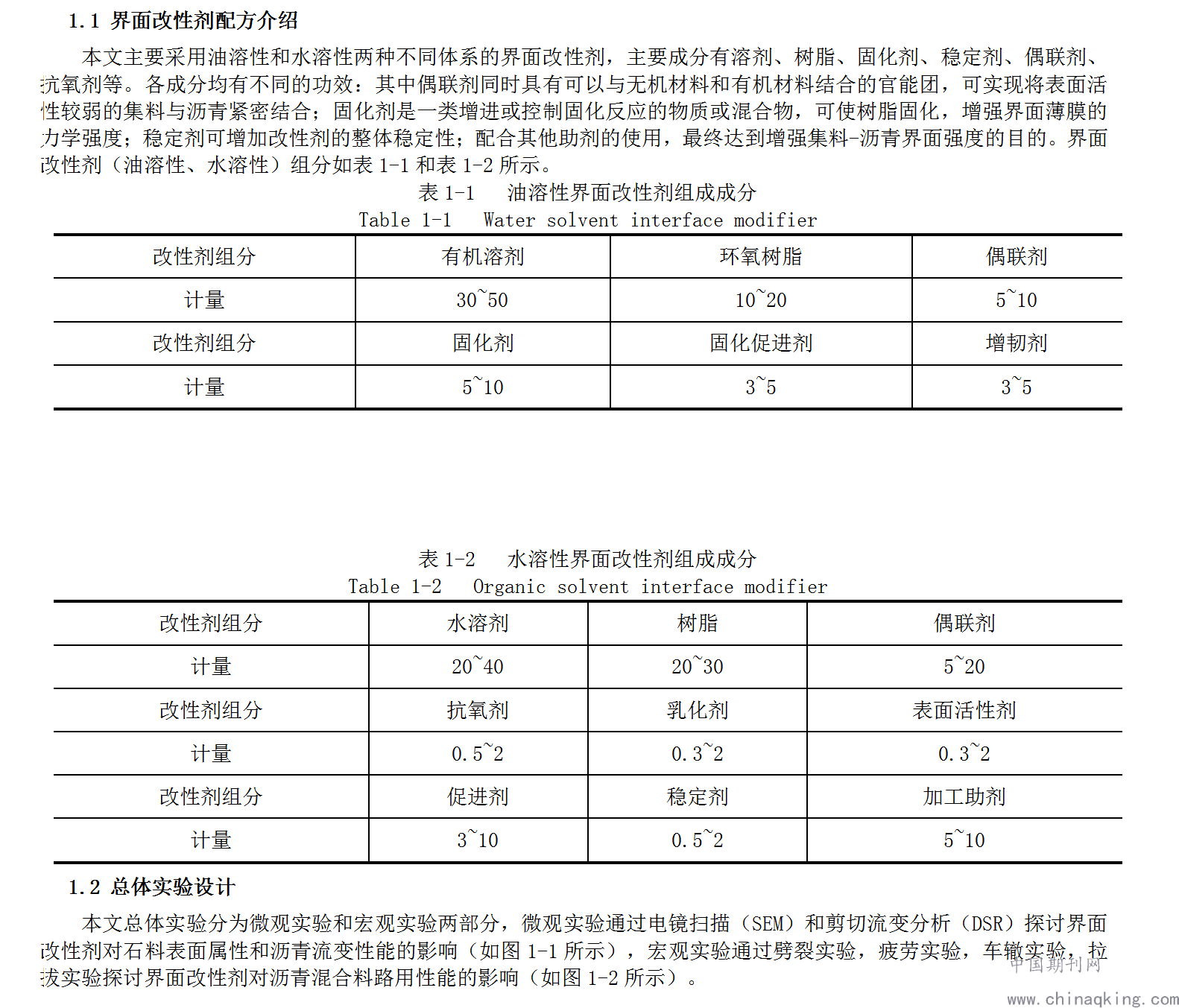

本文针对沥青混合料中集料-沥青界面强度低、粘附性差的缺陷,以改性集料-沥青界面为出发点,提出了通过两种界面改性剂及其配套改性工艺,使得在界面处形成极性由强到弱,粘度由大到小,没有明显分界的渐变的胶结料膜,这种胶结料膜具有更强极性的表面活性物质,与纯沥青相比,对集料的吸附作用更强,使沥青和界面改性剂共同构成的胶结料与集料的粘聚力更大,粘附性更好。从而使原本的集料-沥青的两相界面,变成集料-改性剂-沥青三相双界面,并且相邻两相之间发生物理-化学的交互作用,以提高集料-沥青的界面强度。此外,本文通过微观实验证明了界面改性剂对集料表面属性和沥青流变性都有积极的影响,通过宏观实验验证了界面改性剂能全方位的提升沥青混合料的路用性能,为从集料-沥青界面的角度提高沥青路面的使用质量开阔的新的视角。
5 参考文献
[1] 周卫峰、张秀丽、原健安、戴经梁,基于沥青与集料界面粘附性的抗剥落剂的开发[J],长安大学学报,2005(25),16-20.
[2] 沈金安,沥青及沥青混合料路用性能[M].,北京:人民交通出版社,2003,5:433-439.
[3] 张肖宁,沥青与沥青混合料的粘弹力学原理及应用[M].人民交通出版社,2006.
[4] 虞将苗,沥青混合料疲劳性能研究,华南理工大学博士学位论文,pp. 9-34.
[5] Van Dijk, W. Visser. The Energy Approach to Failure for Pavement Design. Association of Asphalt Paving Technologist, San Antonio, Tx, 1997.
[6] 王 璐,沥青-集料界面相结构和粘附性机理研究[D].硕士论文,长安大学2014.
论文作者:华敬华
论文发表刊物:《中国建筑知识仓库》2019年05期
论文发表时间:2020/4/16
标签:沥青论文; 界面论文; 改性剂论文; 极性论文; 性能论文; 微观论文; 更强论文; 《中国建筑知识仓库》2019年05期论文;
