拱管计算软件编制论文_陈继华

浙江省天正设计工程有限公司 浙江杭州 310012

摘要：利用Visual C++中MFC模块编写拱管计算程序，开发界面友好、计算精确、操作简单的可视化软件，优化工程设计。

关键词：热网；MFC；拱管

引言

随着国家对能源高效利用和环境保护课题的重视，大部分燃煤小锅炉进行了改造，在满足原有设施功能的前提下，采用天然气、电力、热力（含集中供热）、太阳能和生物质成型燃料等能源替代或直接关停。江浙一带，很多造纸，印染，木板等民营小企业的小锅炉面临关停或改造。由于燃气，生物质锅炉成本较高，热电厂集中供热具有成本优势，企业倾向使用热电厂蒸汽。目前主流使用背压机组供热，通过以热定电，利用乏汽向热用户供热，从而提高热电联产综合利用效率。从分布式供热，向区域集中供热转型，从而热电厂供暖需求不断上升。

供热管道设计是集中供热的主要部分。供热管网经常穿越道路、桥梁、河道等。供热管网的跨越方式主要有拱管、悬索、吊索、钢桁架。拱形管道是利用钢管自身刚度，煨成一个圆弧形无铰拱的大跨度结构，是集运输兼做结构和造型美观与一体的管架结构，具有节省投资和节省土地等特点。

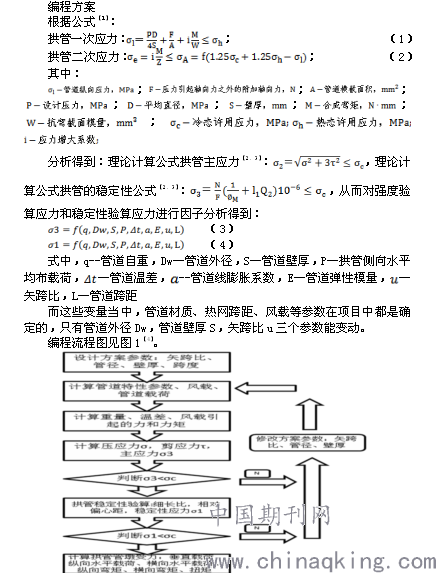

拱管设计中主要需要对强度和稳定性进行验算。原有的人力计算和EXCEL计算，输入耗费时间，公式随意修改，导致方案调整复杂，设计效率降低，开发一个可视化的程序软件为工程设计使用迫在眉睫。

8mm管道壁厚，应力能满足要求，考虑实际吊装要求，保留了一定的余量15%，最终计算结果为：垂直载荷为33796N，纵向水平载荷41999N，横向水平载荷7666N，纵向弯矩98366N*m，横向弯矩62940 N*m，扭矩56434 N*m，把以上计算结果提条件给土建以便基础设计。

拱管施工

拱管可以采用立焊安装，采用两个扒杆，起吊时两扒杆同时起吊。汽车吊装，起吊方便，小跨度可用单点起吊，跨度大用多点起吊。

拱管焊接部分应采用E4303型焊条，焊缝高度不小于被焊件最小厚度。拱管半径R要与计算相符，管弧要光滑。管子对接时，开好坡口，管壁焊透，确保焊接质量。弯曲好的拱管，拱顶与拱趾要平，管座与管架柱预埋板满焊。拱管吊到管架上后要用铅垂线检查，起吊设施需要在拱管焊接牢靠后拆除。

结论

本软件是使用计算机快速、精确计算成功应用到工程设计的成功案例，为设计准确性打下基础，摆脱了人工计算的各种错误。

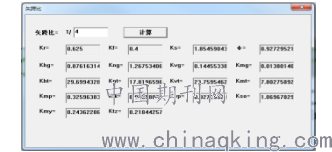

本软件利用C++，MFC模块，快速开发计算菜单化操作软件，具有保存等功能，能更快的设计拱管，选取拱管半径和拱管直径和壁厚，计算结构受力。该软件可以根据不同矢跨比，管道壁厚，管径进行优化设计，最终达到安全，节省投资的效果。

参考文献

[1]唐永进，压力管道应力分析[M]，中国石化出版社，2010.10

[2]曲昭嘉等，简明管道支架计算及构造手册[M]，机械工业出版社，2002.8

[3]陆耀庆，实用供热空调设计手册[M]，中国建筑工业出版社，1993.6

[4]侯俊杰，深入浅出MFC[M]，华中科技大学出版社，2001

论文作者:陈继华

论文发表刊物:《建筑学研究前沿》2018年第26期

论文发表时间:2018/12/15
