彩钢板工程施工工艺论文_扈继龙

河北建设集团有限公司 陕西省西安市 710000

摘要:近年来,随着钢结构产业的迅猛,与之相匹配的彩钢板工程也以它安装快捷、拆装方便、防水性强、保温效果佳等优点受到广大用户,特别是工矿的青睐。下面结合我近几年的施工实践,浅析一下彩钢板的施工及要点。

关键词:彩钢板工程;施工工艺

1.前言:彩钢板的防水屋面具有便捷施工、安装灵活、结构简洁及维修方便等多个方面的特点,因此与普通的卷材防水屋面存在很大差别,具有更优越的性能。彩钢板的屋面在北方地区具有更广阔的市场,其泛应用在高寒地区,因为这类地区夏冬两季出现的巨大温差,一般材质的屋面如果受到较大温差的影响就会出现建筑屋面材料裂缝的情况,造成建筑存在安全隐患,危及人身安全。

2.工法特点:工艺上避免螺钉穿透屋面彩钢板,从根本上消除了屋面漏水的系统隐患,提高了屋面防水性能,从而大大降低了屋面维护和修缮费用。本工程位于西安市泾谓新区兵器产业园内,分为1201、1205、1102、1103四栋建筑物。工作范围包括厂房屋面下层板和墙面内层板为WS-900型(0.5mm厚、PE25um/10um)、屋面上层板CSS5(0.6mm厚、HDP20um/10um)、屋面通风器NV900电动开启型、墙面的外墙板WS-350-3型。本项目屋面面积约45000平方米,墙面积30000平方米。本工程进行屋面板安装作业时,必须搭设脚手架施工平台。

3.适用范围:本工法适用于大跨度工业厂房及公共建筑无自带保温层的高强度彩钢板屋面,由于其材料变形限制,本工法不适合圆弧半径在50m以内的弧形屋面。

4.工艺原理

暗扣隐蔽式高强度彩钢板屋面是将与暗扣式彩板配套的特制暗扣件先固定在支撑件上,利用彩钢板的母肋与暗扣的中心肋啮合进行固定,改变以往用自攻螺钉或铆钉将彩钢板穿透直接固定在支撑件上的做法(彩钢板屋面构造如图4-2),这种独特的固定方式固定更直观、能更有效地抵抗台风,而且从工艺上避免彩钢板受到破损,并使得彩钢板在受温度变化时能自由伸缩,减少屋面整体变形,从而保证屋面系统取得更好的防水效果。

5.施工工艺流程及操作要点:

5.1①在机台的电脑操作平台上输入所要生产的钢板长度及数量,准备完毕后开动按扭,开始生产彩板;

②在刚开始生产时,要先试生产一片短板,并对成型机台进行微调,使成型出的屋面板达到最佳效果;

③在生产的过程中观察是否有刮漆、卷边或不平整等现象,并时常检查其长度是否有误差;

④生产完后用将板搬到堆放区域,注意每堆板不宜过高,一般为25-35片;

⑤当一个分区的屋面板生产完后,用同样的方法进行另一个分区的生产作业;

⑥屋面板生产过程中应严格按(GB50205—2001)规范要求进行生产,其现场制作允许误差参照国家标准。

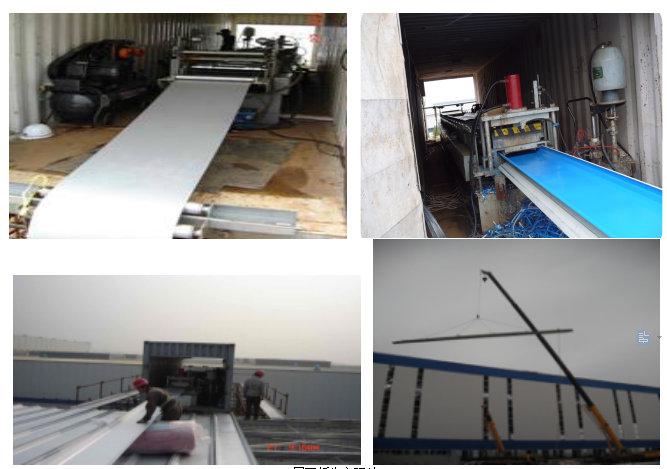

屋面板生产照片

同时保证屋面板因温度变化而产生收缩自如的要求,我司将采用WS-468型的屋面板,该板型是采用目前先进的360度机械咬合成型,能根据屋面温度变化收缩自如,并且所有屋面彩板均无搭接,在15m和24m坡度方向上通长布置。屋面板由于板长,为了防止生产出的屋面板在装卸及运输过程中因人为因素而造成板的弯曲、褶皱等损伤现象,我司采用将成型机台现场加工成型,使用吊架吊至屋面,现场安装的施工方式。

5.2钢结构屋面及墙面保温棉的安装

将保温棉毡吊运到指定位置。

打开玻璃棉毡的包装胶袋。

将玻璃棉毡展开,横跨檩条摊铺。

铺装到位后对保温棉的两端进行预固定。每整块保温棉毡的两端贴近屋面檩条的地方安装2个固定钉扣,预固定保温棉的位置。

两块保温棉接触的地方贴面需要进行搭接并固定,保证接触紧密,无空隙。

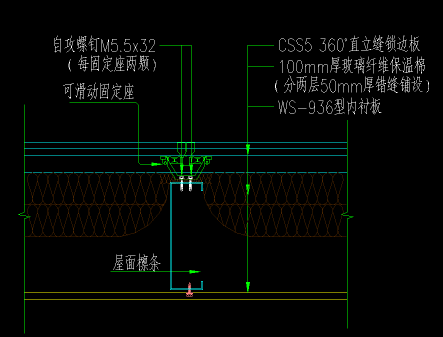

屋面保温棉安装节点图

5.3屋面外板及墙面内板的安装。保温棉固定好后随即进行屋面上层板及墙面内板安装。根据设计要求每个波距安装一个固定点,安装围护板的同时对保温棉进行固定。

5.4如果遇到横檩条上下间距大于1.5m时,应立即向监理,甲方或有关责任单位提出,待责任单位施工完成后方可继续安装。

5.5砖墙部分保温棉的安装

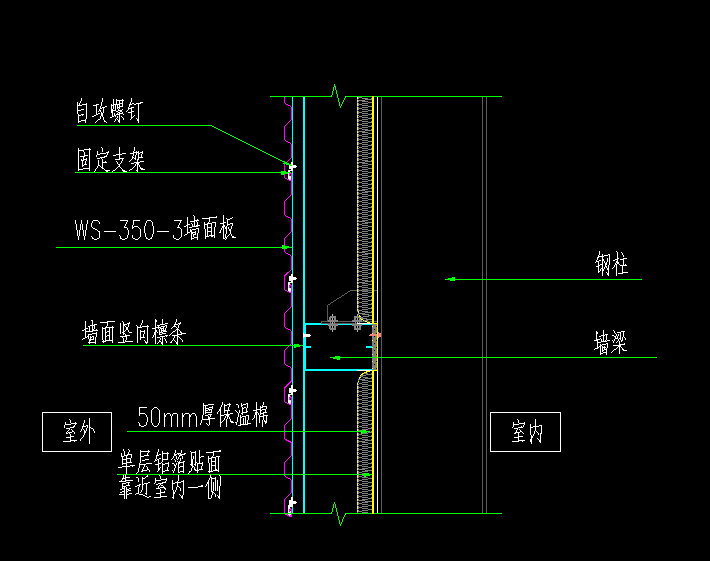

钢结构墙面1000mm以下为砖墙填充墙。玻璃丝保温棉的安装有紧贴外墙外侧固定和嵌入式固定两种固定方式。

本工程幕墙面积较小,所以采用直接安装固定钉的方法。

5.5.1先将保温棉下料,推上指定位置,用固定钉扣固定。要求拼搭整齐,所有接缝处都应塞满填料,相邻保温棉贴面必须搭接至少50mm并固定,缝隙不得大于1.5mm。

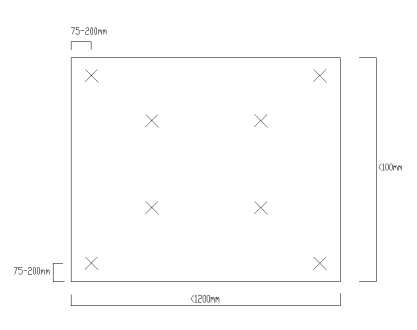

5.5.2安装保温钉,对保温棉进行固定。按照《外墙外保温工程技术规程》JGJ144-2008规范要求固定钉布置方式如图:

5.5.3安装次檩条。在外墙面纵向按1200mm间距安装次檩条,砖墙部分安装不少于2个固定点,参与保温棉的固定。

6.材料与设备:

本工程原材料采购和进厂质量控制将严格按业主(招标说明书)要求及公司质量手册、程序文件、作业指导书规定控制,确保各种原辅材料满足工程设计要求及加工制作的进度要求。

热浸镀铝锌钢板采用彩色镀铝锌钢板、原材料产品通过ISO14001之品质认证,其品质要求完全本工程需要和设计、规范要求。本工程总工期从正式开始约为150天,为此,除公司需进行周密计划,提供充分资源的前提下,需要业主和总包单位、设计单位充分配合。计划安排如下:

①原材料采购:由于本公司有大量彩钢板;同时本工程材料,能做到及时供货,所以原材料总采购周期为50天。

②围护结构安装:工期约为100天。

7.质量控制

针对本工程,集团生管部将成立本项目质量保证小组,针对本工程的特殊性,将加强工程的质量管理和检验力度,质量小组将对工程主要控制点如加工、材料及试验、构件加工、吊装、测量定位等进行严格控制,严格做到未经检验合格不转序,同时对关键岗位增强检测人员并使其职责明确。为了保证工程质量,必须做好如下几项工作:①完善、健全的组织机构及合格的管理、技术作业人员以及合理的配置。②先进的加工设备和完善的检测手段。③加工图质量的保证。④原材料质量的保证。⑤零部件加工及组装质量的保证。⑥现场吊装施工过程质量的保证。⑦优良的售后服务。⑧完善的质量保证体系,针对上述内容分别进行以下叙述。

7.1质量管理体系及质量保证组织机构

本公司以GB/T19001-2000(ISO9001:2000)标准为依据组织质量保证体系。针对本工程的特殊性和重要性,我们将在ISO9001质量体系的基础上再作质量管理的进一步的加强,充分发挥公司的管理和技术优势,把各部门组成一个完整、高效的整体,确保产品质量达到优良等级,具体措施如下:

7.1.1质量目标

①构件几何尺寸必须符合国家的关规范、标准以及设计规定的要求。

②强化过程中质量的控制,确保产品质量领先于国内同行,同时及时提供有关检验、测量、试验的资料,报送总包单位审批。

③加强与有关单位的协调和服务工作,确保工作质量合格。努力满足业主、监理、设计等单位提出的要求。

7.1.2 质量管理方案

1、建立加强型的工程管理机构和质量管理组织体系。

①本工程将组建由总经理亲自担任组长的工程领导小组,并将会同有关的各部门的主要负责人直接负责本工程的各项具体工作,把公司各部门组织成一个完整的整体,发挥各自的优势,确保各种资源及时到位。

②公司生管部作为质量管理的主管部门,将对公司各部门、车间及工地的专职和兼职的质量员、检验员、化验员、试验员、测量员进行周到部署,适当的培训和技术交底,确保各工序工段间,过程控制的各时段间均有严格认真的检验、试验和控制。

7.2、落实质量职责

①企业总经理:负责资源配置和重大问题的协调,确保质量控制所需资源、政策、责任制的落实,明确各部门、人员的职责和权限。

②项目负责人:根据质量第一为原则,组织和协调内外单位、各部门的各级人员的工作,保证各项工作在确保质量的前提下高效、有序、安全地展开。

③质量主管:首先根据公司对要工程的质量方针和目标,制订本工程的质量计划,确保本工程的每一个过程和环节处于受控状态。其次根据各部门的工作范围,制订和落实各部门和有关人员的质量职责。第三,根据工程的特点、选题要求、工艺技术、工期等,进行质量控制策划,组织和落实质量控制体系,制订严格的质量控制标准,确保各时段、各工段检测人员到位,职责到人,标准明确,资源充分。

④其它各部门:在ISO9001质量体系的基础上,根据针对本工程制订的质量计划和选题以及各自的质量职责,严格把关、认真负责、精益求精,在做好本职工作的基础上,充分协调和配合各方面的工作。

7.3工艺路线及资源配置

根据工程的特点、工期、工程量等,制订科学、合理的施工(加工)工艺路线,并根据各工艺过程(工段)的特点,制订高标准的质量控制要求和工艺方法及作业指导书,同时配置相应的资源——包括合适的机器、胎架、夹具、检测手段、工程技术人员、检测人员等。并对所有有关人员进行培训,使其明确和掌握本职工作程序和技能。

7.4进行质量全程控制,并有效执行:

根据工程的质量要求,制订相应的质量控制标准(包括精度、等级、材料、设计、工艺、检测要求、转序依据、工作标准、返工返修等),加强各控制点的质量控制,合理配置好过程中的资源。

7.5质量标准:执行《钢结构工程施工质量验收规范》GB50205-2001,以及其它相关的国家现行有关标准和设计要求。

7.6工期保证措施

1、保证工期的具体措施主要为:

①本公司将组建目标一致、权力集中、分工明确、精干高效、对项目实施全过程、全方位管理的强有力的项目经理部,有一个先进合理的技术和生产安装管理计划及各方充分和科学的协调。

②充分的工作和资源准备:包括人力、物力、财力。

③及时解决所有技术问题和质量问题。具体应做好各环节工作。

2、深化设计及加工图设计的工期保证措施

①公司工务部将派专业工程师与设计单位密切配合,以便于充分的技术协调,缩短配合、协调的时间,同时公司设计部将抽调充分的资源(如设计人员,计算机及配套设备和人员)来确保设计速度和质量。

②细化设计:细化设计的时间由公司控制,确保按既定工期完成,公司将抽调充分的设计人员及其它有关的工程技术人员,配套服务人员及有关设备、软件。如遇特殊情况公司也可采取特殊的措施来控制。

3、加工制作工期的保证措施

(1)、充分准备:如前所述的在加工前应做好如下工作:

①总体计划及生产作业计划应及时、详细、周密、科学、合理。同时把同期限的其它工程提前或约后,尽可能减少同期的其它工程量。

②对加工设备在加工前进行检修、保养、维护,确保设备运行正常。

③对有关的技术、管理、质检及车间生产工人进行培训,保证有关人员熟悉工艺文件、技术要求、施工管理,从而保证加工制作过程控制的顺利进行。

④提前设计、采购、制作好有关的夹具、胎架及有关针对性的加工设备,确保加工顺利和充分发挥现有设备的加工能力,使设备加工能力尽可能根据需要达到平衡。

⑤对新工艺、新方法进行预演,确保采用的工艺技术方法可行、成熟、高效。

⑥对加工能力进行适当储备。

(2)、制作加工

①图纸、人员、设备、材料及时到位。

②作业计划详细、周密、应根据实际变化情况进行滚到式修改和编制,确保日、周、月的生产进度总体工期计划要求。

③加强检验、测量、试验人员的配置,做到各工序及时检验、及时放行、及时处理。同时做到生产过程中工艺、方法的严格控制,务必使制作加工一次成功,减少不必要的返工返修,减少以至杜绝质量事故。

8.安全措施:

8.1 对于本工程公司将抽调设计、工艺等4名精干工程师负责,具体工作内容包括配合设计院深化设计、加工图设计等,同时辅以相应的校对审核、制图、晒图等技术人员,确保细化设计保质量、保工期如期完成。

8.2公司将充分保证本工程设计所需的计算机、绘图仪、打印机等,以及配备相应的复印、打字、资料管理人员。

8.3 针对本工程加工图设计的质量保证措施如下:

由总工程师亲自牵头负责,专门成立本工程设计及技术工艺小组,具体进行加工图的设计。设计职责明确,设计翻样、校对、审核各负其责。所有零件、部件、节点的设计最终都必须经实际工艺评定才能最终定稿。严格按设计程序执行,认真做好设计,组织和技术接口,设计评审、设计验证、设计确认等工作,具体由技术、工艺、质量、检测、生产、安装等部门的工程技术人员参加评审和验证。

8.4检验工作必须按招标文件要求及公司作业指导书和检验规程执行,制作加工时应做到操作人员自检、专职检验人员专检、监督检验人员巡检,未经检验合格不行转序。对下料及加工零部件用样板、钢卷尺、直尺、游标卡尺等检验。

9.环保措施:(1)钢筋工程

1)操作人员经技术培训考核合格后持证上岗;

2)钢筋运输时避免拖地,使之与地面接触,产生摩擦声;

3)切割机进行段料时控制在6:00-22:00的允许时间之内;

4)钢筋连接时采用滚轧直螺纹连接等低噪音的工艺;

(2)模板工程

1)设置封闭的木工加工棚,木料加工应在固定制作棚内完成,减少噪音污染;

2)利用电锯、电刨等机具进行操作,在封闭的木工棚内进行;

3)现场支模减少大声的敲击声,并在晚10:00后禁止作业;

4)拆模时,不得用大锤硬砸硬撬,不得高空掀翻模板;

(3)混凝土工程

1)操作人员经技术考核培训合格后持证上岗;

2)夜间采用低音振动棒进行振捣;

3)混凝土泵车工作时发出的噪音控制在允许范围之内;

10.效益分析:人力资源配置由公司总经理协调各部门经理保证,确保本工程项目所需各类人员的数量和质量等到充分的满足。同时还必须对有关项目管理人员,工程技术人员,普通作业人员进行认真的技术交底,对有关管理、技术、质量、检测、安全及文明施工等内容进行必要的培训。具体由技术部、生管部、工程部负责有关技术培训和交底工作,务使与本工程制作、安装、检测的有关人员了解和掌握本工程的技术、质量、工期、安全、协调管理等有关内容和技术要领,确保工程质量达到优良等级。先进、合适、完整的加工和检测设备是加工质量保证的重要手段,本工程主要的设备(装备)主要包括加工制作设备,安装设备及检测设备,必要时可在上述的基础上进一步加强。防水效果好,可大面积使用。

11.应用实例:天津某产业园Ⅱ区工程位于天津市内该工程设计有电气厂房一栋、钣金厂房一栋、减振厂房一栋和综合厂房一栋。厂房部分为轻钢屋面,办公部分为混凝土屋面。

3)2.钣金厂房概况

天津某产业园Ⅱ区钣金厂房钢结构工程,厂房采用混凝主体,轻型钢结构屋面。内置不锈钢天沟,屋面采用双层彩钢板加保温棉(从下到上依次为Q900型彩钢板+50厚24K离心玻璃棉加铝箔+YX51-380-760型自扣式彩钢屋面板),该工程屋面设计坡度为5%,单坡长24m。高度为8m-19m,总面积约为8908m2。

12.结束语

彩钢板屋面虽然会经常出现漏雨现象,但是只要找出漏雨现象出现的原因,就能够根据原因制定出相应对策,从根本上解决问题。工程设计人员还要加大对设计的重视力度,保证设计出科学合理的方案。除此之外,在施工过程中,要将围护系统的防水解决方案制定好,确保各个环节不出现意外,即使出现问题也能够即及时拿出解决方案。综上所述,在建设彩钢板屋面的过程中,除了要按照严格的相关规定进行之外,还要合理运用相关的政策,最终目的是避免出现漏雨现象。

参考文献:

[1] 周智慧.彩钢板屋面的防水构造探讨和施工技术研究[J].黑龙江科技信息,2011(12).

[2] 刘鹏.彩钢板在旧房拱形屋面改造中的应用[J].科技资讯,2009(13).

[3] 王立新,朱华昶.屋面防水及细部构造防水处理[J].科技信息(科学教研),2008(17).

论文作者:扈继龙

论文发表刊物:《基层建设》2016年21期

论文发表时间:2016/12/1
