一、张力机试验技术要求
1、张力机工作环境温度在－30℃～＋40℃之间能持续工作。
2、张力应能够根据放线要求在最小与最大值之间设置，宜采用无级调整。额定张力（kN）应优先选用以下系列6,8,10,16,20,25,30,35,40,45,50,56,63,80,100。
3、放线速度应能够自动适应牵引机牵引速度变化。
4、张力机应能够实现恒张力放线，不应因牵引速度变化而出现明显张力波动现象，张力波动值不得超过调定值的10％。
5、当张力机失去张力时，应能自动停止放线作业并发出报警信号。
6、张力机卷筒不应磨损、损伤导线。
7、张力机的设计计算应符合DL/T875－2016标准中4．3的要求。
8、张力机应能够显示张力等参数。
9、张力机锚固装置的安全系数不得小于3。
10、张力机噪声不得超过105dB。
11、张力机连续不间断工作时间应不小于2h。
12、张力机使用寿命应不小于3200h。
13、金属结构设计应符合GB/T3811-2008的要求。
14、金属结构的焊接应符号JB/T5943的规定。
15、一般零件的安全系数应符合DL/T875－2016标准的4.4要求。
16、张力机涂装应符合JB/T5946的规定。
17、拖行式张力机的最小离地间距应不小于320mm。
18、张力机的运输应符合铁路、公路等交通运输部门的规定。
19、自行式或拖行式张力机在道路上行驶时应符合道路交通法规的规定
20、张力机卷筒应能够正反方向转动，回收和送出导线等。
21、牵张两用机张力功能应满足标准要求，其牵引功能应满足DL/T372-2010《输电线路张力架线用牵引机通用技术条件》的要求。
22、对于通过机械摩擦方式产生张力的张力机，其制动装置应符合以下要求:
a）制动装置可采用钳盘式或带式制动装置。
b）摩擦材料要有足够的摩擦系数和热稳定性，当制动盘（或制动鼓）摩擦面温升至500℃及以下时摩擦系数稳定。
c）制动盘（或制动鼓）采用中碳钢，摩擦材料宜采用铁基粉末冶金材料。
二、张力机试验检查有哪些要求
1.机容机貌整洁，无泥污、脱漆、变形损坏。
2.操作柜部分
（1）外罩面板完好，无损坏。
（2）支架及固定螺丝完整、齐全，无缺损。
（3）电源、启动、油箱、面板等钥匙齐全，无缺损。
（4）指示灯齐全完好，无缺损。
（5）仪表齐全完好，无缺损。
（6）操作手柄（油门、支腿、收放线、制动、冷却等手柄）完好，无缺损。
（7）阀调节旋钮、工况选择开关等完好，无缺损。
（8）保险盒保险丝齐全完好，无缺损。
3.结构件部分
（1）外罩完好，无损坏（变形、裂损、脱漆、缺失）。
（2）拖杆及联接销齐全、完好，无缺损。
（3）机架等钢结构完好，无裂损、变形。
（4）轮胎气压正常，花纹符合要求，无硬伤。
（5）机桥轴头完好无损。
（6）轮制动器手柄、拉条（或拉杆）、制动器齐全完好。
（7）总成件与机架联接螺栓齐全完好，无松动、缺损。
（8）支腿及其连接销齐全完好，无变形、裂损。
三、进出线机构有哪些检查要求
（1）进出线辊轮及支架完好，无缺失、转动不灵、损坏、变形、松动。
（2）张力轮并轮附件（联接销）完好，无缺损。
（3）张力轮槽完好，无异常磨损、变形。
（4）张力轮轮缘板完好，无缺失、变形，联接螺栓无松动或缺损。
（5）计数器及其传动机构完好，无损坏。
（6）张力轮传动链条、传动齿轮完好，无损坏。
四、张力机液压系统有哪些检查要求
（1）液压油箱完好，无漏油、变形、箱盖缺损。
（2）液压油滤芯及其堵塞压力表、报警器完好，无损坏。
（3）液压管路完好，无漏油、老化。
（4）液压管路布置整齐、保护措施得当，无凌乱、磨损。
（5）尾架输出接头完好，无漏油、损坏。
（6）减速器油标及呼吸阀完好，无损坏、漏油。
（7）液压开关、阀、泵、马达、油缸完好，无漏油、损坏。
（8）电气线路布置整齐、保护措施得当，无凌乱、磨损。
五、电气系统有哪些要求
1、张力机电气系统应符合GB5226．1-2008机械电气设备通用技术条件标准的要求。
2、设备电器系统宜采用单线制、负极搭铁（24V）低压电路。
3、设备电气系统显示部分与控制部分应有独立的保护。
4、张力机主要电气回路应安装过载保护装置以防线路出现故障时造成设备损坏。
5、各连接导线接触紧密、固定可靠。
6、绝缘电阻应大于1MΩ。
六、滤芯、油液、润滑、电瓶 有哪些技术要求
（1）空滤、燃油滤芯、机油滤芯完好。
（2）液压油、机油、齿轮油、燃油、冷却液等液位（数量）及质量合格，无缺少、变质超标。
（3）润滑脂泵和润滑脂管路完好，管路无老化、断损。
（4）滑脂润滑点润滑良好，不缺脂。
（5）水箱、燃油箱完好，无渗漏、变形、箱盖缺失。
（6）水箱开关完好，开关自如不渗漏。
（7）电瓶完好，电瓶液位合格、桩头联接牢固、无脏污腐蚀、性能合格。
七、张力机空载试验都有哪些要求
空载检查是指设备开机检查时空载试车，其检查项目和方式类似于“整机检查”和“设备使用前性能检查”。
1.发动机部分
（1）发动机运转正常，无抖动、异响。
（2）发动机机油压力正常。
（3）发动机温度（水温、机油温度）正常。
（4）发动机故障指示灯指示正常。
（4）充电系统正常，发动后指示灯灭。
（6）发动机工作时间表正常指示。
2.液压传动机构
（1）液压泵、马达运转正常，无异响、温度不高。
（2）支腿升降机构升降平稳，无卡滞、泄压自降。
（3）液压油冷却系统完好，温控系统和冷却强度正常可控。
（4）张力轮正反转正常；张力轮制动系统正常。
（5）补油压力正常。
（6）智能化张力机液晶控制面板完好，能正常显示、设置。
（7）液压油滤芯堵塞指示灯指示正常（滤芯堵塞，灯亮）。
（8）张力预设正常，可正常设置。
八、张力机负载试验主要测试哪些项目
（1）测试张力机双泵工况最大张力及最大持续速度。
（2）测试张力机单泵工况最大张力及最大持续速度。
（3）测试张力机在连续工况时的各项工作性能。
（4）测试张力与压力表读数的关系。
（5）测试张力机静态制动性能。
九、张力机试验方法是什么
张力机的各项试验可以通过牵引机等进行试验。张力机牵引功能试验按照DLT372-2010《输电线路张力架线用牵引机通用技术条件》进行。启动牵引机等牵引设备，使张力机在额定放线速度下运转1h，检查制动及各部件是否正常。调节张力达到额定值，调节牵引设备达到张力机额定放线速度。记录放线张力和放线速度，重复3次。在额定张力和额定放线速度下连续试验，累计放线距离不小于2000m，张力机各项性能符合技术规定要求。最大张力试验应启动牵引机等牵引设备，调节张力达到张力机最大张力，慢速牵引，在牵引过程中进行6次制动试验，累计放线距离不小于300m。除上述过载试验过程中进行的制动操作外，还应进行单独制动试验。对制动器施加1．5倍的最大张力对应力矩，并停留1min，制动器应无打滑现象。试验重复3次。

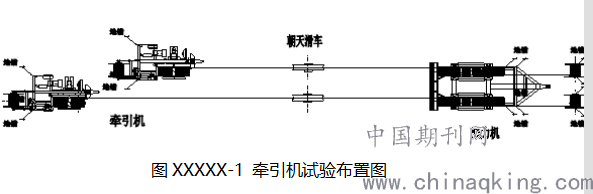

（1）由牵引机提供牵引力，进行场地试验。具体如图XXXXX-1所示。
（2）张力及牵引力用拉力表直接测出。
（3）放线速度由速度表直接显示。
（4）其它性能数据借助张力机自身安装的监控仪表读出，如液压油温度、系统压力等。
.png)
图XXXXX-1 牵引机试验布置图
十、张力机试验主要工器具有哪些

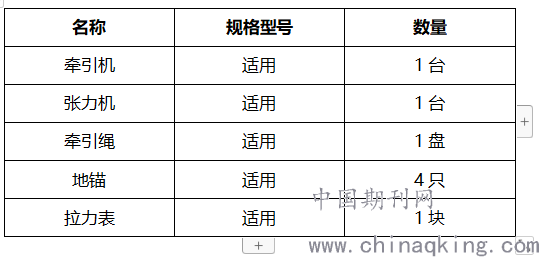

表XXXXX-1 张力机试验用主要设备及工器具表
名称 规格型号 数量.png)
论文作者:刘建东,
论文发表刊物:《中国电业》2019年第19期
论文发表时间:2020/1/14
