装配式高层建筑套筒灌浆施工技术研究唐鹏飞论文_唐鹏飞

摘要:目前装配式建筑逐渐得到推广,构件套筒灌浆连接成为了建筑工程中常见的应用,具有应用量大、使用面广的特点。套筒灌浆所连接的位置属于预制构件间的关键节点,对于力学强度、尺寸匹配以及耐久性都有着极高的要求,所以套筒灌浆连接技术需要建筑人员熟练掌握,在技术研究过程中一定要发现套筒灌浆技术中的优势和不足,不断的创新发展,并以节约材料、提高工效和质量作为装配式建筑的施工目标。本文将会对装配式高层建筑套筒灌浆施工技术进行分析。

关键词:装配式 套筒灌浆 施工技术

对于装配式建筑来说,最为关键的技术就是节点的连接构造部位,节点连接的质量在施工过程中必须得到保证,否则就会造成构件出现裂缝的现象,其中套筒灌浆技术是指钢筋套筒灌浆连接技术。在施工过程中,只有掌握了套筒灌浆施工技术,我们才能够对装配式构件连接节点的质量进行把控,因此施工技术分析对于装配式建筑的整体构造具有积极的意义。

一、装配式建筑中套筒灌浆技术分析

装配式建筑是一种把建筑材料在工厂进行生产并形成构件,然后由施工单位在现场对各种要素作出处理,采用轻钢结构进行材料组合,从而达到保温、隔音、防火、防虫、抗震等功能于一体的建筑方式,当然,这种装配式建筑也可以叫做工业化建筑,是和传统建筑方式有着本质不同的一种建筑,当然也是我国技术和经济发展的产物。钢筋套筒灌浆连接是装配式建筑较常见的一种现场装配形式,而其中的套筒灌浆是施工质量控制的关键工序之一,尤其是灌浆料浆液的要求一般比较高,比如稠度、流动性、以及渗透性、凝胶性都需要考虑在内,并根据现实情况进行有效的调整并控制。总之装配式建筑中套筒灌浆技术是整个建筑的关键节点,需要我们对材料和施工过程做进一步研究。

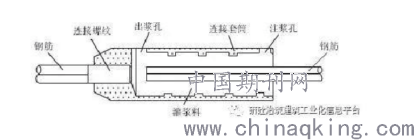

如图(1)中是灌浆套筒和钢筋的结合图,体现了整体的套筒技术展示。

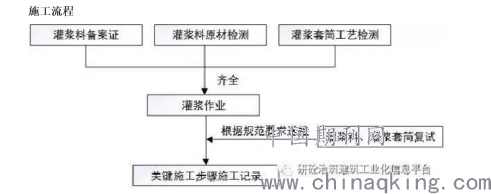

综合来说,钢筋套筒灌浆技术一般是由工厂完成预制构件,然后将钢筋以及套筒进行安装固定,在此后还需要进行构件安装、灌浆仓密封、灌浆料加水以及套筒灌浆等施工流程,针对套筒灌浆的整体流程分析如图(2),

二、套筒灌浆料的技术分析

2.1套筒灌浆料的技术要求

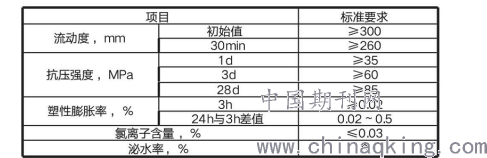

套筒灌浆料需要达到施工标准才能够使用,目前灌浆料的要求可以进行简单的分析。要保证初始稠度低、流动性能好、可助性强、渗透性能好,最好能够保证凝胶时间的可控性,在施工的过程中能够让灌浆料在数小时的时间里进行凝固,让它因需求的不同而进行改变。除了以上的表面性能之外还要求灌浆料的性能稳定,至少要保证常温常压下的长时间存放,最重要的就是对环境的影响控制,要保证灌浆料无毒无臭,不污染环境、不损害人体,甚至还要保证材料的非易燃性和非易爆性。在灌浆料调试过程中,要求灌浆料在液化和固化的情况下不会出现收缩现象,甚至还追求材料的来源丰富、价格便宜、配置方便、操作简单的特点。套筒灌浆料有着较高的技术指标,装配式高层建筑的套筒灌浆的浆料使用时一定要达到指标要求,图(1)所示是套筒灌浆料的技术规范。

图(1)

2.2灌浆料的分类

目前市场上灌浆材料可以分为三类,主要是根据胶凝材料的不同进行划分。一、高性能硅酸盐类水泥,这一类的灌浆料配制比较简单,成本比较低,应用相对来说比较广泛,其次二、硫铝酸盐类水泥,具有一定的膨胀性能,凝结时间比较短,强度比较高,但相对的生产成本也会比较高。三、硅酸盐水泥与硫酸盐水泥混合物,两者相互混合能够降低成本,也能够保证它的膨胀性,所以灌浆料的配料需要适当的调整。

三、套筒灌浆技术的分析

3.1套筒灌浆技术的特点

套筒灌浆技术是装配式建筑中的重要节点,尤其是高层建筑中应用的更加普遍,针对套筒灌浆技术优缺点我们做以下几点分析。

3.1.1钢筋之间结合简单,对于一些构件的部位不会在钢筋连接操作过程中损坏混凝土,能够保证钢筋结合的时候, 结合部表面平整不出现明显损伤。

3.1.2能够容纳一定的制造误差和安装偏差,对于套筒灌浆技术操作过程中套筒的孔和钢筋之间会存在一定的间隙,那么,构件的制造误差可以被容忍,从而提高套筒灌浆操作的效率。

3.1.3能够提高吊装设备的使用率,在套筒安装过程中,我们可以先把构件吊装起来,在构件完成吊装之后再进行注入浆料,所以在安装过程中可以进行调整和修正,极大地提高了吊装设备的使用率。

3.2套筒灌浆技术的前期准备工作

想要保证钢筋套筒灌浆技术的顺利使用,保证套筒灌浆的应用质量,那么施工单位就应该开展一些前期准备。

首先是技术准备,技术准备需要专业的建筑人才进行操作,在技术准备阶段,需要对操作人员进行专项的培训考核,保证套筒灌浆技术的顺利实施。其次就是材料准备,材料准备是套筒灌浆技术开展的前提条件,在上文中我们已经对套筒灌浆技术进行了简要的分析,其中预制构件灌浆材料、封缝材料都需要提前准备,甚至包括排气孔、灌浆孔以及出浆孔的相关检查,在检查过程中会涉及气孔的位置、数量、型号是否有杂物等,尤其是封缝材料还要达到防霉防火防水的性能。最后就是对设备以及器具的准备,比如注浆设备、注浆器具、封缝器具、都要满足套筒灌浆施工的需要。

3.3套筒灌浆施工技术的实际操作

3.3.1封仓操作

在封仓操作过程中需要进行技术分析,比如施工流程会涉及到接缝内清理、接触面及构件冲水湿润、封仓浆料搅拌、甚至放置PVC管等一系列的操作过程,在操作之后还要进行PVC管的抽出以及24小时的养护,在此操作过程中需要专业人员进行操作,避免出现接缝清理和封闭不彻底的现象,从而影响套筒灌浆的整体施工。

3.3.2灌浆操作

在灌浆操作之前应该进行灌浆料的制备,灌浆料对于套筒灌浆来说是基础性的工作,所以在上文中已经进行了着重分析,在灌浆料制作完成之后,我们需要进行灌浆操作,那么施工的操作要点有哪些呢?首先就是施工操作中灌浆孔的确定以及下排灌浆孔的堵塞,然后采用螺杆式的灌浆泵控制好相关的压力以及浆料的流速,一般灌浆压力控制在1MPa,二流速控制在0.8-1.2L/min区间以内,还要关注灌浆过程中的空气夹层,注意空气是否排出,当然也可以采用一侧灌浆的施工技术,这可以很好的避免空气残留的问题了。而且还需要进行工艺的优化,比如在工程实施过程中,条件允许的情况下可以增加一个波纹管作为排气孔,在操作过程中应该关注排气孔位置出现的浆料液面幅度,避免出现漏浆爆仓的情况。

小结:

套筒灌浆施工技术是装配式高层建筑施工过程中非常常见的一类应用,实施技术涉及到了灌浆料的配制,灌浆操作、封仓等一系列的流程,所以施工过程中应该引进高技术人才,发挥套筒灌浆技术的优势,不断进行施工技术总结,为高层建筑的装配式施工提供可靠和有力的保障。

参考文献:

[1]装配式建筑套筒灌浆质量问题研究进展.张永强.江苏建筑.2018.

[2]装配式建筑套筒灌浆料技术及简介.吕代江.门窗.2016.

论文作者:唐鹏飞

论文发表刊物:《工程管理前沿》2020年第5期

论文发表时间:2020/4/30
