关键词：智能；告警；工具箱
1、背景技术
工具箱它是一种容器，是存储工具和各种家庭杂物的容器，可用于工业生产，工业维修等各种用途，使用广泛，它分为移动型和固定型，移动性的工具箱也就是所谓的工具车。
电力工程用的工具箱是工具箱中的一种，目前电力工程工具箱的箱体与箱盖盖合通过卡扣固定，工具箱的安全性较差，容易造成工具的丢失，且工具箱内工具的缺少与否，在工具箱不开箱的情况下难以发现，实用性较差，对此需要设计一种方便使用的智能告警工具箱。
2、实用新型内容
本实用新型的目的在于提供一种智能告警工具箱，以解决上述背景技术中提出的目前工具箱的箱体与箱盖盖合通过卡扣固定，工具箱的安全性较差，容易造成工具的丢失，且工具箱内工具的缺少与否在工具箱不开箱的情况下难以发现的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种智能告警工具箱，包括第一箱体和第二箱体，所述第一箱体一侧转动安装有第二箱体，所述第一箱体和第二箱体相适配设计，所述第一箱体和第二箱体底部均固定安装有两个万向轮，所述第一箱体一端伸缩安装有拉杆，所述第一箱体外壁嵌入固定安装有若干规格一致且相互之间呈矩形阵列的指示灯，且指示灯对应各个工具进行标识雕刻。所述第一箱体靠近第二箱体的侧边固定安装有两个密码锁插件，所述第二箱体靠近第一箱体的侧边固定安装有两个密码锁锁芯，两个所述密码锁插件分别与两个密码锁锁芯位置相对且相适配设计，所述第一箱体一侧边中部转动安装有把手，所述第二箱体侧壁嵌入固定安装有密码锁。
作为本实用新型的一种优选技术方案，所述第一箱体的箱底固定安装有蓄电池、端子排和若干接近传感器，所述蓄电池输出端与端子排输入端电性连接，所述端子排输出端分别与若干接近传感器输入端电性连接，所述密码锁锁芯和密码锁电性连接，所述端子排输出端与指示灯输入端电性连接，所述接近传感器型号为电容式接近传感器（常闭型），可实现对金属及非金属材料的识别，通用性强。
作为本实用新型的一种优选技术方案，所述第二箱体的箱底嵌入安装有第二内垫，所述第二内垫与第二箱体内腔相适配设计，所述第一箱体的箱底嵌入安装有第一内垫，所述第一内垫与第一箱体内腔相适配设计。
作为本实用新型的一种优选技术方案，所述第一内垫上端面开设有若干工具槽，若干所述工具槽内均放置有对应的工具，若干所述工具槽槽底分别与若干接近传感器的检测探头相接触。
作为本实用新型的一种优选技术方案，若干所述接近传感器分别与若干指示灯一一对应相互串联接入并联电路中。
本实用新型的有益效果是：本实用新型一种智能告警工具箱，具有灵敏度、通用性、安全性高的特点。在具体的使用中，与传统的工具箱相比较而言，本智能告警工具箱能够通过指纹识别和数字密码两种开锁方式，在提高工具箱安全性的同时，使开锁方式更加方便。并通过接近传感器检测各个工具槽内工具是否丢失。此接近传感器内置常闭触点开关，若某个工具备取出且未归还，接近传感器内部开关常闭触点处于导通状态，箱体外部指示灯常亮，可以很直观的提醒使用者相应工具处于未归还状态。在工具归还后，接近开关常闭触点断开，线路中的指示灯熄，提醒使用者工具已经归还。该工具箱特别适用于电力、航空、高铁检修施工过程中的工具管控，使用者可在检修作业完成后第一时间对工具箱内工具进行统计，及时消除工具遗失在主设备上带来的安全隐患。
3、具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

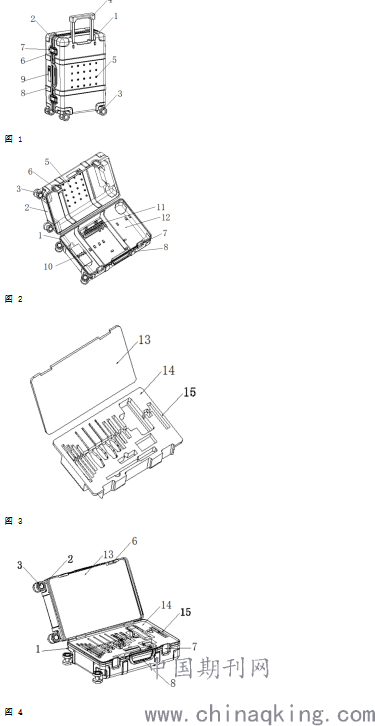

请参阅图1-4，本实用新型提供了一种智能告警工具箱，包括第一箱体1和第二箱体2，第一箱体1一侧转动安装有第二箱体2，第一箱体1和第二箱体2相适配设计，第一箱体1和第二箱体2底部均固定安装有两个万向轮3，第一箱体1一端伸缩安装有拉杆4，第一箱体1外壁嵌入固定安装有若干规格一致且相互之间呈矩形阵列的指示灯5，第一箱体1靠近第二箱体2的侧边固定安装有两个密码锁插件6，第二箱体2靠近第一箱体1的侧边固定安装有两个密码锁锁芯7，两个密码锁插件6分别与两个密码锁锁芯7位置相对且相适配设计，第一箱体1一侧边中部转动安装有把手8，第二箱体2侧壁嵌入固定安装有密码锁9。
其中，第一箱体1的箱底固定安装有蓄电池10、端子排11和若干接近传感器12，蓄电池10输出端与端子排11输入端电性连接，端子排11输出端分别与若干接近传感器12输入端电性连接，密码锁锁芯7和密码锁9电性连接，密码锁9接入供电电路，密码锁9内置单片机，并且外置指纹触板，端子排11输出端与指示灯5输入端电性连接，接近传感器12为电容式接近传感器（常闭型）。
其中，第二箱体2的箱底嵌入安装有第二内垫13，第二内垫13与第二箱体2内腔相适配设计，第一箱体1的箱底嵌入安装有第一内垫14，第一内垫14与第一箱体1内腔相适配设计，第一内垫14和第二内垫13起到了缓冲保护内部元件的作用。
其中，第一内垫14上端面开设有若干工具槽15，若干工具槽15内均放置有对应的工具，若干工具槽15槽底分别与若干接近传感器12的检测探头相接触，当有工具丢失或者未按照规定放入工作槽15中，外部指示灯常亮。
其中，若干接近传感器12分别与若干指示灯5一一对应相互串联接入并联电路中，当该线路中接近传感器12没有检测到对应工具，即常闭触点接通该线路，使得对应指示灯5常亮。归还后传感器12检测到工具，常闭触点断开，电路失点告警灯熄灭。
.png)
4、工作原理
首先打开第一箱体1和第二箱体2，接通蓄电池10与端子排11的连接电路，按下第二箱体2内侧密码锁9处的开关按键43三到五秒，直到等待蓝色灯光闪烁指纹录入功能启用，将手指放到指纹模块45的识别区域，录入指纹，直到蓝色变为紫色离开，多变换几个角度姿势录入指纹，灯光由紫色变为蓝色常亮并熄灭时，提示指纹录入成功，修改密码时，按下密码锁9的左侧按钮，拨动密码锁9的密码轮，修改相应的密码，按下左侧的重置按键，修改录入成功，安装在第一内垫14的工具槽15内的工具出现丢失或者脱离对应工具槽15的情况时，在工具槽15槽底安装的接近传感器12常闭触点闭合，导通该连接线路，使得对应的指示灯5常亮，归还后传感器12常闭触点断开，电路失电，告警灯熄灭。能够对箱内工具是否存在做出及时可靠的检测，避免遗漏。该工具箱特别适用于电力、航空、高铁检修施工过程中的工具管控，使用者可在检修作业完成后第一时间对工具箱内工具进行统计，及时消除工具遗失在主设备上带来的安全隐患。
在本实用新型的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
本实用新型公开了一种智能告警工具箱，包括第一箱体和第二箱体，第一箱体一侧转动安装有第二箱体，第一箱体和第二箱体相适配设计，第一箱体和第二箱体底部均固定安装有两个万向轮，第一箱体一端伸缩安装有拉杆， 第一箱体外壁嵌入固定安装有若干规格一致且相互之间呈矩形阵列的指示灯，
5、结语
本实用新型是一种基于接近传感器技术的智能告警工具箱，且具有指纹识别解锁功能。具有灵敏度高、安全性高的特点，与传统的工具箱相比较而言，本智能告警工具箱能够通过指纹识别和数字密码两种开锁方式，在提高工具箱安全性的同时，使开锁方式更加方便。并通过接近传感器检测各个工具槽内工具是否丢失。此接近传感器内置常闭触点开关，若某个工具备取出且未归还，接近传感器内部开关常闭触点处于导通状态，箱体外部指示灯常亮，可以很直观的提醒使用者相应工具处于未归还状态。在工具归还后，接近开关常闭触点断开，线路中的指示灯熄，提醒使用者工具已经归还。该工具箱特别适用于电力、航空、高铁检修施工过程中的工具管控，使用者可在检修作业完成后第一时间对工具箱内工具进行统计，及时消除工具遗失在工作现场带来的安全隐患。
论文作者:张靖东、赵莉
论文发表刊物:《当代电力文化》2019年 18期
论文发表时间:2020/1/16
