佛山市安固之房屋检测鉴定有限公司 广东佛山 528000
摘要:砌体结构因造价低、施工工艺简单、具有良好的保温、隔热、隔声性能,在我国建筑结构体系中占有重要地位,我国城镇数十亿平方米的公共建筑、工业厂房和住宅为砌体结构,由于各种原因其中近一半建筑物存在问题,需进行可靠性鉴定和维修改造,其中20% 急待鉴定加固,所以对砌体结构工程现场检测方法的研究已迫在眉睫。
关键词:房屋砌体;砂浆强度;检测方法
引言
房屋结构中墙体是房屋的重要组成部分,具有承重和围护的双重作用,特别是承重墙应具有足够的强度和稳定性,砌体砂浆强度作为墙体的重要质量指标之一对判断房屋的安全性起着关键作用。
1.砂浆砌体强度现场检测方法
砌体结构主要指砖砌体,砌体强度是由砖块和砂浆强度或施工时制做的砌体试块强度来决定的,传统的检测方法是直接从砌体结构上截取试样,进行抗压强度试验而砌体结构的特点导致取样存在较大难度,取样时的扰动又会对试样产生较大损伤,从而影响试验结果。因此,砌体结构的现场原位非破损或半破损试验方法理所当然地受到重视,并广泛开展研究和工程实际应用。
1.1 砂浆砌体强度的间接检测法
1.1.1回弹法。采用砂浆回弹仪检测墙体中砂浆的表面硬度,根据回弹值和碳化深度推定起强度的方法。检测砂浆强度的基本原理与混凝土强度检测的回弹法相同,只是采用专门的砂浆回弹仪,因为砖的表面硬度与强度有良好的相关性,所以,此法精度高,且简单、适用。
1.1.2推出法。推出法又称顶推法、剪法,具体称单砖单剪法。即把一单砖的顶面、两侧面砂浆清除,只留底面,用特制的小千斤顶将其“顶出”,在极限状态时,测得水平推力、推出砖下的砂浆饱和满度及砖与砂浆的粘接抗剪强度,并根据抗剪强度与抗压强度的关系,以此推定砂浆砌体抗压强度的方法。
1.1.3筒压法。将取样砂浆破碎、烘干并筛分成符合一定级配要求的颗粒,装入承压筒并施加筒压荷载后,检测其破损程度,用筒压比表示,以此推定其抗压强度的方法。
1.2 砂浆砌体强度的直接检测法
1.2.1抽样检测法。主要包括切割法与取芯法,切割法切割的试件宠大,搬运过程中扰动大,造成试验结果的离散性大,耗费大量的人力、财力,只限于庞大砌体工程质量事故处理及对其它方法的校准。取芯法是对芯样作抗压和抗剪试验,对砌体扰动也很大,其试验结果不太一致。
1.2.2原位检测法。主要包括扁顶法、原位轴压法和原位剪切法。扁顶法是采用扁式液压测力器装入开挖的砌体灰缝中进行砌体强度的原位检测方法,它较好地克服了取样法的不足,但备复杂,允许的极限应变较小,测定砌体的极限强度受到限制。原位轴压法是对扁顶法的改进,其原理与其一致,测定砌体的极限抗压强度,推算其标准抗压强度,缺点是设备较沉重,使用不便,原位剪切法是在墙体上直接测试砌体通缝的抗剪强度,由于对测试部位有限制,使其应用有一定的局限性。
2.试验设备及几种试验方法的比对
2.1试验设备
在试验中,我们采用砂浆回弹仪(TH- 20)用于砂浆回弹强度试验。
2.2试验数据比对

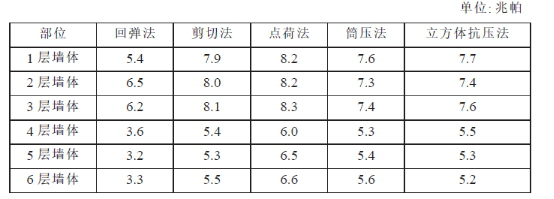

某住宅楼墙体1~3 层砂浆的设计强度为7.5 兆帕,4~6 层砂浆的设计强度为5.0 兆帕。每种方法取6 组样品,按照砌体工程现场检测技术标准要求将样品加工成标准试样,分别进行试验,通过5 种不同的试验方法分别得到6 组样品的试验数据,计算出每种方法的平均值进行比较,检测试验比对数据见下表。
微机液压万能材料试验机(WEW- 50B)用于砂浆点荷法强度试验。SS- 20 砂浆剪切仪用于砂浆剪切法强度试验。ZYE- 300 恒应力压力试验机用于砂浆筒压法强度试验。YA- 2000 压力试验机用于砂浆立方体抗压强度试验。
从表中可以看出不同试验方法可能引起砌体砂浆强度出现合格与不合格两种相反的判定结果,所以有必要就不同的试验方法进行分析研究,以得到准确、快速、实用的检测方法。
3.几种不同方法的比较和适用范围
3.1回弹法
回弹法是根据砂浆表面硬度与强度之间的关系建立的一种无损的检测方法。根据回弹值,查有关图表即可得到砂浆的强度。回弹法的优点是它属原位无损检测,测区选择不受限制;回弹仪有定型产品,性能较稳定、仪器易携带、操作方便、检测速度快,检测部位的装修层仅局部损伤。回弹法对测试砂浆强度小于10.0Mpa 的结果偏差较大,而当砂浆强度大于10.0Mpa,回弹数据相对比较准确,另外,砂浆强度不应小于2.0Mpa,否则读不出数据,回弹法试验数据离散性偏大,数值偏低,单独使用不适合司法鉴定工作,需要其他方法进行校正。
3.2推出法
推出法的优点是它属原位检测,直接在墙体上测试,测试结果综合反映了施工质量和砂浆质量,设备较轻便、检测部位局部破损。本方法适用于推定240mm 厚普通砖墙中的砂浆砌体强度,所测砂浆的强度等级宜为M1~M15。检测时,将推出仪安放在墙体的孔洞内。推出仪由钢制部位、传感器、推出力峰值测定仪等组成。
3.3筒压法
筒压法是属取样检测,仅需利用一般混凝土试验室的常用设备,缺点是取样部位损伤过大,测点数量太多,工序较为烦琐,测试时间长,不宜推广。本方法适用于推定烧结普通砖墙中的砌筑砂浆强度。检测时,应从砖墙中抽取砂浆试样,在试验室内进行筒压荷载试验,测试筒压比,然后换算为砂浆强度。本方法所测试的砂浆品种及其强度范围应符合下列要求:①中、细砂配制的水泥砂浆,砂浆强度为2.5~20Mpa;②中、细砂配置的水泥石灰混合砂浆,砂浆强度为2.5~15Mpa;③中、细砂配制的水泥粉煤灰砂浆,砂浆强度为2.5~20Mpa;④石灰质石粉砂与中、细砂混合配制的水泥石灰混合砂浆和水泥砂浆,砂浆强度为2.5~20Mpa。本方法不适用于推定遭受火灾、化学侵蚀等砌筑砂浆的强度。
3.4 原位检测法
扁顶法、原位单剪法、原位单砖双剪法属原位检测,直接在墙体上测试,测定结果综合反映了材料质量和施工质量,具有较强的直观性、可比性,设备较轻。但扁顶法存在一定的缺点,扁顶重复使用率较低,砌体强度较高或轴向变形较大时,难以测出抗压强度,检测部位存在局部损伤。扁顶法适用于检测普通砖砌体的抗压强度,测试古建筑或重要建筑的实际应力,测试具体工程的砌体弹性模量。槽间砌体每侧的墙体强度不应小于1.5m,同一墙体上的测点数量不宜多于1 个,测点数量不宜太多。原位单剪法适用于检测各种砌体的抗剪强度,测定选在窗下墙部位,且承受反作用力的墙体应有足够长度。原位单砖双剪法适用于检测烧结普通砖砌体的抗剪强度,当砂浆强度低于5Mpa 时,误差较大。
4.结语
在选择砂浆砌体强度现场检测方法时要综合考虑施工工艺、施工质量、检测仪器、预定目标等,同时,要充分考虑砌筑砂浆强度检测人为影响因素。砌筑砂浆强度检测人为影响因素较大,这主要由于砂浆强度低、离散性大及测试而可测性差等客观原因决定,而且,现有各类测试仪器制造和应用处于起始阶段,仪器性能不稳定,标定困难。因此,建议结合实践经验及砂浆砌筑施工中材料配合比、施工工艺性能及养护对测试结果进行分析,井对检测结果可靠性作出判断以避免对工程产生误判,必要时可用其他方法进行验证。
参考文献:
[1]GB/T50315—2000.砌体工程现场检测技术标准[S].北京:中国建筑工业出版社.
[2]JGJ 70- 90 建筑砂浆基本性能试验方法[S].中国建筑工业出版社.
[3]GB/T50244- 2004. 建筑结构检测技术标准[S].中国建筑工业出版社.
论文作者:邹亚军
论文发表刊物:《基层建设》2016年15期
论文发表时间:2016/11/15
