广州地区LTB145型开关缺陷分析与总结论文_刘禹

摘要：本文通过对广州石楼、太石等变电站110kV瓷柱式LTB145D1型断路器运行后出现一起断路器半分半合、两起合闸弹簧断裂等故障维修设备进行的相关排查验证，总结LTB145型开关的缺陷与应对措施。

关键词：LTB145；SF6断路器；缺陷

引言

在电力系统中,高压断路器是发、输、变、配电环节接通、分断电路和保护电路的重要设备之一。它既能切换正常负荷电流和空载电流,又可在系统发生故障时配合继电保护装置迅速断开故障点。为此,要求高压断路器必须可靠工作,以保证电力系统安全运行。SF6断路器是维护少、寿命长的断路器。为保证SF6断路器的长寿命,密封则成为SF6断路器的关键工艺技术之一。

1.开关故障及处理情况

本次维修的110kVSF6瓷柱式LTB145D1-BLK154型断路器，运行后出现一起半分半合、两起弹簧断裂及连接短拉杆生锈的故障。某电力企业对发生的故障原因均进行了细致的检查分析和送第三方进行检测分析。

具体见如下列表。

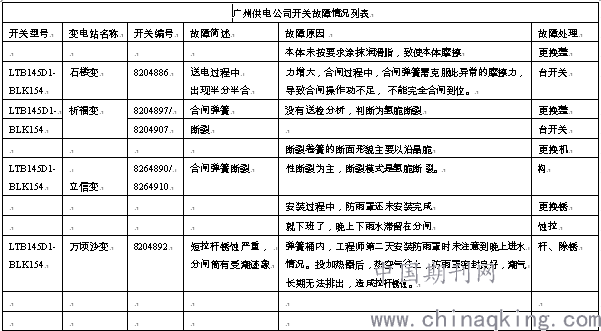

表1广州供电公司开关故障情况列表

2.故障隐患排查措施的制定

开关故障后，某电力企业及时制定了隐患排查措施：

1、为了排除某电力企业大修过程中因润滑脂涂抹不符合要求造成压气缸摩擦力增大的隐患，某电力企业制定了隐患排查方案并和贵处一起实施了排查工作，并对扭矩超标开关进行了更换。

2、祈福变LTB145D1-BLK154型开关合闸弹簧断裂后，为排除因制造过程中的分散性而引起的不合格弹簧，某电力企业也制定了弹簧故障隐患排查方案：对合闸弹簧进行过载保压检查，即合闸弹簧储能至200度，保持24小时，剔除瑕疵弹簧。

3.开关排查情况和结论

3.1LTB145D1-BLK154故障隐患排查情况和结论

表2故障隐患排查情况汇总

故障隐患开关返ABB公司解体检查和验证ABB对现场排查本体扭矩超标故障隐患的开关，进行返ABB工厂解体检查和验证试验。具体解体和验证情况如下：

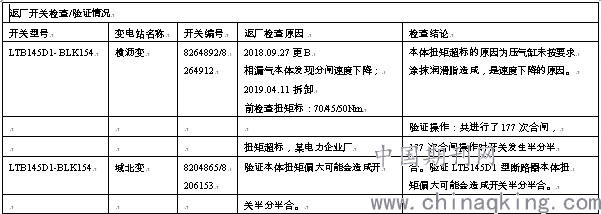

表3返厂开关检查/验证情况

4.故障隐患排查和分析结论

综合现场排查情况和工厂解体检查分析以及弹簧送检第三方检测结果，我们对本次广州LTB145D1-BLK154型瓷柱式断路器维修和排查得出如下结论：

1)根据现场排查情况和返ABB工厂解体检查综合分析，石楼变开关半分半合、横沥变开关速度降低以及排查发现的本体扭矩超出排查标准，均是由于压气缸涂抹润滑脂不符合要求造成的。

2)立信变和祈福变合闸弹簧断裂故障位置基本一致，根据立信变合闸弹簧送第三方检测结果分析，断裂弹簧的断面形貌主要以沿晶脆性断裂为主，断裂模式是氢脆断裂，检测结论是氢脆断裂存在一定概率特点。但目前对于氢脆并无检测标准,因此为了能排除潜在的风险，剔除不合格的弹簧，弹簧供应商在出厂时应对弹簧进行过载检查。通过对此次断裂弹簧的追查发现，由于LTB145D1-154开关已停产，此类型弹簧每年的需求量极少，供应商在此次弹簧供货时并未按要求进行过载检查。

3)城北变LTB145D1-BLK154型开关排查扭矩超标，返ABB工厂验证，验证操作177次合闸时开关发生半分半合，验证了LTB145D1- BLK154型断路器本体扭矩偏大可能会造成开关半分半合。

4)祈福变LTB145D1-BLK154型开关排查扭矩合格，返ABB工厂验证，验证操作能正常合闸操作1000次,分闸操作1000次。证明了ABB公司提出的《断路器预防性排查方案》是行之有效。、维修预防措施

针对目前存在维修问题，我们已找到问题原因并已制定出了相应的解决措施：

1）压气缸涂抹润滑脂不符要求预防措施a.开关大修需固定负责人，负责人需经过培训并考试授证。b.凡涉及大修工作，须指定负责人负责完成；大修配合人员需固定人员名单，并接受

大修培训并取得考试授证。

c.更新作业指导书，明确压气缸内部镀银面全程需均匀涂抹润滑脂，涂抹完成后大修负责人需检查确认合格。

d.维修时需进行压气缸的拉力检测、本体扭矩检查、100次出厂试验。确保大修开关性能合格。

论文作者:刘禹

论文发表刊物:《电力设备》2019年第20期

论文发表时间:2020/3/16
