摘要：10kV配电线路的用量遍布我们生活的各个角落，是生活中不可缺少的重要组成部分。但是，10kV配电线路的运行环境比较复杂，也比较容易受到外界的影响而发生故障，从而影响了配网运行的可靠性。因此，本文以务实的工作作风，深入践行精益化管理方法，通过对日常运行维护工作的到位程度、相关实例图片、屡次重合闸成功并赖予雷雨天过电压为主体理由的运行单位的深入探讨，并结合“隐性”问题或缺陷因素的存在分析与真正执行传统＋技术、系统的工作方法，从而祛除运行设备“隐性”缺陷向暂态故障潜化，使高压配网线路运行的可靠性得到进一步的提高。
关键词：管理到位；“隐性”缺陷；可控因素；“逢停必登”；可靠运行；无人机巡视；素养管理
引言
随着我国经济水平的不断提高，各地经济的快速发展，人们用电量的需求日益增大，为了能给用户更高效可靠的电力供应，我们必须要提高配电线路的供电可靠性。但是，个别运行维护单位对配网运行巡视维护工作的不重视，导致了配电线路在供电过程中，留下了很多安全隐患。
在2015年05月15日下午 18时20分，某运行单位接调度通知，110kV沙塘变电站10kV微沙联线限时电流速断并重合闸成功，随后运行单位立即组织二组员工进行巡视，在21时13分，各组汇报称巡线无异常并计划在第二天继续进行巡视，但次日巡线后还未发现异常，根据广东电网公司雷电定位系统记录显示，当时此线路II段存在多个雷击点，具体原因是雷击II段过流造成线路限时电流速断；而在同年05月20日下午13时03分，该运行单位再次调度通知，称110kV沙塘变电站10kV微沙联线瞬时电流速断并重合闸成功，该运行单位立即组织员工进行巡视，在18时59分，巡视人员未发现异常，但与调度复查调度系统信息后，根据广东电网公司雷电定位系统记录显示，该线路I段过流情况相符，其原因是雷击造成线路瞬时电流速断跳闸。（110kV沙塘变电站10kV微沙联线为联络线，中段无分段开关）。结合多年运行维护的经验，运用“细节决定安全”风险管理理念，我认为上述运行单位的运行维护工作的到位程度是不理想的，因为该运行单位巡视不到位、工作不细致，而且未真正运用传统＋系统、技术的工作方法，用心用脑去祛除运行设备的“隐性”缺陷向暂态故障潜化，他们始终认为雷雨天是造成过电压的唯一理由，然后采取打个圈就回来报“平安”的处理方式，但是实际上“隐性”缺陷运行设备的暂态故障依然存在。
根据实际情况所出现的问题实施管理到位，在我日常工作当中，也经常遇到，因此对于这些问题，也结合了实际对解决方法进行了探讨，目前，我所工作的地点是开平市的沙塘供电，而截止到2015年，沙塘供电所有10kV线路12条，10条已实现环网的线路，线路环网率可达83%，转供电机率较高，然而因为环境因素、运行状态因素、物的因素影响，导致了配网设备“隐性”问题、异常状况、缺陷逐步转变为线路瞬时性短路故障，从而阻碍配网可靠运行供电，因此在2015年5月29日，沙塘供电所开展了2015年配网运行前景调查分析会。
该会议主要对如何提高配网运行可靠性进行了研究和讨论，通过会议得出了一个结论：要提高配网可靠运行，设备是基础，管理是关键。针对结论所得出的解释是必须全面提高运行维护工作的效率，使运行维护人员能全面了解清楚配网运行状况，掌控维护中心方向，以更加务实的工作作风、更加饱满的热情，深入践行精益化管理模式。
.png)

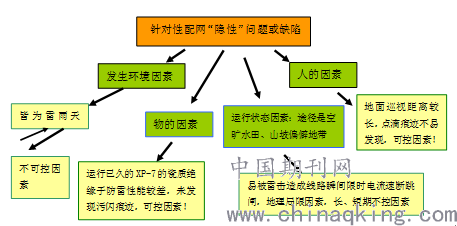

通过会议，我们还得出了一个“隐性”缺陷的因素存在分析图，该分析图说明了解决问题重点是要解决可控因素。针对这方面，从2015年6月2日开始，沙塘供电所已开始着手开展供用电及其管理工作手段、有计划组织可控物的因素、人的因素良性运转工作。
在此期间，配网安全员分析可控因素，了解到线路瞬时性短路故障是造成故障线路重合闸成功的主要原因，而其日常常见故障有：线路金属性短路故障；线路引跳线断线弧光短路故障；跌落式熔断器、隔离开关弧光短路故障；小动物短路故障；雷电闪络短路故障等。本次工作挖掘了绝缘子“隐性”缺陷，并论述了它在雷电闪络短路故障造成故障线路重合闸成功过程中扮演着主要角色，进而得出了好好利用技术、系统的工作方法，加强及时发现和消除设备缺陷的能力，预防事故发生，达到提高配电网的供电可靠性的目的。
除此之外，根据当前县级供电局的配电网络架设基本还有大部分XP-7瓷质绝缘子，特别在同杆架设的环网线路中，出现同时停电难的状况，据调查，此类型工程建设基本在1996～1998年间，由于先天条件不足，且近一两年间未全面更换为 FC-70/146防污型钢化玻璃绝缘子，日晒雨淋之下导致其表面和瓷裙内囤积污秽，而且加上其制造质量不良、绝缘强度低，在雷电冲击和内过电压的冲击下，就很容易引起爬电及闪络现象，沿绝缘表面发生破坏性的放电，从而造成线路瞬时性短路故障。

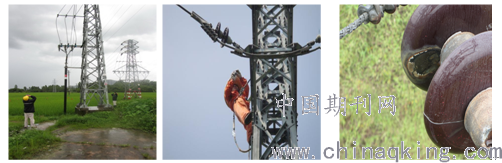

开展过程：在“逢停必登”期间，运维人员检查发现不少闪络、击穿的绝缘子，这对配网安全管理工作造成很大的影响，通过该项行动，可以全面统计“隐性”缺陷，便于策划整改。通过对检查结果的分析和研究得出。在施工的过程中应该严格的按照施工的质量标准去进行，遗漏如接触良、配置配件不相符、负载蛮速增长、与原设计裕度冲突和列年强对流雷雨天气频繁冲击，都会给运行设备的安全运行带来了很大威胁，造成运行中的架空导线接口、配电变压器带病运行，久而久之，将发生显性缺陷报警，预兆抢修工作开始，影响配网可靠运行。而利用红外热像仪测温与计量自动化系统技术手段预早发现配网缺陷、设备隐患的工作方法，开展整改工作，可以使配网可靠运行效果得到显著的提高。
.png)

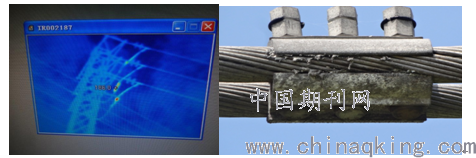

除了进行登杆检查，运维人员还利用红外热像仪测温发现运行已久、且转供电承担另一线路负荷的110kV沙塘站10kV微沙联线#69塔过流线夹接触不良，运行温度极大，除此之外，还发现原2019年施工人员无紧断上螺母，工程质量作业不规范、验收把关不严等问题。
除此之外利用计量自动化系统也是其中的一种方式，运用系统导出重过载配变截图并进行分析，从而做出预防配电变压器烧毁事故发生的工作计划。为了更好地巡视无异常的内在原因，考虑到架空的110kV沙塘站10kV微沙联线、10kV塔山线、10kV丽洞线、10kV开元线、10kV翠湖甲线基本途径空旷水田、山坡偏僻地带，防雷能力低，易被雷击造成线路瞬间限时电流速断跳闸，特别运行超过40年的10kV微沙联线，其设备锈蚀严重，杆塔配置型号为XP-7的耐涨瓷瓶的防断、防雷、防污能力较差，因此应该重点使用如医生诊病“望”的措施发现污闪的设备，并迅速将其更换为防污型钢化玻璃绝缘子 FC-7/146（防污Ⅰ）。
在管理工作的方向上主要是由配网安全员主抓月配网月度停电计划的工作内容，协调、统筹安排本所运行维护项目，结合技改、大修、基建工程实施“逢停必登”、闭环跟踪增加消缺计划，并由所长审核与督力，在计划开展期间分别对沙塘供电所现有11条10kV线路在现有的环境和资源下，努力寻求提高配网可靠运行的方向，并全力督导过程确保实施到位，分析其效果，进一步提高配网可靠运行基础。

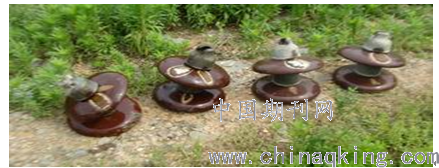

而在潮湿季节，是红外测温和防止线路设备发生“污闪”事故的“好时节”，可以安排运维人员三天利用望远镜进行地面观查、登杆检查；安排两天的时间，去开展负荷较重、设备较为残旧的线路设备红外测温专项行动并迅速把热成像仪红外测温存档以用作分析；截止到2015年7月31日，经过检查，共发现了1处低压接线耳、1处高压接线有发热异常现象，16处各有闪络、击穿的绝缘子。对已计划、完成的项目迅速办理申请材料、停电并结合其它阶段配网工程综合进行“逢停必登”检查与“逢停必搭顺风车”的消缺工作了。
从2015年7月1日至2015年12月30日，沙塘供电所深入领会配网管理标准、配网技术标准、配网作业标准规范管理内容，并全力督导实施过程使各项实施及时落实到位，全阶段共更换了256片防污型钢化玻璃绝缘子，进一步提高配网可靠运行基础，更加提高我所配网安全管理水平。
反馈可靠运行情况：通过上述一系列工作的安排和开展，2015年全年共发生10kV线路重合闸成功 7次，发生重合闸不成功1次，接地3次，比2014年的12次重合闸成功降幅达42%，同期也减少重合闸不成功2次、接地3次；而2015年全年共发生10kV线路重合闸成功4次，比2014年7次重合闸成功降幅达43%，同期重合闸不成功0次、接地增加2次，从以上的数据显示可得，监控、调整重过载配电变压器措施落实到位，配网健康运行态势良好，而且至今从未发生烧毁配电变压器事故，这也进一步提高高压配网线路运行的可靠性。与此同时，我所在施工效率上也取得了极大的提高，充分调动了员工的积极性和创造性，提升员工的工作能力与风险意识。
提升素养管理，除了在配网架空线路方面之外，10kV开关室的供电可靠性问题也值得重视。而10 kV配电网安全可靠的关键是解决闪络诱发相间短路及过电压烧毁设备的问题；对10 kV开关室的支持绝缘子、穿墙套管、刀闸支柱瓷瓶、连杆瓶等，可以加装防污罩。对于母排，可以加装绝缘热缩管。根据部分地的运行实践证明，这不仅能提高防污能力，而且还能防止小动物干扰而造成短路。

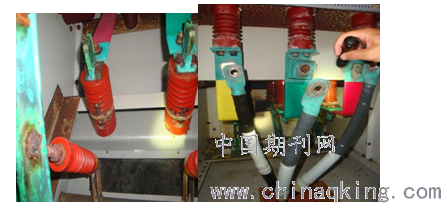

另外，镇级配网也应逐步加入10 kV开关（柜）室、欧变、美变等“家庭成员”，而我们也应按标准采取一些其他的手段来防止污闪问题。如在10 kV开关室（柜）安装吸湿器以降低空气的湿度，使其不具备污闪的条件，避免发生如下图某花园小区10 kV开关柜因无安装吸湿器如造成停电多日的事件。在日常图纸会审和验收时应严格把关；贯彻“逢停必扫、扫必干净”的原则，以最小的投入保证运行设备的健康运行。

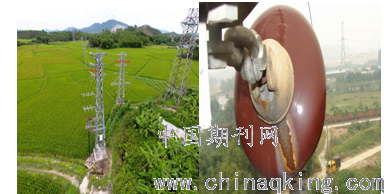

利用无人机巡视，其携带的高清摄像镜头依次对线路杆塔上的绝缘子、导线、避雷器、接线夹等等平时地面巡视人员不易发现的隐蔽的缺陷及日常巡视的盲区等进行详细巡视，并对容易出现缺陷的“黑点”部位进行悬停拍照，近距离检测架空输电线的运行情况，能准确的发现导线断股、绝缘子损坏等缺陷，真正做到了巡视无死角、无盲区，通过无人机精细化巡视，大幅提升电力线路巡视效率，保证线路通道的安全稳定运行，从而达到最佳效果。该次巡视通过采用传统方法，发现了故障的根源。
对于落雷较多的10 kV线路，应采取多种措施来提高其抗雷击的能力。现阶段基本已采用双瓷横担代替针式瓷瓶，针式瓷瓶改用爬距较长的瓷横担后，雷击次数明显减少，但分段、终端的耐张瓷瓶的压力明显增大，因此架空裸、绝缘导线、电缆两端、开关、配电变压器等设备就应装设防雷设备，而且应注意及时检测，发现不合格的应迅速实施整改，总之为了最大限度降低雷害，循环使用综合其它的传统＋技术、系统的方法，祛除“隐性”缺陷，是提高配网可靠运行的根本。

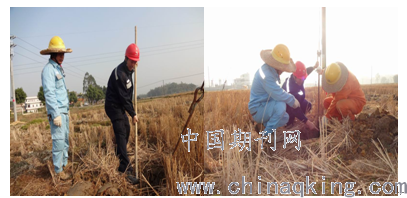

与此同时，日常工作也按部就班执行。从日常安全运行维护工作中要求运维人员擦亮眼睛、实地领会如何加强巡查缺陷的力度，把缺陷尽早消除在萌芽阶段，加强现场开挖工作，检查地埋拉棒锈蚀情况，全面了解设备的“健康”情况，做好配网“家底”的安全运行管理准备工作，为配网供电可靠性打下牢固基础。
作为一名电力工作者，我永远秉承“细节决定安全”的安全生产理念，为了消除人的可控而不控因素，提高供电可靠性，我们要践行“采用传统＋系统、技术的方法”，消除运行设备“隐性”缺陷、降低重合闸次数，积极对运行设备情况进行在眼、在线的监查、监测和监控，开展闭环消缺和整改缺陷设备，而这些工作的结果确实有所成效，因此也值得推广到其它运行设备安全管理工作中。
总结：
任何的设备都会在时间的流逝中不断老化，因此，我对今后配网安全管理工作提出了设想，推广全面收资，将残旧设备、线路，全瓷横担、旧式针瓶，铁塔生锈，铜铝对接线耳，残旧硅胶设备等设备方面问题和接力整改柱上开关单侧避雷器，绝缘导线未安装防雷线夹，接地电阻不合格，低压避雷器缺装，引下线被盗等防雷方面问题从根源上解决，开展开关核容工作并加强重过载设备分析，做好重过载设备的整改工作以及10 kV开关（柜）室、欧变、美变的防污闪工作，通过齐步整合开展整改工作，进一步保证电网设备的优良运行，使基层班组日常闭环安全生产管理中的“三基”建设工作更加巩固，最终有效的提高配电线路的稳定、健康运行，切实提高供电质量水平。
参考文献：
[1]《广东电网公司中低压配电运行管理标准实施细则》2010年03月01日
[2]《广东电网公司设备缺陷管理规定》2010年05月21日
[3]《广东电网公司地区供电局设备运行状况分析管理标准》2010年06月23日
[4]广东电网公司生产技术部《配网运维班组基本技能和核心业务学习手册》 2012年3月
[5]《中国南方电网有限责任公司电力安全工作规程》Q/CSG51000-2015 2015年07月03日
