关键词：电能表；错误接线；正确计量；
引言
尽管智能电能表的精确度很高、误差很小，但错误接线对电能计量的影响却很大。因此，对于电能表的错误接线，需要及时发现并纠正，同时，还要善于根据现场的错误接线情况，正确地绘制出错误接线图和相应的向量图以便进行电能计量分析，最终达到对错误接线时的电量进行准确的更正并退补。电能表错误接线计算过程复杂，仅依靠人工判断分析，不能够及时发现错误类型和电量退补，因此研发一款电能表错误接线计算分析软件势在必行。
1.原理分析
三相三线智能电能表由两元件组成，三相四线智能电能表由三元件组成，判断错误接线类别，实际上是在判断电能表中每一元件的电压、电流接线方式以及功率的计量。将每个元件的电压、电流接线方式判别清楚，就得到了电能表的错误接线方式。
1.1三相三线智能电能表错误接线分析
1. 电压接入相序
电压相序错接线是指 A、B、C 三相电压三根接线其中两根相互交叉或是三根相互轮换而造成的错误接线
（1）正确相序：ABC
（2）错误相序：BAC；CBA；ACB；CAB；BCA

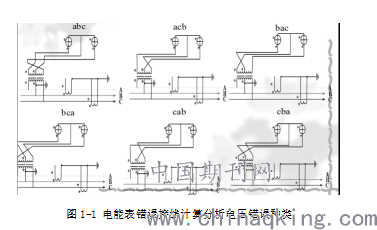

综上所述，正确电压相序有 1 种、错误电压相序有 5 种、电压相序共 6 种，具体情况如图所示。
.png)
2. 电流接入相序
电流相序错接线是指 A、C 两相电流四根接线交叉等造成的错误接线。
（1）正确电流相序：第一元件 Ia，第二元件 Ic。，电流相序为：Ia、Ic。
（2）错误电流相序：
一元件 Ia，二元件 Ic，电流相序 Ia、Ic；
一元件?Ia，二元件 Ic，电流相序?Ia、Ic；
一元件 Ia，二元件?Ic，电流相序 Ia、?Ic；
一元件?Ia，二元件?Ic，电流相序?Ia、?Ic；
一元件 Ic，二元件 Ia，电流相序 Ic、Ia；
一元件?Ic，二元件 Ia，电流相序?Ic、Ia；
一元件 Ic，二元件?Ia，电流相序 Ic、?Ia；
一元件?Ic，二元件?Ia，电流相序?Ic、?Ia。

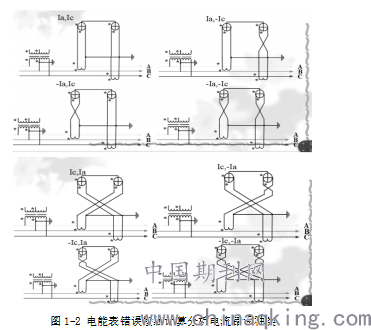

综上所述，正确电流相序有 1 种、错误电流相序有 7 种、电流相序共 8 种，具体情况如图所示。
.png)
综上所述，三相三线错接线类型主要是电压接入相序和电流接入相序的组合，有 6*8=48 种。在上
述 48 种接线中，只有电压接入相序为 ABC，电流接入相序为 Ia、Ic 时为正确接线，其余均为错误接线。
同时考虑到电压互感器极性错接的4种可能，则有24种接线方式，因此电压电流所有组合起来共有576种可能，其中只有一种接线方式是正确的。
1.2三相三线智能电能表错误接线分析
1. 电压接入相序
电压相序错接线是指 A、B、C 三相电压三根接线其中两根相互交叉或是三根相互轮换而造成的错误接线
（1）正确相序：ABC
（2）错误相序：BAC；CBA；ACB；CAB；BCA
（2）错误电流相序：
一元件 Ia，二元件 Ib，三元件Ic，电流相序 Ia、Ib、Ic；
一元件?Ia，二元件 Ib，三元件Ic，电流相序?Ia、Ib、Ic；
一元件 Ia，二元件?Ib，三元件Ic电流相序 Ia、?Ib、Ic；
一元件?Ia，二元件?Ib，三元件Ic，电流相序?Ia、?Ib、Ic；
一元件 Ic，二元件 Ia，三元件Ib，电流相序 Ic、Ia、Ib；
一元件?Ic，二元件 Ia，三元件Ib，电流相序?Ic、Ia、Ib；
一元件 Ic，二元件?Ia，三元件Ib，电流相序 Ic、?Ia、Ib；
一元件?Ic，二元件?Ia，三元件Ib，电流相序?Ic、?Ia、Ib。
综上所述，三相四线错接线类型主要是电压接入相序和电流接入相序的组合，有 6*48=288 种，在此不一一列举。
2.软件设计

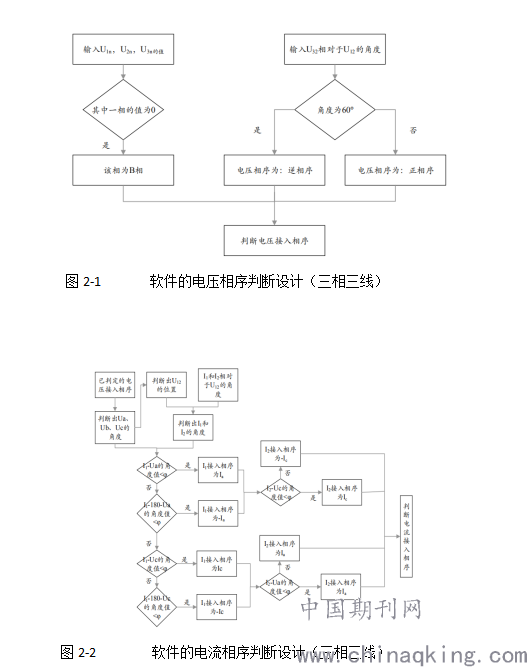

2.1 三相三线智能电能表错误接线类型判断
.png)

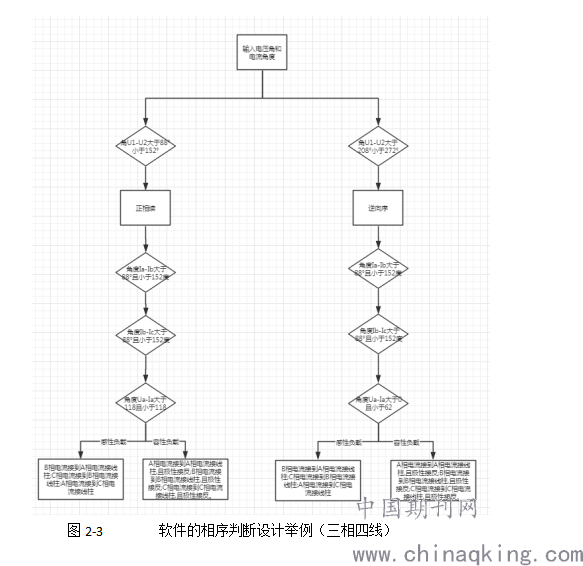

2.2 三相四线智能电能表错误接线类型判断
.png)
3.现场使用
本软件分为pc版和手机app，通过输入所要求的测量数据能够准确的反映电能表错误接线类型，以及该错误接线状态下的电量退补情况并导出保存以备查案及报告出具。
4.结束语
电能表错误接线计算分析软件具有准确度高，分析快，显示内容直观，便携性强的特点。 计量人员现场处理计量装置错误接线异常时不需再现场绘图分析，打开手机app输入测量数据，计算判断即可。节省了人力成本，提高了错误接线分析的计算效率，缩短了现场处理错误接线的时间，从而提高了现场处理计量装置错误接线异常的技术水平。
论文作者:任杰
论文发表刊物:《当代电力文化》2019年 18期
论文发表时间:2020/1/16
