江苏精亚洁净工程股份有限公司 214426
摘要：CAD一直是建筑设计领域重要的计算机技术，而BIM是继CAD之后又一重要的计算机技术，对于建筑工程的发展有着重要的影响作用，并且在暖通空调技术当中也有应用，并为其解决诸多的疑难问题。笔者就暖通空调工程中BIM技术的应用做出探索，并对BIM技术的优势做出全面的了解，进而在应用中能够与暖通空调工程深化设计有效的结合起来，为暖通空调工程的发展奠定坚实的基础。
关键词：BIM技术、暖通空调设计、应用
诸多数据表明，暖通空调的能源消耗在我国能源总消耗中的占比非常的高，达15%，且暖通空调的设计技术要求非常的严苛。采暖、通风以及空调调节方面是BIM技术主要的应用方向。基于此，如何优化及改善暖通空调的技术研究、怎样提高暖通空调的使用性能、怎样确保暖通空调的环保理念、减少能源消耗、提高人们的生活质量是暖通空调设计人员的设计重点。而在暖通空调工程深化设计领域中正确的应用BIM技术，能够进一步提升暖通空调设计的标准化，并朝着我国可持续发展的目标前进。
1.暖通空调的设计特征
1.1 数据互用特征
设计暖通空调工程的过程当中，符合程度的明确需要借鉴建筑集合与热工的协调。建筑架构、给排水工程、电气等空间的重组型是管线规划过程中重点考虑的内容，这主要是为了更好的提供结构承载的力度与电气符合的程度，而建筑、设施、电气与结构等信息数据在这部分工程当中需要共用。这一目的的实现，一方面需要在工程内部实现，另一方面则是信息输出的过程中，借助格式的交换，通过文件外部来实现信息共享，因建筑结构、水暖电等设计软件在暖通空调设计软件当中的应用，信息输出的格式如果是DWG，那么就要转换为DXF的格式，以提高信息共享、共用的效率。
1.2 数据集成特征
设计决策周期是数据集成设计的核心，决策周期的时间较短，就会加大设计变更产生的效果。目前，为了能够最大程度的减少能源的消耗以及对环境的污染现状，大量的建筑模拟性能的软件在建筑市场中出现，并与暖通设计软件之间有着紧密的联系。尤其是节能软件，计算机内核在软件中也存在。暖通空调年度能源损耗可以通过计算机内核来计算，进而对动态负荷也做出计算。传统的计算方式因计算机的出现而摆脱了束缚，并将先进的计算方式Dset作为首选，再结合节能、设备、风、光、热等自然因素，最大程度的改变了能源消耗的比重及环境污染的现象，进而提高了暖通空调设计的效果。
2.工程概况
位于山东省青岛市某商业广场项目占地面积240亩，总建筑面积80平米，其中有5栋公寓、1栋酒店、1栋写字楼、10栋100米高处住宅以及配套的商业及步行街。该商业广场的暖通空调机房的设备及管道的数量非常的多，且复杂多变，许多专业管道都集中在一起，非常的繁琐。此外，在层高与净高的限制下，后续的机电安装很容易受到复杂的机电系统及管线的直接影响。之前的对暖通空调的机电管线的设计存在诸多漏洞，再加上施工错误引发的结构柱的改变，导致机房内的管线布置的难度进一步的加大了。
3.BIM 在空调机房深化设计中的应用
通过对该工程的了解可以发现，空调机房的空间并不大，但是设备非常的多，并且管道的排列非常的复杂。根据前期设计阶段的施工图纸对机房的设备与管线做出了深化设计，并将机房的设备位置做了明确，对管线的走向以及标高等工作进行了升华设计。首先，在借鉴原先的图纸的基础上，优化设备的位置。尽管对设备的位置进行了优化，但是从图1中不难发现，机房的结构柱还是限制了机房的空间，因此，这就需要重新排布管线的走向，确保管线的走向与结构柱之间的冲突减少，让管线的排放更加的合理，又不失美感。

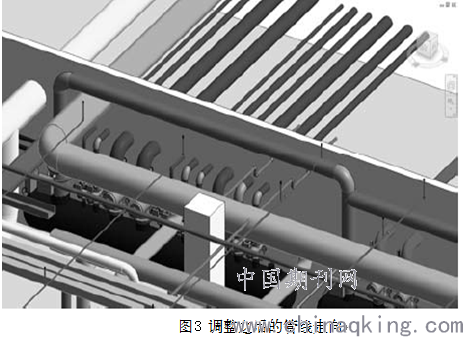

通过计算机软件模拟现场管线，再结合设计图纸进行深入的优化，最终明确管线的走向、标高等。明确不同专业与系统管线的标高、走向以及排布是在深化管线及设备的过程中完成的，那么管线的施工空间及施工的流程、施工后的美观度都要考虑在内，如果深化设计的过程中，这些问题没有考虑在内，施工过程中管线碰撞的概率会进一步的加大。而这一问题一旦出现，相应的管线的标高要做出调整，但是调整之后的管线并不能保证与其他的管线不再发生碰撞，如果碰撞的概率加大，很容易引发施工中断的问题发生，这个时候，已经完成的支架、管线、阀部件面临着全部拆除的风险，二次工程就此引发。拆除的管道、管件、支架等并不是所有的都能够再次利用，这种情况无疑是一种资源浪费的情况。此外，同一时期施工的单位并非只有一家，如果仅仅是单位内部的管线调整，工程相对简单一些，但是如果需要其他单位给予配合的情况下，不仅造成材料的浪费，还会延期工程的进度。而BIM技术的应用，则能够检测管线碰撞的问题，并对机房内部不同管线之间的碰撞做出检测，并找出精准的碰撞的位置，进而利用三维模式进行标记。利用软件检测碰撞之后，施工之前以上的问题就会得到解决，预留的精准位置也能事前确定。如图2所示，机房管道及管路调整之前存在非常明显的管道碰撞的问题，而图3则是通过BIM技术测试之后，并调整过后的管线的走向。
在空调机房设备的参数添加中利用BIM技术，不仅可以调节流量，还能对制冷模式做出模拟，甚至能够为后续的设备与智能交换提供有价值的数据支撑，由此不难发现，BIM技术的应用，对于暖通空调深化设计的重要意义。
结束语
BIM技术在暖通空调设计中的应用，一方面可以延长暖通空调的使用寿命，减少成本的支出，另一方面还能有效的节约能源。由此不难发现，该项技术有着较高的价值，那么在暖通空调设计的过程中，要提高对BIM技术的重视程度，并对其进行积极的创新设计，进而提高其在建筑行业中的应用及发展。
参考文献
[1]连锐峰．暖通空调设计方案美观性评价分析[J]．科技传播，2016（10）．
[2]戴新曼．民用建筑暖通空调设计分析[J]．江西建材，2016（14）．
[3]韩佳宝，贾昭凯，于丽华．北京清华长庚医院暖通空调设计[J]．暖通空调，2016（5）．
[4]张大镇.BIM 技术在暖通空调设计应用中的现状分析[J].发电与空调，2016，02：62-65.
论文作者:徐璇
论文发表刊物:《基层建设》2017年第15期
论文发表时间:2017/9/30
