工频单相相位表非额定负载影响的检定探析论文_刘清卫,贾永国,张黎辉,张璐,高维

摘要：工频单相相位表是交流电路中用于测量频率相同的电流与电压之间相位差的专用仪表，在非额定负载条件下对相位表进行检定，通过检定、计算、分析对其检定结果的影响。

关键词：单相相位表；非额定负载；影响；检定

一、非额定负载影响

非额定负载影响是指工频单相相位表在额定电压和40%-100%额定电流条件下，其检定结果基本误差和升降变差均应符合JJG440-2008检定规程4.2和4.3的规定要求。（以1.0级相位表为例，不应超过±1.0%）。

二.标准器与被测表选用

1.以1.0级型号为D26/1-COSФ输入电量（电压：220V、电流：5A，额定频率：50Hz）的单相相位表作为被检表；以等级为0.05级型号为TD4520交直流携式检定装置为标准器进行检定。

2.额定电压、40%额定电流条件下检定

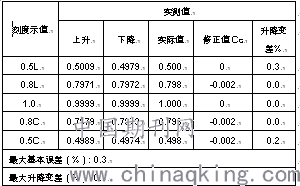

将被检表置于规定的工作位置和检定环境中，将标准器与被检表预热15分钟，用直接比较法对被检表进行常规检定。功率因数的示值修正值以功率因数表示，无单位，公式为CC=cosΦ0-cosФx，式中，CC—功率因数表的示值修正值；cosΦ0—功率因数实际值；cosФx—功率因数表的示值。检定结果如下：

3.额定电压、70%额定电流条件下检定

将被检表置于规定的工作位置和检定环境中，将标准器与被检表预热15分钟，用直接比较法对被检表进行常规检定。

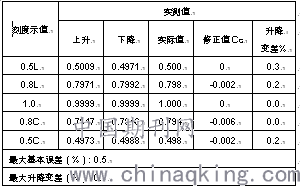

功率因数的示值修正值以功率因数表示，无单位，公式为CC=cosΦ0-cosФx，式中，CC—功率因数表的示值修正值；cosΦ0—功率因数实际值；cosФx—功率因数表的示值。检定结果如下：

4.额定电压、100%额定电流条件下检定

将被检表置于规定的工作位置和检定环境中，将标准器与被检表预热15分钟，用直接比较法对被检表进行常规检定。

功率因数的示值修正值以功率因数表示，无单位，公式为CC=cosΦ0-cosФx，式中，CC—功率因数表的示值修正值；cosΦ0—功率因数实际值；cosФx—功率因数表的示值。检定结果如下：

上述三种条件下，测得非额定负载影响的示值改变量的最大值（绝对值），作为该表非额定负载影响的改变量。

6.非额定负载影响。

1.0级工频单相相位表在非额定负载条件下进行检定，对检定结果有影响，但均符合JJG440-2008检定规程4.2和4.3的规定要求。判定该表合格。
