摘要：为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护；确定经济合理的电缆载流量，是工业配电设计中重要的内容。既保证了对用电设备的保护，又能够减少投资和节约有色金属，成为目前电力工程行业中重要的一环。
关键词：电力；电缆；截面选择；
电缆被喻为国民经济的“血管”与“神经”，然而当“血管”与“神经”出现问题时，不难想象整体运行又将出现何种情况？发电厂中的电力电缆，是专门为大型电动机械提供动力的载体。当电缆载流量与截面积选择不当，则会对用电设备造成一定的影响。同时，电缆本身也存在过热、使用寿命减少等问题。
一、电力电缆载流量

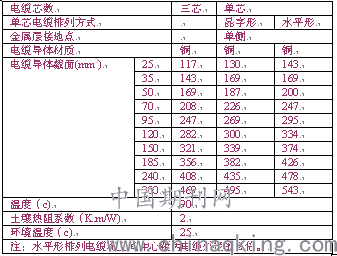

本文介绍3kV以下在工程中经常遇到电力电缆部分型号的载流量，下面几种电缆见附表1：
.png)
因现工程中使用铝芯电缆已经较为少见，故表中未列及。
二、电缆截面的选择
在设计中，选择电缆截面应考虑电能的损耗，同时还需要考虑经济性。经济性与电缆电能的损耗有直接关系。一般来说，低压电缆的价格较为便宜，但往往是低压电缆用量最大。如何能够达到经济且损耗较小，是本次电缆选择需要探讨的。
1.确定电缆截面的条件
设计中，用电设备的负荷大小、用电设备所处的环境及温度、电缆的敷设型式等是影响电缆截面积的重要因素之一。
用电设备的负荷一般可以选取由设备名牌标明的额定电流值。
用电设备所处的周围环境温度，主要考虑设备布置区域的环境温度，电缆长期工作温度应满足设备周围环境温度的要求。
常见电缆有以下两种：
1）交联聚乙烯绝缘电缆
导体的允许长期最高温度为90℃
2）聚氯乙烯绝缘电缆
导体的允许长期最高温度为70℃
选择电缆截面时应考虑一定的校正系数
表2 35kV及以下电缆在不同环境温度时的载流量校正系数
.png)
注：其他环境温度下载流量的校正系数Ｋ可按下式计算：
.png)
式中θm——缆芯最高工作温度（℃）
θ1——对应于额定载流量的基准环境温度（℃）
θ2————实际环境温度（℃）
电缆敷设型式在常规设计中，电缆敷设一般多采用电缆桥架、电缆沟道、土中直埋等型式。
敷设条件不同时电缆允许持续载流量的校正系数也不同，应结合实际选取。
2.电压降对电缆截面的影响
因低电压电缆线路，电压的损失百分比较大，一般来说，电缆压降控制在三相电压允许压降为7%较为合理。
线路电压降计算公式为 △U=（P*L）/(A*S)
其中：P为线路负荷
L为线路长度
A为导体材质系数（铜取77，铝取46）
S为电缆截面
主要因素为：用电设备的额定电流值，电缆路径的长度，电缆的导体材质的电阻有关。设计中遇到的大部分均是因为电缆路径长度的增加，而导致电缆截面积的增加。只有通过增加电缆截面积，减少导体的电阻，才能够保证设备的可靠运行。但也直接影响工程的经济性，使得造价费用上升。
结束语
电缆截面的选择，在设计中如不考虑压降及损耗的情况下，一般均按照电缆自身额定载流量进行选取。额定载流量应大于用电设备的额定电流值，同时考虑电缆敷设的因素。不仅可满足使用要求，也可有效节约材料、提高电缆运行寿命。
参考文献
[1] 《电力工程电缆设计规范》GB50217-2007
论文作者:杨松
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
