字地形图制图水平，进而推动我国测绘工程的有序发展。
关键词：航测数字地形图；制图；数据检查
作为航测数字地形图制图的关键环节，检查验收直接关系着航测数字地形图的制图质量。通常，只有进行航测数字地形图数据的全面检查，才能裁定测量数据是否准确，能否存入数据库，同时企业关系着航测数字地形图是否可用；基于此，人们对于航测数字地形图制图质量检查的重视程度不断提升。然而就制图质量检测过程来看，当前测绘行业的检测手段有待优化，同时对测绘产品的评定机制有待完善。本文就航测数字地形图制图质量控制要点展开分析。
一、航测数字地形图检查验收流程
过程检查和成果检查是航测数字地形图检查验收的两个重要环节。就航测数字地形图过程检查而言，一般按照作业员自查、作业员互查、部门检查、院级检查、甲方检查验收的流程进行具体验收[1]。在整个验收过程中，作业员是整个制图工作的实施者，同时也是航测数字地形图制图质量把控的关键，对于作业员而言，其应遵循真实、细致、准确的工作作风，严格按照现代测绘的流程和要求工作；在作业员互查中，不仅要精确把控制图质量，更要实现自身错误行为的有效纠正；此外，部门、院、局质监站作为三级验收人员，应对制图质量、设备等要素进行全面检查，确保各要素参数具有较高可信度。
航测数字地形图成果检查中，作业成果的检查、文件的检查以及接边的检查是最主要的三个检查项目，具体检查流程如图1。
.png)

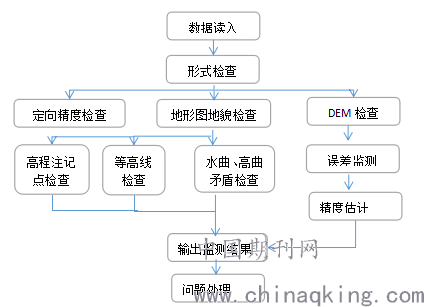

图1 航测数字地形图制图成果检查流程
二、航测数字地形图制图质量检查问题分析
1、作业方式较为传统
现阶段，人们对于航测数字地形图制图提出了较高要求，测绘设备也有了极大更新。然而在实际制图过程中，制图质量检测依然沿用较为传统的作业方式，即整个制图质量检测依靠作业员、各级部门检查人员进行；这使得整个检测结果受人员专业性影响较大，在实际工作中，航测数字地形图制图质量检测人员需保持细心、严谨的品质；避免制图中各项数据出错。然而从检测过程来看，人力检测难免存在工作数量，因此尚需在优化检测方式的基础上，不断提升检测人员的专业素养。
2、制图质量尚待提升
现阶段，航测数字地形图制图并不高，这主要是受到以下因素影响：其一，测绘人员对于航测数字设备的技术掌控程度有限，就航测设备而言，其拍摄角度控制、高程、航速、带宽等要素的控制管理上存在较大问题；其二，当前航测数字地形图制图的数字化程度不高，一方面，采用计算机对航测数据进行分析的技术并不成熟，另一方面，航测数字地形图质量检测与计算机软件的匹配性并不高。因此航测数据与计算机系统的衔接性尚待加强；其三，在实际检测中，还需注重智能检测手段的有效应用，以此来发现航测数字地形图制图中的常见错误和漏洞，提升航测数字地形图制图质量。
3、人力资源浪费严重
现阶段，航测数字地形图制图尚需投入大量的人力资源，尤其是制图质量检查中，每一项内容需要多环节、多人次进行反复检查，这使得整个检测过程劳动强度大、工作效率低。同时受人力投入的影响，航测数字地形图制图的经济成本也在不断年增加。譬如，在实际检测中，各级检测部门需要就相同的要素进行反复检测，这使得各检测部门均需购入功能相似的检测设备，造成一定的资源占用与浪费。
4、制图软件有待优化
相比与发达国家，我国在数字制图领域起步较晚，这使得数字制图的硬件和软件均与时代发展脚步存在一定差距。尤其是在制图软件、检测软件等方面，更需进行软件设备的全面优化。譬如在制图过程中，作业员需要采集、录入并处理大量的基础数据，然而在数据采集中，一些数据具有精度不高、信息模糊的特点，然而当前检测设备在数据源优化方面存在一定问题；而在数据检查中，要保证数据检测的精度，提高检测作业的效率，还需提高软件的各项功能。
三、航测数字地形图制图质量检查控制策略
1、强化控点布设管理
要进一步提升航测数字地形图制图质量，就必须全面优化航测过程，确保数据来源的真实性、有效性[2]。在航测工作中，控点布设直接关系着航测的精度和质量，对此，需从质量控制的角度，开展相控点位置的安置工作。具体而言，相控点的布置需满足以下三个条件：其一，布设相控点后，需确保航测设备能采集到的清晰的、高质量的影像数据。其二，就相控点本身而言，其还需具有较高的公共性和 共享性，其三，在高程布置点设置中，需将其设置与 程水平较小的空间区域，保证实际行拍过程中的质量水平。只有不断加强不舍点管理，才能确保基础数据的准确性，提升航测数字地形图制图质量。
2、注重空三加密技术应用
空三加密技术的应用对于航测数字地形图制图质量把控具有较大影响；其能有效地纠正测量工作中的数据误差。譬如，在测量绘图过程中，采用该技术，能实现定向控制点和标注控制 点的纠偏处理，确保测量数据的准确性，进而确保制图工作达到预期目的。须注意的是，为进一步提升空三加密技术应用水平，还需加大数字化、智能化设备的有效应用，并合理的设计数据处理程序，以此来减少人工作业、检查对制图质量的影响。
3、强化地理精度控制管理
地理精度控制是航测数字地形图制图质量检查的重要环节。在地理精度检查中，各种地形数据要素的检查与协调极为挂件。以此，首先须确保地形数据注记和符号是的准确性，确保其满足制图要求，其次须确保图形和画面清晰，图形完整无遗漏；最后在制图中，需注重控制点合理性、分布均匀性的有效管理，以此来提升地理控制水平，保证航测数字地形图制图质量。
4、加大数字基础质量控制
要进一步提升航测数字地形图制图质量，还需注重数字基础的有效标记和检查。实际检查中，数学基础的检查工作主要是对坐标系的检查，只有选择正确的坐标系，才能够使测绘的工作更加简单和方便。此外， 还需进行图形轮廓线的有效检查，在实际检查中，确保图形的边线能够对接，并且所对接边线的属性需具有一致性。
结论
航测数字地形图制图质量检查直接关系着测绘产品的准确度。实际检查中，作业员只有充分认识到航测数字地形图检查验收流程，并注重检查验收环节各要素的系统把控，才能有效地提升制图质量检查水平，保证航测数字地形图制图质量，并推动测绘工程的有序发展。
参考文献
[1]张宁,杨润书,甘淑.无人机航测技术针对山区高速公路带状测区的应用研究[J].公路,2018(7):245-249.
[2]吴明杰,白春娜.低空大比例尺地形图航测关键技术探究[J].工程技术研究,2018(5):103-104.
论文作者:何强1王永定2侯有为3
论文发表刊物:《城镇建设》2020年1期
论文发表时间:2020/4/3
