杭州萧山国际机场有限公司 浙江杭州 311207
摘要：随着BIM技术的发展日趋成熟，BIM在项目中的应用也越来越普及。BIM技术应用的价值跟多体现在它的落地性方面。只有把它真正的在项目现场使用，才能体现得更为重要。BIM应用通常依据《 建筑信息模型应用统一标准》（GB/T51212T-2016）及各省、市制定的BIM实施细则进行全过程的应用。
关键词：BIM应用流程及制度；BIM技术特点；BIM全专业协同设计
Application of Information Technology in a Steel Structure Prefabricated Building
Qinfeng Liu
Hangzhou Xiaoshan International Airport Co. LTD Zhejiang Hangzhou 311207
Abstract: With the development of BIM technology, the application of BIM in projects is becoming more and more popular. The value of BIM technology application is reflected in its implementation. Only when it is really used on the project site can it be more important. BIM applications are generally applied in accordance with the "Unified Standard for Building Information Modeling" (GB51212T-2016) and BIM implementation rules formulated by provinces cities.
Keywords: BIM application process and system, BIM technical characteristics, BIM full professional collaborative design
1、信息化应用概述
住建部颁发的《2016-2020年建筑业信息化发展纲要》中提出的建筑业信息化是建筑发展战略的重要组成部分，也是建筑业转变发展方式、提质增效、节能减排的必然要求，对建筑业绿色发展、提高人民生活品质具有重要意义。衍生出建筑信息模型（BIM）作为建筑的全生命周期应用的解决方案，提升项目各阶段的工作效率及质量，从而保障建筑产品的质量。
信息化应用是以BIM模型作为基础数据源，开展项目在设计阶段、施工准备及施工阶段的应用。在设计阶段，采用BIM信息化协同设计，帮助设计师在施工图设计时解决图纸的错、漏、碰、缺等问题，提高了各专业设计师的沟通效率及解决问题的能力，保障了设计图纸的准确度。在施工准备阶段，依托BIM模型绘制装配式构件详图，提供给工厂加工，提高装配式构件制作质量。同时依据BIM模型数据的真实性、准确性原则，输出装配式构件、零件的材料清单，提供给采购管理中心用于原材料的采购及仓储材料的合理利用与分配，保障原材料的使用率达到最高，提高了原材料的成本控制管理能力，从而提高了项目成本控制的准确性。在施工阶段，将BIM信息化技术引入到施工现场，利用BIM三维可视化、施工模拟、物联网平台等的应用，验证了施工进度计划的准确性及施工工序、工艺的可行性，把施工成本降到最低。同时也提高了项目的施工质量。
2、BIM软件介绍
.png)
图1 Revit软件：用于模型搭建、全专业协同设计
BIM技术的应用是需要多个三维软件及平台作为支撑，满足项目BIM信息化应用需求。常用的BIM软件及平台如下几种：设计阶段应用软件Revit（图1）及平台（Navisworks、BIM协同管理平台），施工准备阶段应用软件Tekla（图2）及平台（仓库管理平台），施工阶段应用软件及平台（Fuzor、Lumion、物联管理平台）。
以下为BIM常用的设计软件：
3、BIM应用流程及制度

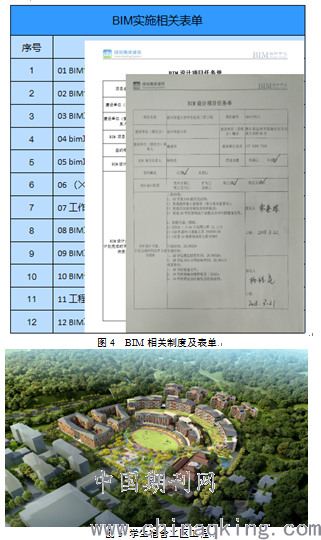

制定BIM全过程应用流程（图3）有助于在全专业协同设计时，帮助设计师提高协同设计工作流畅度，减少设计之间的扯皮现象。同时以BIM制度及表单（图4）的管理办法，把每一次专业间的提资、会议纪要、成果输出等以纸质的形式表达。方便之后的审核、审定提供有力的依据。
BIM制度贯穿整个项目的BIM应用，在每一阶段，BIM实施的思路能够保证一致性。业主在对BIM成果应用价值方面的判定更能准确。同时BIM成果文件的规定都能做到统一，符合业主的预期目标。
.png)
图2 TeklaStructures用途：用于装配式构件模型搭建、出图
4、BIM技术特点
BIM技术具有三维可视化的特点：通过三维可视化，将建筑整体布局及各房间功展示给项目各参与方，在项目实施之前能够快速、有效的对整个项目的规划、设计进度、施工进度等提前进行沟通、协调。
BIM技术具有协调性的特点：相比传统设计，在全专业协同设计过程中，各专业设计师能够第一时间解决管线碰撞及净高不够等问题。通过BIM模型出具相关的报告文件，帮助设计师进行协调工作。
BIM技术具有模拟性的特点：在装配式构件施工之前，可以模拟施工进度计划的可行性以及施工场布的合理性，提高施工效率。
BIM技术具有优化性的特点：对比较复杂的管线路由部位进行专业协同与优化，满足使用功能区域的净高要求以及后续管线检修的要求。
BIM技术具有可出图性的特点：对于管线综合后的管线布置绘制施工指导图，用于现场施工指导，减少返工。
5、项目案例
5.1项目概况
某工程（图5）位于温州某大学校园最北侧的F地块，并位于校园中轴线上。本工程总用地面积为49718.36平方米，总建筑面积为57442平方米，其中地上建筑面积54649平方米，地下建筑面积2793平方米；建筑类别为多层二类高层建筑，能定位为大学学生宿舍及公共服务功能。
“中式布局，西派建筑”的设计理念，努力营造中美文化交融、师生教学相氏、学生自主成长的人文校园，打造生态化、智能化、开放式校园。
以椭圆形大草坪做为整个学生宿舍二区工程（图8）的视觉和平面几何中心进行空间体量规划。本科生宿舍以学院为单元，分为ABCDE五个宿舍组团，由四栋独立的宿舍楼组成。
.png)
图3 BIM全过程工作流程
5.2本项目BIM应用目标及思路
本项目BIM应用目标：
（1）进行项目全生命周期BIM信息化技术应用；
（2）通过BIM配合设计优化施工图，提高设计质量，提升建筑品质；
（3）通过BIM信息化手段来提升加工、装配、施工的管理水平，提升施工质量；
（4）建立本项目的BIM数据库，为以后业主运维阶段BIM应用提供数据基础；
（5）通过物联管理平台实现成品构件的运输、安装管理，提升装配式建筑管理水平；
（6）BIM的项目管理应用，利用BIM技术实现项目的形象进度管理；
BIM作为一种提升本项目工程管理效率，降低工程项目建筑成本的有效手段，并将本项目打造为业主的BIM应用的标杆示范项目，应用思路如下几点：
（1）全专业模型以构件族的形式体现在BIM中，同时创建本项目的构件族资源库，达到装配化技术要求；
（2）基于装配化集成建筑体系，以BIM可视化、三维碰撞检查技术为手段，配合设计优化施工图纸，提升设计质量；
（3）BIM设计团队在施工图模型的基础上进行细化、深化，达到装配式构件工厂加工的目标，并以此模型指导现场施工；
（4）BIM参数能满足商务算量；
（5）根据施工组织设计方案完成本项目的施工模拟及三维可视化交底；
（6）施工过程中利用之云平台，进行装配式建筑构件全生命周期的有效管控；
（7）工程全部完工，提交BIM的竣工模型；
（8）基于BIM的竣工模型添加各产品相关信息，达到BIM运维管理的能力；

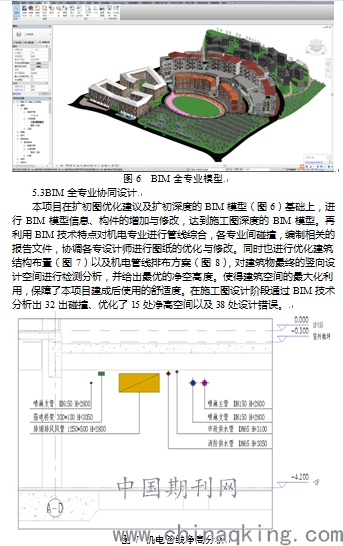

.png)

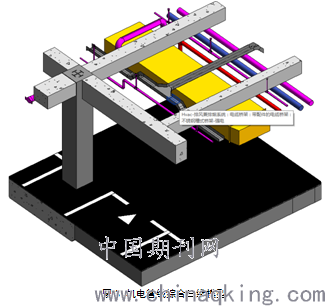

.png)

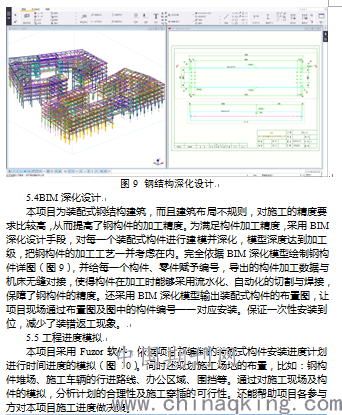

.png)
.png)
.png)
6、应用总结
（1）利用BIM可视化设计，直观真实表达项目信息，保证各参与方信息传递的准确性；
（2）利用BIM的协同作用，审查设计方案和图纸，规避设计、加工、施工问题；
（3）利用BIM进行预制构件深化设计，提供精确预制构件加工、安装数据；
（4）通过BIM协同管理，保证设计、加工、施工等各参与方协同工作，提升工作效率；
（5）通过BIM进行数据积累和管理，为企业提供可持续发展的数据分析支持。
参考文献
[1]杨科,康登泽,车传波,徐鹏.基于BIM的碰撞检查在协同设计中的研究[J].土木建筑工程信息技术,2013.8(4)：71-75.
[2]谭泽迅;基于BIM技术构建工程项目信息管理模式探讨[J];《现代商贸工业》2013年07期
[3]李霞.浅谈物流信息技术与物联网[J]。商场现代化，2010（15）：48-49.
[4]孟庆菊，盛朋.建筑施工进度管理与控制研究[J].现代商贸工业，2011,23（19）：279-280.
