摘要：电力信息主要应用于电力系统的正常运行、突发事件的出现、重大电网事故的数据的采集与分析；以及对应急物资的组织、应急指挥的决策，协调和管控。本章介绍了基于SIP协议设计的ZXECS IBX1000E设备工作原理和所提供给网络的基本服务,阐述研究的主要任务和工作，以及电力信息安全关键问题的解决方法。
关键词： IBX1000E；核心；电力信息传输
现代社会人们对电力的依赖不言而喻，因此，电力信息安全传输具有非常重要的意义。电力信息对电力系统正常运行、重大电网事故以及突发事件的数据采集和分析都起到重要的作用。在现实中信息安全的问题无处不在，我们的安全系统随时有可能被破译。就电力信息的安全与保密工作而言，国网系统始终对此高度重视，从来没有放松过警惕。围绕信息安全的斗争远胜于电力生产工作的本身，它是维护我们的社会稳定和国家安全的另一类较量。在纷繁复杂的环境中，某个领域的重要信息往往被各种邪恶势力、黑客和潜在敌人觊觎，从未间断的对各种信息进行窃听、监听和破译。在这种情况下，国网系统不得不采用更先进的信息保密技术，以确保电力网络的信息安全。
1 设备IBX1000E在电力系统中的应用
1.1 电力信息传输的主要特点和组网方式

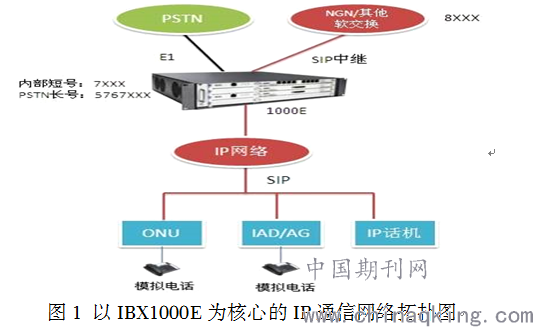

以天津市电力公司一直属单位为研究对象，设想其下辖72个不同规模的变电站（500kV、220kV规模变电站）。根据IMS(IP Multimedia Subsystem，即IP多媒体子系统)愿景目标的规划：办公大楼IMS终端设备接入采用新建2台CE（CloudEngine云引擎,指华为技术有限公司的CE12800系列产品）汇聚交换机千兆光口双上联接入天津市电力公司综合业务数据网；500kV、220kV变电站的IMS终端设备接入采用直接通过综合业务数据网千兆光口接入天津市电力公司综合业务数据网；IAD/AG（Integrated Accesss Device综合接入设备/Access Gateway接入网关）设备一般部署在机房，直接接入综网交换机。其中2台CE设备为一主一备，两台设备会均衡承载业务流；网络驱动程序会将多个网卡捆绑为一个虚拟的网卡，如果一台CE失效，另一台会接管他的MAC（Medium/Media Access Control互联网站点标识符，采用十六进制，48位，共六个字节，具有全球唯一性）继续转发。电力信息传输的信号特点为：通讯地点分散，通信性能要求高，且安全保密性要好。本文研究内容所选用的设备为电力系统中运行的主要通讯设备。其基本的组网方式为：
.png)
局端（IBX1000E）通过中继PRI/SS7，用E1（采用欧洲E1标准，及速率为2.048Mb/s的30路脉码调制PCM。）线连接至运营商PBX（Private Branch Exchange用户级交换机），提供出局服务。为局端（IBX1000E）通过SIP对等中继和NGN/其他软交换进行连接，实现互通目的。局端（IBX1000E）使用SIP协议，下带本地用户（可包括IAD/AG、ONU下用户、IP话机、软终端、WIFI手机等等）。
1.2 设备的硬件
设备IBX1000E是由深圳中兴通讯设备有限公司推出的IP网络通信核心交换设备，广泛应用于电力企业。经过三年的使用，特点为：性能稳定，布局合理，便于测试。可以采用的配套设备——核心矩阵为：两台（ZTE）ZXR10 3928A IP网络交换机。主设备共8个槽位，槽间距为0.8英寸，前后单板对插。IBX1000E机箱正面槽位号从下至上有4个接口卡槽位，机箱背面槽位号从下至上依次为其提供2个资源卡槽位和2个系统卡槽位；IBX1000E主控板被固定在6和7槽位，可根据实际需要在其余槽位配置单板，如果需要取时钟，那必须在0～3槽位插一块数字中继接口板等。
2 设备运行的资源需求
2.1 硬件资源需求
1、电源需求:1000E设备的最大功率150W，需提供双直流或双交流电源接入。
2、设备架的空间和位置:设备为2U（单元）标准19英寸高机架。
2.2.2 IP资源需求
1、1000E主机设备需要IP地址一个，CDR和SOAP服务器一个（若需要）；
2.2中继资源需求：
（1）若用E1作为中继，首先需确认数字中继属性和对端一致，确定时钟源，若采用中国七号信令，需要局方使用ISUP(ISDN User Part，ISDN用户部分，SS7的主要协议，用于建立管理和释放中继)方式，同时需局方提供OPC（源信令点）、DPC（目的信令点）、主控模式、信令时隙；如果对接PRI中继，需要提供信令时隙、网络定位（用户侧或是网络侧）数据，若为1号中继，需局方提供选线方式，号码规划等信息；
（2）若使用SIP中继，需提供对端的设备名称、IP地址和端口信息；
（3）若和IMS对接，需局方提供地址，域名，IMS账号及密码；
（4）若通过AT0中继出局，需提供用户号码等信息；
3、号码资源：需要依据已有用户号码和特殊业务需求规划号码拨号方案。
4、服务器资源：用于安装业务软件如CDR和SOAP软件的安装，提供话单采集和停复机功能接口，服务器要求采用使用XP系统（非GHOST系统），内存不能小于2G。
3 信息稳定传输的关键问题和解决方案
3.1 线路参数的配置问题
线路参数配置尤其是E1线路参数配置很重要。最容易被大家忽略，也最容易造成中继通话异常的现象：如概率性断线、中继通话杂音等问题。
E1线路参数配置包括：DTU/DTUB/DTUA单板工作阻抗及平衡方式一致。国内数字中继线路常用的通信电缆为75欧姆非平衡方式和120欧姆平衡方式。在DTU设备电路上有拨码开关可以进行选择。
在进行E1对接时第一个事情就是将DTU单板从设备拔出，根据现场实际线缆的阻抗调整拨码开关。值得注意的是：DTU单板阻抗不是根据设备E1接口类型（如RJ45）和转接线（默认为1.5M长）采用的线缆而决定，而是根据整个传输采用的线缆阻抗一致。如：我单位的设备E1是通过光端机传输，那DTU阻抗必须调整为和光端机一致的阻抗。
3.2 数据配置
1、拨号方案：
（1）1000E局内直接短号直拨；
（2）1000E和NGN/其他软交换下用户直接短话互拨；
（3）1000E拨打PSTN号码：直拨被叫号码（比如拨打本地手机直拨13XXXXXXXXX）,显示主叫号码为84302XXX（出局主叫增加0）；PSTN号码拨打1000E下用户拨打84302XXX。
2、1000E设备的数据配置顺序如下：
设备登录>修改IP地址>单板配置>时钟源配置>业务区>中继配置>路由配置>号码分析配置>用户配置>IVR等应用即补充业务配置
需要注意的是：1000E上配置完数据后，需要手动点击保存数据到FLASH，否则配置数据在设备复位后将丢失。
3.4 用网管对1000E设备进行设置

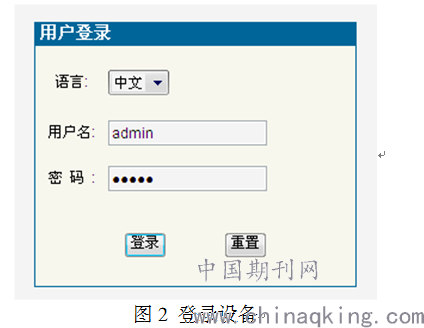

1000E设备网管采用内嵌式方式，只需要打开服务器，在IE中输入1000E的IP地址即可登录。1000E默认IP地址一般为192.168.0.2，登录用户名和密码也均为admin。
.png)
1.修改IP地址
根据实际情况修改原有的IP地址信息，配置为：“配置管理>系统配置>IP地址”。复位方法为：“系统维护>系统复位”。复位完成后再次启动，使用新的IP地址进行登录。
2.单板配置
需要根据1000E的实际硬件配置情况进行单板配置，其中主控板MPUB、以太网口板FEI、媒体资源板EMUB系统能够自动识别，无需额外配置。只需要根据所插DTUB/DTU单板类型及槽位进行添加即可。
当第3号槽位插了一块DTU单板后，需要配置如下数据：点击“增加”，进入配置界面，配置后，点击“添加”以完成。
结束语
总之，我们要对以IBX1000E为核心的电力信息传输研究可以提升我们对于电力信息传输管理的效率，我们对以IBX1000E为核心的电力信息传输有了进一步了解，对于其设置的特点和参数标准进行了分析，提升了我们对于电力信息传输的理解。
参考文献：
[1]赵祖康,徐石明. 电力系统信息传输协议综述[J]. 电力系统自动化,2000,22:65-71.
[2]张会月. OTN技术在电力信息通信传输中的应用[J]. 科技展望,2014,19:10.
[3]林锦山. 电力信息通信传输中OTN技术的应用剖析[J]. 信息通信,2015,07:167.
[4]曹厚继,贾云辉. 基于SOAP的电力系统信息传输的实现[J]. 电力系统保护与控制,2010,13:61-64+70.
[5]侯亚坤,梁奎,谭媛. 电力信息通信传输中OTN技术的应用探析[J]. 中国新通信,2015,24:72.
[6]周岩,徐凌云. 小议OTN技术在电力信息通信传输中的应用[J]. 中国新通信,2016,03:85.
[7]隋伟香. OTN技术在电力信息通信传输中的应用[J]. 电子制作,2016,04:64.
[8]胡光宇,刘龙. OTN技术在电力信息通信传输中的应用剖析[J]. 企业技术开发,2016,18:80-81.
