宝钢集团新疆八一钢铁股份有限公司炼铁厂 新疆乌鲁木齐 830022
欧冶炉矿垂直胶带机作为上料的关键设备，驱动方式为双驱动，驱动系统由电动机、液力耦合器、刹车制动系统、减速机系统、驱动轮组成。此次故障的驱动轮轴承座结构形式为剖分式结构，安装方式为立式安装，轴承座型号为SD3144TS，材质为HT200，驱动轴直径为200mm，轴承型号为23144。
一、问题的提出
2020年2月28日发现矿垂直胶带机驱动端报北侧一级跑偏故障，通过现场检查发现5#弧形段滚筒损坏，后对弧形段滚筒进行整体更换，并对胶带机进行调整，运行正常。自动润滑系统正常运行，轴承座运行温度为5-10℃。

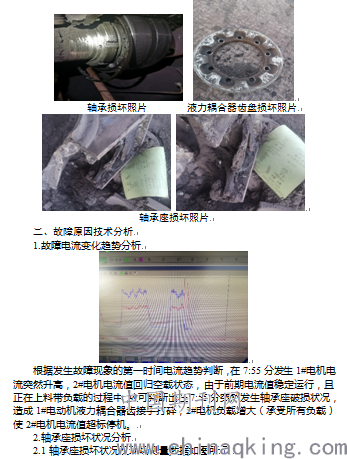

2020年3月1日19:55时矿垂直胶带机1#电机电流报超电流停机，电机跳机时电流值为293A,联锁值为275A,经现场检查发现2#电机及液力耦合器空转、北侧轴承座轴封密封圈损坏，停电挂牌后拆除轴承座上壳体进行系统检查，确认轴承保持架损坏，轴承座底部断裂，故障照片如下：
.png)
.png)
该设备轴承座型号为SD3144ST，剖分式结构，轴承座损坏状况为轴承座底座从下底部破裂为两半（上部壳体完整），轴承座底部壳体同时破裂，且断口为新口，应为突然破裂造成。现场测量底部客体厚度为10mm壳体，断口材质通过现场观察判断为HT200
2.2轴承座受力状况分析
2.2.1胶带机头轮总受力
Fu=FH+FSt(N)
1）：FH——主要阻力（N）
FH=f*g*L[gRO+ qRU+(2qB+ qG)*L/sqr（H2+L2）
式中：f——模拟摩擦系数。对于制造和安装时的输送机取f=0.22~0.03
qRO ——上托辊转动部分的质量/上托辊间距（kg/m）
qRU ——下托辊转动部分的质量/下托辊间距（kg/m）
qB——裙边输送带整带每米质量（kg/m）
qB＝W/LB＋WG
W——整条皮带质量
L——皮带长度
WG——每米隔板的质量
qG——每米物料质量（kg/m）
q＝1000Q/60*60*v
Q——输送量（t/h）
v——带速（m/s）
g——重力的速度，g=9.81（m/s2）
L——输送机水平投影长度（m）
H——输送机提升高度（m）
2）：FSt——提升阻力（N）
FSt ——q* qG *H
根据以上公式计算：
（一）矿石垂直胶带机
（1）f取0.03
（2）g=9.81
（3）L=13.65m
（4）qRO=21.2
（5）qRU=10.6
（6）qB＝W/LB＋WG＝28993/248.42+8*3＝140.7
（7）q＝1000Q/60*60*v =610/(3.6*2.3)=73.7
（8）H=111.2m
则：
FH=0.03*9.81*13.65*[21.2+10.6+(2*140.7+73.7)*13.65/sqr(111.22+13.652 )]
=301N
FSt ——提升阻力（N）
=9.81*73.7*111.2=80400N
Fu= FH+FSt =80701(N)
2.2.2轴承座承受力为
F轴承座= Fu/2=80701/2=40350.5(N)

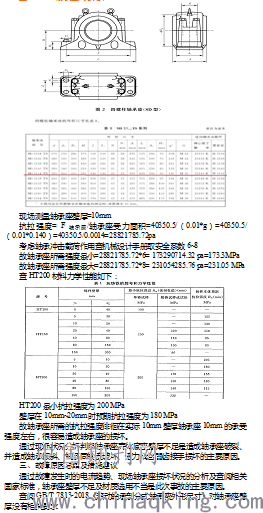

轴承座承承受抗拉强度计算

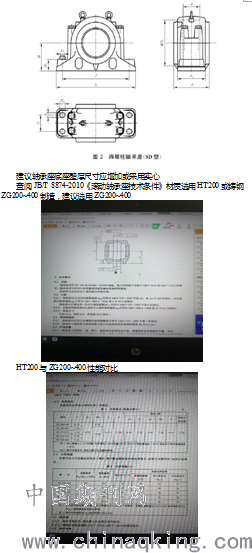

查SD3144轴承座尺寸如下：
.png)
.png)
.png)
建议采用抗拉性能更强的ZG200~400
1，找正精度与此次事故的关系
2，润滑状态与此次断裂的关系
3，驱动电流的变化对系统的影响多大。
4，轴承座是不是保护轴断的最后防线
5，轴承座与液力耦合器齿接手损坏先后关系
6，轴承座与轴承先后损坏关系
论文作者:彭银加
论文发表刊物:《基层建设》2019年第32期
论文发表时间:2020/4/14
