（广州白云电器设备股份有限公司 广东广州 510460）
摘要：伴随国民经济的快速发展，现代化信息技术的不断进步，这在一定程度上推动了我国低压成套开关设备的广泛运用和发展，且还呈现出逐步增长的趋势。其实，对于低压成套开关设备而言，因为它的型号、运行条件、内部结构、母线的材料、外观以及安装等都会直接影响到母线的选取。所以，就需要科学的选取母线截面积，为保证低压成套开关设备的质量和安全性，当然，是在保障母线生命的基础下，来合理降低投资成本。以下主要是对低压成套开关设备母线截面积选择展开的研究与探讨，并对其进行了合理化的分析和阐述。
关键词：低压成套开关设备 母线截面积 选择
随着社会主义市场经济与数字化科学技术的迅猛发展，关于低压成套开关设备，其母线截面积的选择将会直接关系到电源的使用情况，这对于设备的运行安全和人身安全都是十分重要的。因而，就需要科学选择母线的截面积，而且是在保证人身安全的基础下，来合理降低设备的投资。以下主要介绍了低压成套开关设备的基本定义，母线截面积的选择以及保护导体的重要作用等，还对母线截面积的选择方式展开了合理化分析，目的就是为更好的选取母线的截面积。
1、对低压成套开关设备展开论述
在电力系统中，输电、变电、发电、用电以及配电等环节都会运用到多种电气设备。如果是依照电气设备的电压等级就可将其划分为两种形式，一种是电压电器，另一种则是高压电器。其中，主母线还被称为水平母线，而配电母线则被称为垂直母线。母线一般都会在设备中起传输作用，是一种导体，主要被用来连接电气，而且还要承载相应的电流。而低压成套开关设备母线选型的技术是多种多样的，不光有额定电流、额定电压，还有额定峰值耐受电流以及其他规格等。当对工程展开设计时，母线的规格必须要依照所承载的电流来展开选择，这是因为不一样的母线载流量是需要配置不一样的母线截面积，该种方法是比较接近现实情况的。
2、对母线截面积的选择带来影响的因素
影响开关设备母线截面积选择的因素是多种多样的，具体有以下几个部分：第一，母线的材料。这是因为不一样的材质会影响到母线的升温；第二，处理母线的方法。母线的材料是否为镀银又或者是镀锡，这同样也会直接影响到母线的温升；第三，母线的截面积。由于截面积会对母线的载流量带来影响，而且还是呈正比例的，当母线的截面积越大时，其载流量就会相应的增加；第四，母线的排列方式和截面形状。通过以上四种因素可知，当然，还不只四种，温升对母线的截面积会带来很大影响，其中，耐受强度就被作为一个硬性指导。而开关设备的强度实验恰巧是投资成本最高的一个项目。所以，不能只通过母线的截面积就来选择母线，该种方法是存在缺陷的。
3、对母线的截面积选择展开研究
3.1最常见的母线截面积选择法

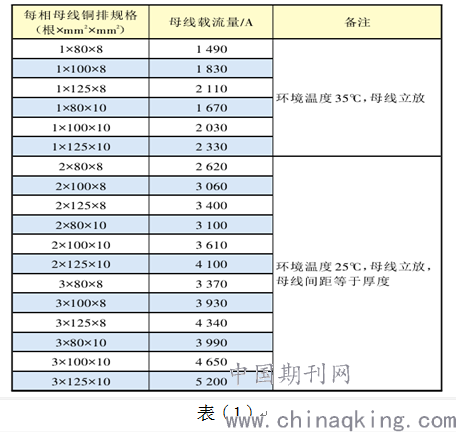

直到现在，虽然我国并没有出台低压母线载流量和截面积的规范性标准，但也会有低压母线载流量和截面积的数据信息，如表（1）所示。
3.2母线截面积的基本规定

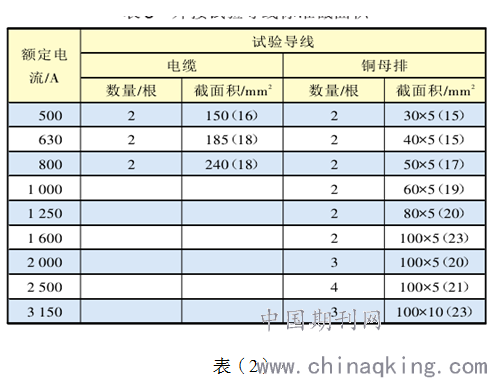

母线截面积在规定中要求温升实验在进行设计时，应当选取满足电路运行的母线截面积，以便可以更加精确的达到温升。具体的规定如表（2）。表（2）等载流量的截面积主要考虑到控制设备的运行情况，比如柜体的大小与产品的种类，都因具体情况而定。表（2）就可以获取最大的母线截面积。
3.3选择合适的母线截面积
成套设备内部导体截面积的选择主要是由制造商来决定的，不仅需要承载电流，还要选择不同环境下的支配条件，比如开关设备所承受的应力大小、铺设导体的方法与绝缘种类等。可因为成套开关设备中的母线会涉及多方面的问题，且情况是多种多样的，这样的话，就不能再依照普通承载电流的方法来选择母线的截面积，由于许多问题都必须要通过产品的实验来明确母线，而不具备生产开关设备能力的企业则不能参与到其中，这是因为他们不光缺少设计图纸与资料，还没有相应的技术手段。因而，电气设计人员就会习惯性的设计电流，并结合母线表来选择开关设备的母线规格。而在日常的运行过程中，因为母线载流量会留有一定的余量，所以制造商就会相应的减少母线的截面积，因此，就有必要要求制造商对所提供的母线展开试验。而且施耐德开关柜的母线厚度大约为5mm，ABB开关柜的母线厚度则为10mm，要是提供其他厚度规格的水平母线，那就是不符合设计要求。换句话说，母线截面积的大小会和母线的载流量以及开关设备的安全性之间并没有存在联系。作为电气工程的设计人员，在设计开关设备的订货图纸时，不仅需要合理计算出母线的根数与截面积，还必须对额定载流量与耐受电阻等做出明确规定，并同时要求制造商依照上述要求提供母线截面积的数据信息。
4、结语
综上所述，截面积作为低压成套开关设备母线系统的核心参数之一，会直接影响到开关设备的顺利运行，所以必须认真选取截面积。而且母线是被安装在开关设备中，其散热性较差，不能立马散发到空气中，长时间下去，只会对整个开关设备带来不利影响，故在选择母线的截面积时，必须要以生产商提供的产品型号展开试验，而母线截面积则需要依照设备的等级、温度、负载电流、受热电流等基本情况展开分析，并结合试验结果来明确母线铜排表。而作为一名合格的电气设计人员就需要依照国家的基本要求，来展开设计，从而使设计可以更好的为工程提供帮助，通过计算来选择合适的模型，这样做不光能节约投资成本，还能满足开关设备的基本要求。
参考文献：
[1]鲁奇璞，李熙，周庆岭. 低压成套开关设备母线截面积选择的探讨[J]. 邮电设计技术，2014（09）：88-92.
[2]鲁奇璞，陈建平. 低压成套开关设备保护导体（PE）截面积选择的探讨[J]. 邮电设计技术，2015（03）：88-92.
[3]鲁奇璞，郭娟. 低压成套开关设备母线额定短时耐受电流选择的探讨[J]. 邮电设计技术，2017（01）：85-88.
[4]陈秀英. 低压成套开关设备内部母线的选择与安装及电气连接[J]. 电工电气，2012（03）：36-39+57.
[5]刘霞，郭保良. 低压成套开关设备母线载流量与截面选择及试验验证[J]. 江苏电器，2006（03）：39-42.
[6]郭中维. 大电流低压成套开关设备主母线截面选择的方法[J]. 电器工业，2006（08）：62-63.
[7]崔静，韩东明. 铜铝复合母线在低压成套开关设备中的应用及意义[J]. 电器工业，2009（07）：48-49.
论文作者:刘爱林
论文发表刊物:《电力设备》2017年第17期
论文发表时间:2017/10/23
