摘要：本文阐述了在枣庄八一热电公司煤矸石综合利用热电厂中SIPOS 5经济型电动门的单体调试情况，SIPOS 5电动门分为经济型电动门（开关型）和豪华型电动门（调节型），SIPOS 5电动门包含了电动执行机构和电动执行机构控制的阀门两部分。本文着重介绍了SIPOS 5经济型电动执行机构的开关功能，同时介绍了关于电动门齿轮箱处电位计调试注意事项，结合在枣庄八一热电公司煤矸石综合利用热电厂现场实际情况对SIPOS 5经济型电动门的调试过程进行了简要的说明。文网 http：//www.xzbu.com/6/view-6179516.htm
关键词：SIPOS 5；电动门；单体调试；方法
引言
枣庄八一热电公司煤矸石综合利用热电厂在锅炉侧主要使用了SIPOS 5电动执行机构。SIPOS 5系列电动执行机构包含了两个主要部分：齿轮单元和电子单元。齿轮单元主要包括连接电子单元的圆形插头，电机，齿轮箱，信号齿轮单元及外罩，手动装置，可能存在的机械附件；电子单元主要包括电气连接插头，连接齿轮单元的圆形插头，金属壳体及操作面板，功率模块，电源板，控制板等等。SIPOS 5电动门的电源板采用变频原理，当环境温度较高时，工作不稳定，而且停送电时易发生故障。下面将SIPOS 5经济型电动门的单体调试情况详细介绍如下。
1、SIPOS 5经济型电动执行机构的开关功能

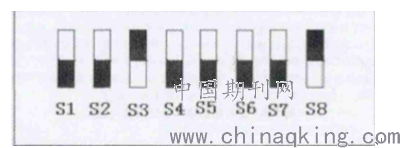

上图为SIPOS 5经济型电动门的拨码开关，自左到右依次为S1、S2、S3、S4、S5、S6、S7、S8，每个开关的具体功能如下：
1.1电动执行机构的S1开关拨到ON位，表示电动执行机构发出关令后，输出轴按关指令逆时针旋转关门。S1开关拨到OFF位，表示电动执行机构是发出关令后，输出轴按关指令顺时针旋转关门。枣庄八一热电公司煤矸石综合利用热电厂SIPOS 5经济型电动门S1开关一般拨到OFF位，这符合我国多数人关阀门时的习惯。
1.2电动执行机构的S2开关拨到ON位时，电动门到达关位后，靠行程停止并发出反馈信号；S2开关拨到OFF时，电动门到达关位后，靠力矩停止并发出反馈信号。枣庄八一热电公司煤矸石综合利用热电厂SIPOS 5经济型电动门S2开关一般为闸阀靠行程、碟阀靠力矩停止且发出反馈信号，不论正常时靠行程停止还是靠力矩停止，行程信号都应在力矩信号前到达，否则会发故障报警。
1.3电动执行机构的S3开关拨到ON时，电动门到达开位后，靠行程停止并发出反馈信号；S3开关拨到OFF时，电动门到达开位后，靠力矩停止行程并发出反馈信号。枣庄八一热电公司煤矸石综合利用热电厂SIPOS 5经济型电动门S3开关一般为靠行程停止且发出反馈信号。
1.4枣庄八一热电公司煤矸石综合利用热电厂SIPOS 5电动执行机构的S4开关和S5开关均拨到ON位，表示电动门执行器内X3.1端子排的8号端子是开反馈信号；9号端子是关反馈信号；10号端子是故障反馈信号；11号端子是开力矩故障反馈信号；12号端子是关力矩故障反馈信号。
1.5枣庄八一热电公司煤矸石综合利用热电厂SIPOS 5经济型电动门S6开关均设置为OFF位，表示信号是连续的。
1.6在调试SIPOS 5经济型电动门时，把就地/远方按扭旋转至就地位置，再将电动执行机构的S8开关拨到ON位。首先确定电动门的开位，如果开位位置和绿灯、红灯指示正确，将S7开关拨到ON位，再拨回OFF位，确认了开位位置；其次确定电动门关位，如果关位位置和绿灯、红灯指示正确，将S7开关拨到ON位，再拨回OFF位，确定了关位位置；最后将S8开关拨回OFF位，把就地/远方按扭旋转至远方位置，并且绿灯常亮，红灯熄灭。调试成功，否则重新调试。
1.7S8开关置ON位时为调试状态，调试完毕后将S8开关拨回OFF位，调试完成。
2、关于电动门齿轮箱处电位计调试注意事项
2.1调试或处理故障时应检查电位器啮合良好，齿轮啮合良好、电位器固定紧固、连接电缆及插头良好。
2.2阀门由一个终点到达另一个终点时，电位器电压的变化范围一般在0.45VDC到4.5VDC之间，电压的差值一般应大于1.5VDC，电压应连续变化没有断点。
3、SIPOS 5经济型电动门的单体调试方法

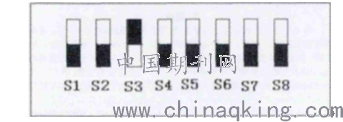

3.1将SIPOS 5经济型电动门的开关S8拨上，如下图
3.2接下来开始调节SIPOS 5经济型电动门的开位置，开门至将近全开，然后逐渐点动开门至机械全开位置。
3.3将SIPOS 5经济型电动门的开关S7拨上，再拨下，开位保存记忆至芯片内，此时绿灯、红灯交替闪烁。
3.4接下来开始调整SIPOS 5经济型电动门关位置，关门时，力矩关门自适应，注意观察红灯，当红灯闪3下后，绿灯、红灯开始交替闪烁，表示电动门关位置确定。
3.5将SIPOS 5经济型电动门的开关S7拨上，再拨下，保存记忆关位置，此时会出现以下两种情况：
1）绿灯闪，红灯灭，表示调试成功；
2）绿灯闪，红灯红，表示调试存在错误，需重新调试。需要将SIPOS 5经济型电动门的开关S8拨上，再拨下，然后选择新的齿轮比例，重新从3.2（即调节电动门的开位置步骤）开始调试。齿轮比例计算公式：齿轮比例=螺距*行程。
3.6将SIPOS 5经济型电动门的开关S8拨下，调试完成。
4 SIPOS执行器电源板故障的判断
SIPOS不论经济型、专业型都是变频的控制方式，变频器就是一台能源方式的转换器：交流-直流-交流的转换装置。
在初始上电、整流、给电容充电的时候，因为初始电容没有储电，瞬间的充电电流非常大，是个阶跃电流，这样对电容器、对整个回路都不好，为此在直流的充电回路里设计加上电阻来限流，使得这个过程更平顺，大家若留意，在电容旁边有几个立起来串联安装的电阻，这就是限流电阻。
在电容充电完成后，这个电阻仍然在这个回路，若继续存在，势必加大电量消耗，同时产生大量热量影响热敏感的半导体器件的使用效果，这个时候就要把它去掉来完成这个任务的就是我们可以在电源板上可以看到的一个继电器，唯一的继电器24v的直流继电器。
用听的方法可以来判断电源板是否损坏，这个声音就是继电器的励磁动作声音-啪嗒！
结束语
通过介绍SIPOS 5经济型电动执行机构的开关功能和电动门齿轮箱处电位计调试需注意的事项，结合现场实际情况对SIPOS 5经济型电动门的单体调试过程理解的基础上，我们应充分利用SIPOS 5经济型电动门的优点，避免使电动门在环境温度较高时，工作不稳定，而且停送电时易发生故障。我们应尽量减少SIPOS 5经济型电动门的故障次数，使电厂更稳定的运行，增加经济效益。
参考文献：
[1]SIPOS 5经济型电动门使用说明书
论文作者:王晓峰
论文发表刊物:《电力设备》2017年第17期
论文发表时间:2017/10/20
